    플랜트 공정에서 유량은 생산량, 품질, 에너지 효율, 안전성과 직접 연결되는 핵심 변수입니다. 그리고 이 유량을 실제 현장에서 연속적으로 조절하는 대표 장치가 Control Valve(제어밸브)입니다.



    많은 경우 제어밸브를 단순히 “밸브를 열고 닫는 장치” 정도로 이해하지만, 실제로는 압력, 유량, 유체 상태, 배관 조건이 동시에 반영되는 유체역학적 제어요소입니다. 특히 제어밸브를 통과하는 유체가 액체인지, 기체인지에 따라 유동 거동이 근본적으로 달라지며, 이에 따라 적용되는 유량관계식과 해석 방법도 달라집니다.



    실무에서 이 차이를 정확히 이해하지 못하면 다음과 같은 문제가 발생할 수 있습니다.



    • 설계 유량과 실제 운전 유량의 불일치
    • 제어 응답 불안정
    • 과도한 압력손실
    • 밸브 과대 선정 또는 과소 선정
    • 운전 범위에서의 제어 해상도 저하

    이번 글에서는 기체·액체 유량관계식의 의미와 제어밸브 유동 해석의 실무적 접근 방법을 중심으로 정리해 보겠습니다.





    Control Valve란 무엇인가



    Control Valve는 제어 신호에 따라 밸브 개도를 연속적으로 조절하여 공정 유량을 제어하는 최종 제어요소(final control element)입니다.



    일반적인 공정 제어 루프는 다음과 같이 구성됩니다.



    센서 → 컨트롤러(PID) → 액추에이터 → Control Valve → 유량 변화



    예를 들어 유량계가 현재 유량을 측정하면, 컨트롤러는 목푯값(set point)과 비교하여 편차를 계산하고, 그 결과에 따라 액추에이터가 제어밸브의 개도를 조절합니다.



    즉, Control Valve는 공정의 “마지막 실행 장치”입니다.





    제어밸브는 어떻게 유량을 조절하는가



    제어밸브의 본질은 의도적인 압력강하(pressure drop)를 발생시켜 유량을 제어하는 것입니다.



    밸브 내부 유로가 좁아지면 유속이 증가하고, 그 과정에서 압력이 감소합니다. 이 압력차가 유체를 이동시키는 구동력이 됩니다.



    실무적으로 제어밸브 거동은 크게 세 가지 요소에 의해 결정됩니다.



    • 밸브 개도(opening)
    • 밸브 전후 차압(ΔP)
    • 유체의 밀도 및 상태 변화

    즉, 같은 밸브라도 유체 종류와 운전 조건이 달라지면 실제 유량 특성도 달라집니다.





    왜 기체와 액체는 다른 방식으로 해석해야 하는가



    유동 해석의 출발점은 유체의 압축성 여부입니다.



    액체의 경우

    액체는 일반적으로 비압축성 유체(incompressible fluid)로 가정합니다.



    즉, 압력 변화가 발생하더라도 밀도 변화가 상대적으로 작습니다.



    따라서 액체 유동은 주로 차압이 얼마나 발생하는가에 따라 해석합니다.



    기체의 경우

    기체는 압축성 유체(compressible fluid)입니다.



    즉, 제어밸브를 통과하는 동안 압력과 체적이 함께 변하고, 밀도 역시 변화합니다.



    따라서 기체는 단순히 차압만으로 유량을 해석하면 오차가 발생할 수 있습니다.



    실무에서는 이 차이가 매우 중요합니다.

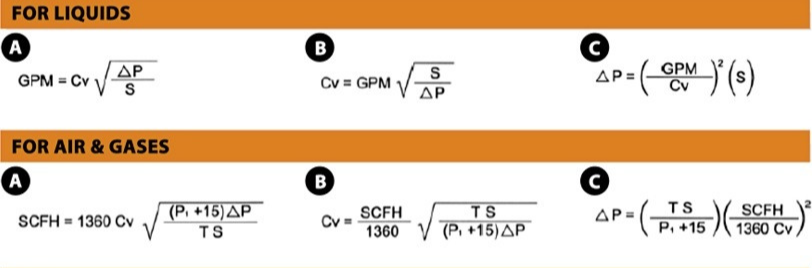

    이번 글의 핵심을 관계식으로 표현하면 그림과 같습니다. ❘ 출처 : forumautomation.com



    액체 유량관계식과 유동해석

    액체의 제어밸브 유량은 기본적으로 다음 관계로 표현할 수 있습니다.



    $$ Q = C_v \sqrt{\frac{\Delta P}{SG}} $$



    여기서,



    • Q : 체적 유량
    • Cv : 밸브 유량계수
    • ΔP : 밸브 전후 차압
    • SG : 비중(specific gravity)



    이 식이 의미하는 핵심

    유량은 차압의 제곱근에 비례합니다. 즉,



    • 차압이 4배가 되면
    • 유량은 2배 증가합니다.

    따라서 유량을 크게 늘리기 위해 무조건 차압을 높이는 방식은 에너지 측면에서 비효율적일 수 있습니다.



    액체 유동에서 실무적으로 보는 포인트

    1. 압력손실 배분

    제어밸브는 유량을 조절하기 위해 일정 수준의 압력손실이 필요합니다.



    그러나 다음과 같은 균형이 중요합니다.



    차압이 너무 작으면

    • 제어 권한(authority)이 약해짐
    • 유량 민감도가 떨어짐

    차압이 너무 크면

    • 에너지 손실 증가
    • 운전 비용 증가

    실무에서는 전체 시스템 압력손실 중 약 20~35% 수준을 제어밸브에 배분하는 경우가 많습니다.



    다만 이는 고정값이 아니라 공정 목적, 제어 방식, 운전 범위에 따라 달라집니다.



    2. 액체에서 흔한 오해

    많은 경우 “Cv가 크면 좋은 밸브”라고 생각하지만 반드시 그렇지는 않습니다.



    Cv가 지나치게 크면 정상 운전점에서 밸브 개도가 지나치게 작아질 수 있습니다.



    이 경우 다음 문제가 발생합니다.



    • 미세 제어 어려움
    • 제어 해상도 저하
    • 제어 루프 hunting 가능성 증가

    즉, 적절한 Cv 선정이 중요합니다.



    현업에 종사하는 엔지니어 분들은 Cv값을 확인하기 위해 일반적으로 Vendor로부터 Catalog를 받거나, 구글링을 통해 Cv값을 확인하여 계산합니다. 경험에 따라 다르겠지만 1/2" Diaphragm Valve Cv = 0.4~0.55, 1" Ball Valve Cv = 94 (Full Bore) 등의 값을 적용하여 Hydraulic에 계산, 유동해석을 검토합니다.



    기체 유량관계식과 유동해석



    기체는 압축성을 고려해야 하므로 액체보다 해석이 복잡합니다.



    기본 개념은 다음과 같이 이해할 수 있습니다.



    $$ Q \propto C_v P_1 \sqrt{\frac{x}{G_g T}} $$



    여기서,

    • P₁ : 입구 절대압력
    • x : 압력강하비
    • Gg : 기체 비중
    • T : 절대온도



    기체에서 왜 입구 압력이 중요한가

    액체와 달리 기체는 압력 변화에 따라 밀도가 변합니다.



    즉, 같은 차압이라도 상류 압력이 다르면 실제 질량유량이 달라질 수 있습니다.



    예를 들어,



    • 10 bar → 8 bar
    • 3 bar → 1 bar

    두 경우 모두 차압은 2 bar이지만 실제 유동 거동은 다를 수 있습니다.



    실무에서는 절대압력 기준 해석이 매우 중요합니다.



    기체 유동의 특징

    기체에서는 밸브를 통과하면서 다음 변화가 동시에 발생합니다.



    • 압력 감소
    • 체적 팽창
    • 밀도 감소
    • 유속 증가

    따라서 기체 유동은 액체보다 훨씬 비선형적인 특성을 보입니다.





    기체와 액체 유동의 차이


    구분 액체 기체
    압축성 거의 없음
    밀도 변화 작음
    주요 지배 변수 차압 압력비, 절대압력
    대표 위험 요소 cavitation choked flow
    유량 해석 난이도 비교적 단순 상대적으로 복잡

    즉, 기체와 액체는 같은 제어밸브라도 서로 다른 유체로 이해해야 합니다.





    운전점 하나만 보면 안 되는 이유



    현장에서 자주 발생하는 실수 중 하나는 정상 운전점(normal operating point)만 기준으로 밸브를 선정하는 것입니다.



    그러나 실제 제어밸브는 대부분 다음 조건을 모두 경험합니다.



    • Minimum flow
    • Normal flow
    • Maximum flow
    • Startup
    • Turndown

    만약 정상점만 기준으로 설계하면,



    • 저유량에서 제어 불안정
    • 고유량에서 개도 부족
    • 운전 유연성 저하

    와 같은 문제가 발생할 수 있습니다. 따라서 운전 범위 전체를 기준으로 해석해야 합니다.





    Valve Characteristic도 함께 봐야 한다



    같은 Cv를 가지더라도 개도에 따른 유량 변화 특성은 다릅니다.



    Equal Percentage

    개도 증가에 따라 일정 비율로 유량이 증가합니다. 특징은 다음과 같습니다.

    • 넓은 운전 범위 대응
    • 비선형 시스템에 적합
    • 실제 플랜트에서 가장 많이 사용



    Linear

    개도 변화에 비례하여 유량이 증가합니다. 적용 조건은 다음과 같습니다.

    • 비교적 일정한 압력손실
    • 단순 제어 시스템



    Quick Opening

    초기 개도에서 유량이 급격히 증가합니다. 주로 다음 목적에 사용됩니다.

    • On-off 성격
    • 보호 계통
    • 긴급 차단 보조 기능





    실무에서 기억해야 할 핵심



    Control Valve 유동해석은 단순히 식을 외우는 것이 목적이 아닙니다.



    더 중요한 것은 어떤 물리 현상이 유량을 지배하는가를 이해하는 것입니다.



    실무에서는 다음 순서로 접근하는 것이 가장 합리적입니다.



    1. 유체 상태 확인

    • 액체
    • 기체
    • 2상 가능성



    2. 운전 조건 확인

    • 최소 유량
    • 정상 유량
    • 최대 유량



    3. 차압과 압력비 확인

    • 액체는 차압 중심
    • 기체는 절대압력과 압력비 중심



    4. 제어 특성 확인

    • 필요 조절비 (required rangeability)
    • 밸브 특성 (valve characteristic)
    • 제어 권한 (control authority)



    결론

    Control Valve는 단순한 배관 부품이 아니라 공정 제어와 유체역학이 만나는 핵심 장치입니다.



    특히 액체와 기체는 유동의 물리적 거동이 다르기 때문에, 같은 접근 방식으로 해석하면 실제 운전에서 오차가 발생할 수 있습니다.



    이번 글의 핵심은 다음과 같습니다.



    • 액체는 비압축성 기반 차압 유동
    • 기체는 압축성 기반 밀도 변화 유동
    • 액체는 Cv와 차압 중심
    • 기체는 절대압력과 압력비 중심
    • 실무에서는 정상점이 아니라 운전 범위 전체를 봐야 함

    결국 좋은 Control Valve 선정은 카탈로그 수치가 아니라 공정 유체의 실제 거동을 얼마나 정확히 이해했는가에 달려 있습니다.
