플랜트 설비 A to Z (14) : Control Valve란 무엇인가?

플랜트에서 배관과 장치는 유체가 흐르는 길이고, 제어 시스템은 그 흐름을 원하는 조건으로 유지하는 두뇌에 가깝습니다. 이 둘을 실제로 연결하는 핵심 장치가 바로 Control Valve(제어밸브)입니다.



온도, 압력, 유량, 액위와 같은 공정 변수는 시간이 지나면서 외란의 영향을 받습니다. 원료 조성 변화, 주변 온도 변화, 설비 부하 변동이 대표적입니다. 제어밸브는 이러한 변화에 대응하여 유체의 흐름을 연속적으로 조절함으로써 공정을 목표 조건에 유지하는 최종 제어요소(Final Control Element) 역할을 수행합니다.



플랜트 실무에서는 제어밸브 하나의 성능이 생산량, 품질 안정성, 에너지 효율, 운전 안정성에 직접적인 영향을 미칩니다. 이번 글에서는 Control Valve의 개념부터 구조, 작동 원리, 종류, 선정 기준, 그리고 실제 운전 시 주의할 점까지 정리해 보겠습니다.

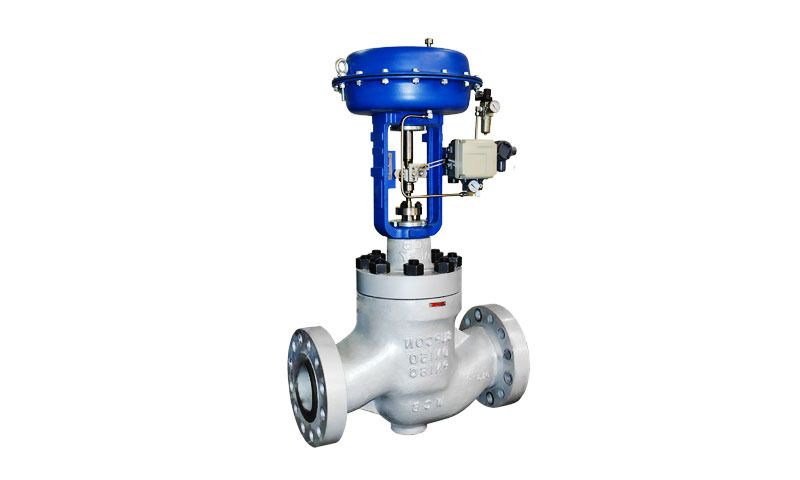

Control Valve는 Manual Valve에 제어장치를 설치하여 시스템으로부터 전달받은 신호에 따라 밸브 개폐를 조절합니다. ❘ 출처 : langhe-industry.com



Control Valve란 무엇인가?



Control Valve는 제어 시스템으로부터 전달받은 신호에 따라 밸브 개도를 조절하여 유체의 유량을 변화시키는 장치입니다.

간단히 말하면 “얼마나 열고 얼마나 닫을 것인가를 자동으로 판단해 유체 흐름을 조절하는 밸브”라고 이해하시면 됩니다.

예를 들어 열교환기 출구 온도를 일정하게 유지해야 하는 경우를 생각해 볼 수 있습니다.



• 출구 온도가 낮아지면 제어 시스템이 스팀 유량 증가를 지시합니다.
• 제어밸브가 더 열리면서 스팀 공급량이 증가합니다.
• 열전달량이 증가하면서 출구 온도가 목푯값으로 회복됩니다.

즉, 제어밸브는 단순 개폐용 밸브와 달리 연속적인 미세 조절(modulating control) 이 가능하다는 점이 핵심입니다.





왜 Control Valve가 중요한가?



많은 플랜트 사고와 품질 문제는 제어기보다 오히려 최종 제어요소의 성능 저하에서 시작되는 경우가 많습니다.



현장에서는 다음과 같은 문제가 빈번하게 발생합니다.



• 밸브 사이징 과대 선정으로 인한 헌팅(hunting)
• 밸브 응답 지연에 따른 제어 불안정
• 캐비테이션(cavitation)
• 플래싱(flashing)
• 스틱-슬립(stick-slip)
• 포지셔너 교정 불량

즉, 제어 알고리즘이 아무리 정교하더라도 Control Valve가 정확히 움직이지 않으면 공정 제어 품질은 확보되기 어렵습니다.





Control Valve의 기본 구성



제어밸브는 크게 세 부분으로 구성됩니다.



1. Valve Body

유체가 실제로 통과하는 부분입니다. 압력, 온도, 유체 성상에 직접 노출되므로 기계적 강도와 내식성이 중요합니다.



대표 구성 요소는 다음과 같습니다.

• body
• bonnet
• trim
• seat
• plug
• stem

여기서 trim은 유량 특성과 제어 성능을 결정하는 핵심 부품입니다.



2. Actuator

제어 신호를 실제 기계적 움직임으로 바꾸는 구동부입니다. 대표적으로 다음과 같이 구분됩니다.



• Pneumatic actuator : 압축공기를 사용하며 플랜트에서 가장 보편적입니다.
• Electric actuator : 전기 모터 기반입니다.
• Hydraulic actuator : 고추력 구동이 필요한 대형 설비에 사용됩니다.

플랜트에서는 안전성과 응답성 측면에서 공압식이 가장 널리 사용됩니다.



3. Positioner

Positioner는 제어 신호를 받아 실제 밸브 위치를 정밀하게 맞추는 장치입니다.



예를 들어 제어기가 40% 개도를 요구했는데 실제 밸브가 33%에 머무르면 원하는 제어가 어렵습니다.



포지셔너는 다음 역할을 수행합니다.



• 개도 정확도 향상
• 응답 속도 개선
• 마찰 및 히스테리시스 보정
• 비선형 보정

최근 플랜트에서는 스마트 포지셔너(smart positioner) 적용이 확대되고 있습니다. 진단 기능을 통해 마찰 증가, 응답 지연, 부분 스트로크 시험 등 예지보전에도 활용됩니다.





Control Valve의 작동 원리



기본적인 제어 루프는 다음과 같습니다.



1. 센서가 공정 변수를 측정합니다.
2. 제어기(PID)가 목푯값과 실제값의 편차를 계산합니다.
3. 제어 출력 신호가 제어밸브에 전달됩니다.
4. 밸브 개도가 변화합니다.
5. 유량이 변하면서 공정 변수가 다시 조정됩니다.

대표적인 유량 관계는 다음과 같습니다.



$$ Q = C_v \sqrt{\frac{\Delta P}{G}} $$



여기서,

• Q : 유량
• Cv : 밸브 유량계수
• ΔP : 밸브 전후 차압
• G : 비중

즉, 제어밸브는 단순히 열림 정도만이 아니라 차압과 유체 물성까지 함께 고려해야 실제 유량을 정확히 제어할 수 있습니다.





Control Valve의 주요 종류



Globe Valve

플랜트에서 가장 널리 사용되는 제어밸브입니다. 장점은 다음과 같습니다.



• 제어 정밀도가 높음
• 넓은 제어 범위
• 다양한 trim 적용 가능

대부분의 유량 제어, 압력 제어, 온도 제어에 적합합니다.



Ball Valve

회전형 밸브입니다. 장점은 다음과 같습니다.



• 구조가 단순함
• 차압 손실이 작음
• 대유량에 유리함

다만 미세 제어 성능은 Globe Valve보다 다소 제한될 수 있습니다.



Butterfly Valve

대구경 배관에서 많이 사용됩니다. 특징은 다음과 같습니다.



• 경량
• 경제성 우수
• 설치 공간 절감

냉각수 계통, 유틸리티 계통에서 자주 적용됩니다.





유량 특성(Flow Characteristic)



제어밸브는 개도와 유량의 관계에 따라 특성이 달라집니다.

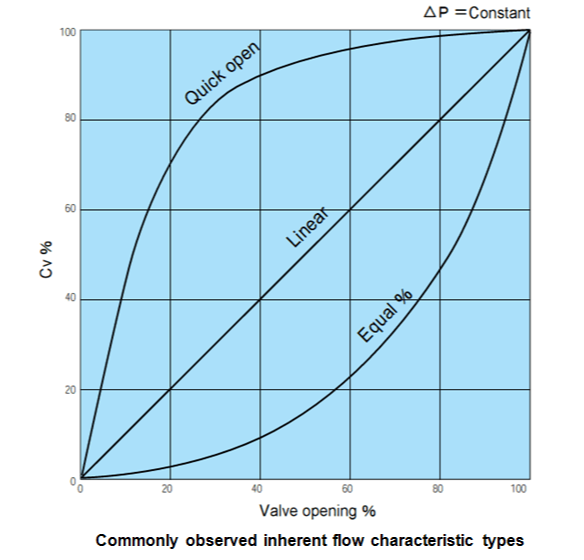

Control Valve Characteristic을 도식화하면 그림과 같이 표현 할 수 있습니다. ❘ 출처 : instrumentationtools.com



Linear Characteristic

개도 변화에 비례하여 유량이 변화합니다. 부하 변화가 크지 않은 공정에 적합합니다.



Equal Percentage Characteristic

같은 개도 변화라도 현재 유량 수준에 따라 변화량이 달라집니다.



저개도에서는 미세 제어가 가능하고 고개도에서는 큰 유량 변화가 가능합니다.



실제 플랜트에서는 equal percentage 특성이 가장 널리 사용됩니다.



Quick Opening Characteristic

Quick Opening 특성은 초기 개도 구간에서 유량이 급격히 증가하고, 이후 개도가 커질수록 유량 증가율이 완만해지는 특성입니다.



즉, 밸브를 조금만 열어도 상대적으로 큰 유량 변화가 발생합니다.



초기 개도에서 큰 유량 확보가 가능하므로 다음과 같은 용도에 주로 사용됩니다.



• 시동(start-up) 운전
• 바이패스 라인
• 긴급 유량 확보
• On-Off에 가까운 운전 조건

다만 Quick Opening 특성은 정밀한 연속 제어(modulating control)에는 일반적으로 적합하지 않은 경우가 많습니다.



초기 개도에서 유량 변화가 매우 민감하기 때문에 작은 제어 신호에도 공정 변동폭이 커질 수 있기 때문입니다.



실무적으로는 일반적인 온도·압력·유량 제어용 Control Valve보다, 개폐 중심의 운전이나 초기 유량 확보가 필요한 계통에서 더 많이 적용됩니다.





Control Valve 선정 시 핵심 고려사항



실무에서 가장 중요한 것은 밸브 타입보다 사이징과 운전 조건의 적합성입니다.

1. 유체 특성

• 액체
• 기체
• 증기
• 슬러리
• 부식성 유체

유체 종류에 따라 재질과 trim 구조가 달라집니다.



2. 운전 조건

• 정상 운전 유량
• 최소 유량
• 최대 유량
• 입구 압력
• 출구 압력
• 온도

정상 운전점만 보는 것이 아니라 turndown 범위를 반드시 검토해야 합니다.



3. Shut-off Requirement

완전 차단이 필요한지 여부입니다. ANSI leakage class 검토가 필요합니다.



4. Fail Position



계장 공기 또는 전원이 상실될 경우 밸브가 어느 방향으로 이동할지 결정해야 합니다.

• Fail Open (FO) : 냉각수, 보호 유량 유지
• Fail Close (FC) : 연료, 가연성 유체 차단
• Fail Last (FL) : 마지막 위치 유지

이 항목은 공정 안전성과 직접 연결되는 중요한 설계 요소입니다.





현장에서 자주 발생하는 문제



과대 사이징

실무에서 매우 흔한 문제입니다. 필요 이상으로 큰 밸브를 선정하면 정상 운전 시 개도가 지나치게 작아집니다.



그 결과 다음 문제가 발생합니다.



• 작은 신호에도 과도한 유량 변화
• 헌팅 발생
• 제어 안정성 저하
• trim 마모 증가

일반적으로 정상 운전 개도는 대략 40~70% 범위가 실무적으로 많이 권장됩니다.



캐비테이션

액체 압력이 순간적으로 증기압 이하로 떨어졌다가 다시 회복되면서 기포가 붕괴하는 현상입니다.



영향은 다음과 같습니다.



• 진동
• 소음
• trim 손상
• 수명 단축

고차압 액체 계통에서 반드시 검토해야 합니다.



스틱-슬립

마찰 때문에 밸브가 일정 구간 움직이지 않다가 갑자기 튀듯이 움직이는 현상입니다.



PID 제어가 불안정해지는 대표 원인입니다.





Control Valve와 On-Off Valve의 차이



많은 초급 엔지니어가 혼동하는 부분입니다.



구분	Control Valve	On-Offf Valve
목적	연속 제어	완전 개폐
동작 방식	Modulating	Open/Close
제어 신호	연속적	이산적
적용	유량·압력·온도 제어	차단, 인터록

즉, Control Valve는 조절용, On-Off Valve는 차단용이라고 이해하면 명확합니다.





실무 관점에서 기억할 핵심



플랜트에서 Control Valve는 단순한 밸브가 아니라 제어 품질과 공정 안정성을 결정하는 핵심 장치입니다.



실제 현장에서는 다음 세 가지가 매우 중요합니다.



• 밸브 자체 성능
• 올바른 사이징
• 설치 후 tuning 및 maintenance

제어 루프가 흔들릴 때 제어기 설정값만 조정하는 경우가 많지만, 실제 원인은 제어밸브 기계적 문제인 경우도 적지 않습니다.



따라서 엔지니어는 제어 철학과 기계적 특성을 함께 이해하는 접근이 필요합니다.





마무리



Control Valve는 플랜트 자동제어에서 가장 많이 사용되는 최종 제어요소입니다.



센서가 공정을 보고, 제어기가 판단하며, 실제로 공정을 움직이는 것은 결국 Control Valve입니다.



즉, 플랜트 제어를 이해하려면 Control Valve를 먼저 이해하는 것이 실무의 출발점이라고 볼 수 있습니다.
