플랜트 배관을 따라 흐르는 유체에는 생각보다 다양한 이물질이 포함될 수 있습니다. 배관 시공 과정에서 남은 용접 슬래그, 녹, 금속 조각, 스케일, 외부에서 유입된 고형물 등이 대표적입니다. 이러한 입자들은 평소에는 눈에 잘 띄지 않지만, 펌프·제어밸브·유량계·열교환기와 같은 주요 설비 내부로 유입되면 성능 저하나 고장을 유발할 수 있습니다.



이때 가장 기본적이면서도 중요한 보호 장치가 바로 Strainer(스트레이너)입니다.



Strainer는 플랜트에서 매우 흔히 사용되는 장치이지만, 단순한 “거름망”으로만 이해하면 실제 운전에서 중요한 역할을 놓치기 쉽습니다. 이번 글에서는 Strainer의 개념부터 설치 목적, 종류, 운전 포인트, 실무에서 자주 발생하는 문제까지 정리해보겠습니다.

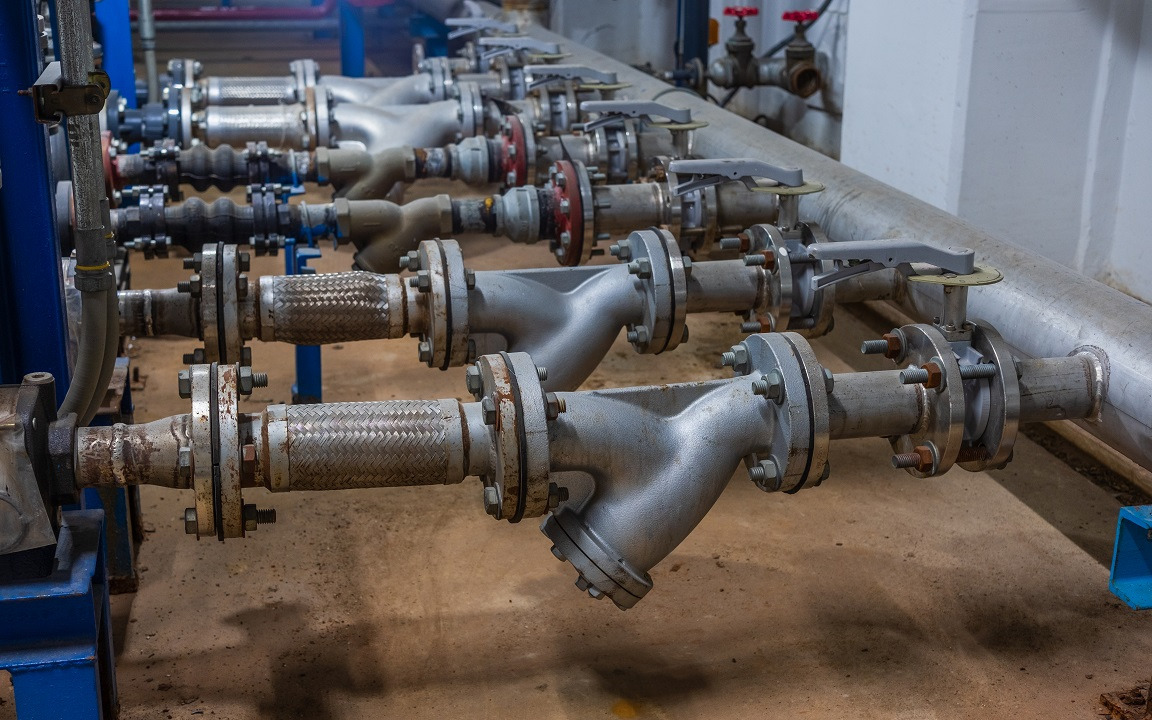

Strainer는 일반적으로 Pump 전단에 설치되어 이물질을 제거함으로서, 펌프의 고장을 방지합니다. ❘ 출처 : dspipe.com



Strainer란 무엇인가?



Strainer는 배관 내 유체가 흐르는 과정에서 고형 이물질을 물리적으로 걸러내는 장치입니다.



쉽게 말하면, 유체는 통과시키고 일정 크기 이상의 입자만 제거하는 역할을 합니다. 일반적으로 내부에는 mesh(망), perforated plate(천공판), basket(바스켓) 등의 여과 요소가 설치됩니다.



플랜트에서 Strainer의 목적은 제품 정제가 아니라 설비 보호(equipment protection)에 있습니다.



즉, 필터처럼 미세 입자를 제거해 유체 품질을 높이는 장치라기보다, 하류 설비에 큰 입자가 유입되지 않도록 차단하는 1차 보호 장치라고 이해하는 것이 더 정확합니다.





왜 Strainer가 필요한가?



플랜트 운전에서는 작은 이물질 하나가 예상보다 큰 문제를 만들 수 있습니다.



대표적인 사례는 다음과 같습니다.



• 펌프 흡입부에 이물질이 유입되면 임펠러 손상, 진동 증가, 성능 저하가 발생할 수 있습니다.
• 제어밸브(Control Valve) 내부에 고형물이 끼면 밸브 sticking, 제어 불안정, 헌팅(hunting)의 원인이 됩니다.
• 유량계(Flow Meter) 는 내부 구조가 비교적 정밀하기 때문에 입자 유입 시 계측 오차가 커질 수 있습니다.
• 열교환기(Heat Exchanger) 는 튜브 막힘으로 인해 압력 손실 증가와 열전달 효율 저하가 발생합니다.

결국 Strainer는 단순한 부속품이 아니라 설비 신뢰성(reliability), 운전 안정성, 유지보수 비용과 직접 연결되는 장치입니다.





Strainer는 어디에 설치될까?



플랜트에서는 주로 다음 위치에 설치됩니다.

펌프 흡입측 (Pump Suction)

가장 대표적인 설치 위치입니다. 펌프 내부로 이물질이 유입되는 것을 방지합니다. 다만 주의할 점이 있습니다.



흡입측 Strainer가 막히면 흡입 압력 저하가 발생할 수 있고, 심할 경우 캐비테이션(cavitation) 으로 이어질 수 있습니다. 따라서 압력 강하 관리가 매우 중요합니다.



제어밸브 전단

제어밸브는 내부 트림(trim) 구조가 정밀하기 때문에 작은 입자에도 민감합니다.



Strainer를 설치하면 밸브 작동 안정성을 높이고, sticking이나 seat 손상을 줄일 수 있습니다.



열교환기 전단

냉각수, 공정수, 순환유 계통에서는 열교환기 튜브 보호를 위해 자주 설치됩니다.



특히 개방형 냉각수 계통에서는 스케일, 부식 생성물, 고형 입자 유입 가능성이 높기 때문에 중요성이 더욱 커집니다.



계측기 및 분석기 전단

유량계, 압력조절기, 샘플링 시스템 앞단에도 사용됩니다.



민감한 계측 장비일수록 전단 보호 목적의 Strainer 설치 빈도가 높습니다.





Strainer의 주요 종류



Y-Strainer

가장 널리 사용되는 형태입니다.



배관에서 Y자 형태의 가지(branch) 내부에 mesh 또는 screen이 설치됩니다.



장점

• 구조가 단순함
• 가격이 비교적 경제적임
• 설치 공간이 작음

단점

• 오염물 축적량이 많지 않음
• 빈번한 청소가 필요할 수 있음

주로 소구경 배관, 청정도가 비교적 양호한 유체에 많이 사용됩니다.



Basket Strainer

바스켓 형태의 여과 요소를 사용하는 구조입니다.



장점

• 이물질 저장 용량이 큼
• 압력 손실 관리가 유리함
• 유지보수 주기가 상대적으로 길 수 있음

단점

• 설치 공간이 더 필요함
• 비용이 높아질 수 있음

보통 대유량, 슬러지나 고형물 발생 가능성이 높은 공정에 적용됩니다.



Temporary Strainer (Start-up Strainer)

시운전이나 초기 가동 시 일시적으로 설치하는 Strainer입니다.



배관 시공 과정에서 발생한 용접 슬래그, 금속 조각, 내부 이물질 제거 목적이 큽니다.



대표적으로 cone strainer, flat plate strainer 형태가 많이 사용됩니다.



정상 운전 안정화 이후 제거하는 경우가 많습니다.





Strainer의 핵심 운전 포인트

Strainer를 운전할 때 가장 중요한 항목은 차압(differential pressure, ΔP) 입니다.



Strainer에 이물질이 쌓이면 유체 통과 면적이 줄어들고 압력 손실이 증가합니다.



기본적으로 다음 관계로 이해할 수 있습니다.



• 유량이 증가할수록 압력 손실은 증가합니다.
• 막힘이 진행될수록 동일 유량에서도 압력 손실이 커집니다.

실무에서는 보통 Strainer 전후단 압력계 또는 차압계를 통해 상태를 모니터링합니다.



차압이 일정 기준 이상 상승하면 내부 screen 청소 또는 교체를 검토합니다.



중요한 점은 Strainer가 깨끗할 때의 초기 ΔP를 기준값으로 확보해 두는 것입니다. 초기 기준값이 있어야 오염 진행 여부를 판단할 수 있습니다.





실무에서 자주 발생하는 문제



1. Strainer 막힘으로 인한 펌프 성능 저하

현장에서 자주 발생하는 사례입니다.



펌프가 설계 유량보다 낮게 운전되거나 진동이 증가했을 때, 펌프 자체 이상으로 판단하기 쉽지만 실제로는 흡입측 Strainer fouling이 원인인 경우가 많습니다.



2. Mesh를 너무 촘촘하게 선정한 경우

여과 성능만 고려해 mesh를 과도하게 미세하게 선택하면 압력 손실이 커질 수 있습니다.



즉, 더 많이 거른다고 항상 좋은 것은 아닙니다. Strainer 선정은 반드시 다음 요소를 함께 고려해야 합니다.



• 예상 입자 크기
• 허용 압력 강하
• 유체 점도
• 운전 유량
• 청소 주기



3. 배관 방향과 설치 방향 오류

특히 Y-Strainer는 설치 방향이 중요합니다.



수평 배관에서는 일반적으로 포켓이 아래 방향으로 향하도록 설치하는 경우가 많습니다. 그래야 중력 방향으로 입자가 포집되기 쉽습니다.



설치 방향 오류는 실제 포집 성능 저하로 이어질 수 있습니다.





Filter와 Strainer의 차이



현장에서는 두 용어가 혼용되기도 하지만 목적에는 차이가 있습니다.



구분	Strainer	Filter
목적	설비 보호	유체 품질 향상
제거 대상	상대적으로 큰 입자	미세 입자
설치 위치	배관 전단 보호	공정 품질 관리
유지관리	비교적 단순	교체·정밀 관리 필요

즉, Strainer는 보호 장치, Filter는 품질 관리 장치라고 이해하면 실무적으로 명확합니다.





Strainer 선정 시 확인해야 할 항목

플랜트 설계 및 기술 검토 단계에서는 다음 사항을 반드시 확인해야 합니다.



• 설계 유량 및 정상 운전 유량
• 허용 가능한 압력 강하
• 예상 고형물 크기 및 농도
• 유체의 점도 및 온도
• 배관 사이즈
• 유지보수 접근성
• start-up용인지 permanent용인지 여부

특히 실제 현장에서는 유지보수 접근성이 매우 중요합니다. 공간이 부족하면 단순한 screen 청소도 정지 작업으로 이어질 수 있습니다.





결론



Strainer는 외형상 단순한 배관 부속처럼 보일 수 있지만, 실제로는 하류 설비 보호와 안정 운전을 위한 매우 중요한 기본 설비입니다.



특히 펌프, 제어밸브, 열교환기, 계측기와 연결될 때 Strainer의 역할은 더욱 커집니다.



실무에서는 단순히 “설치되어 있다”보다 어떤 목적의 Strainer인지, 어느 정도 차압이 정상인지, 언제 청소해야 하는지를 이해하는 것이 중요합니다.



플랜트 운전에서는 큰 고장보다 작은 이물질 하나가 더 큰 정지 비용을 만드는 경우가 많습니다. Strainer는 바로 그 위험을 가장 앞단에서 줄여주는 장치입니다.
