Partial Condenser와 Total Condenser의 차이 및 최적의 운전방안 실무

증류공정에서 응축기(Condenser)는 단순히 증기를 냉각하는 장치가 아닙니다. 응축기의 운전 방식은 제품 순도, 리플럭스(Reflux) 제어, 컬럼(Column) 압력 안정성, 에너지 소비에 직접적인 영향을 미칩니다.



특히 플랜트 실무에서는 Partial Condenser(부분 응축기)와 Total Condenser(전응축기)의 선택이 분리 성능과 운전 안정성을 좌우합니다. 설계 단계에서는 비교적 명확해 보이지만, 실제 현장에서는 냉각수 조건 변화, 계절별 열부하 변동, 압력 제어 문제, 오프가스(Off-gas) 처리 문제까지 함께 고려해야 합니다.



이번 글에서는 Partial Condenser와 Total Condenser의 구조적 차이, 적용 조건, 장단점, 그리고 실제 운전 최적화 관점에서 정리해보겠습니다.

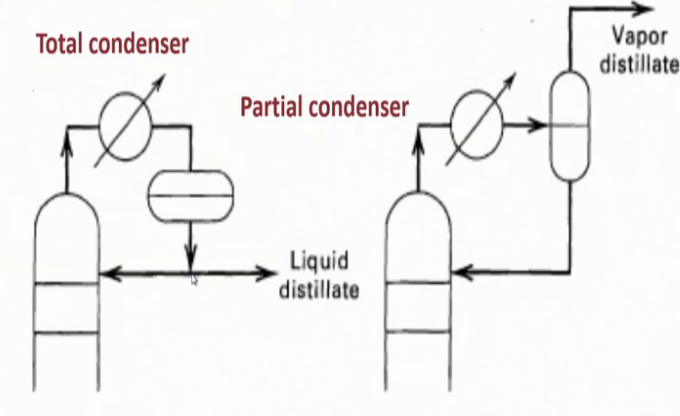

Total Condenser와 Partial Condenser를 그림으로 쉽게 설명할 수 있습니다.



응축기(Condenser)의 기본 역할



증류탑 상부에서는 가벼운 성분이 증기 상태로 배출됩니다. 이 증기를 응축기에서 냉각하면 액체가 생성되고, 그 일부는 다시 컬럼 상부로 환류됩니다. 이를 리플럭스(Reflux)라고 합니다.



리플럭스는 상부 트레이 또는 패킹 구간에서 증기와 액체의 접촉을 유도하여 분리 효율을 높이는 핵심 요소입니다.



응축기의 주요 목적은 다음과 같습니다.



• 상부 증기의 열 제거
• 제품 회수
• 리플럭스 공급
• 컬럼 압력 안정화
• 후단 설비의 열부하 조절

즉, 응축기는 단순한 냉각기가 아니라 분리 공정의 제어점(control point)에 가깝습니다.





Total Condenser란 무엇인가



Total Condenser는 컬럼 상부에서 유입되는 증기를 전량 액체로 응축시키는 방식입니다.



응축기 출구에는 기상이 거의 존재하지 않으며, 생성된 액체는 일반적으로 리플럭스 드럼(Reflux Drum)에 모입니다. 이후 일부는 제품으로 인출되고, 일부는 다시 리플럭스로 사용됩니다.



특징

• 응축기 출구가 거의 전량 액상입니다.
• 리플럭스 유량 제어가 비교적 단순합니다.
• 제품 조성 제어가 안정적입니다.
• 일반적인 탄화수소 분리 공정에서 널리 사용됩니다.

주로 적용되는 경우

• 상부 제품이 대부분 응축 가능한 경우
• 제품 회수율이 중요한 경우
• 운전 안정성과 제어 단순성이 중요한 경우





Partial Condenser란 무엇인가



Partial Condenser는 상부 증기를 일부만 응축시키고, 나머지는 기상으로 남기는 방식입니다.



즉, 응축기 출구에서 액상과 기상이 동시에 존재합니다. 이때 액상은 리플럭스로 사용되고, 기상은 상부 제품 또는 후단 가스 처리 계통으로 이동합니다.

특징

• 응축기 자체가 추가적인 기-액 평형 단계 역할을 합니다.
• 휘발성 성분 분리에 유리합니다.
• 압력 제어 유연성이 높습니다.
• 운전 조건 변화에 민감합니다.

주로 적용되는 경우

• 상부 제품이 가스 제품인 경우
• 수소, 메탄, 에틸렌 등 경질 성분 분리가 필요한 경우
• 극저온 또는 저온 분리 공정





Partial Condenser와 Total Condenser의 핵심 차이

구분	Total Condenser	Partial Condenser
응축 정도	전량 응축	일부 응축
출구 상	액상 중심	액상 + 기상
리플럭스 형성	응축 후 분리	부분 응축과 동시에 형성
압력 제어	비교적 단순	상대적으로 민감
분리 성능	안정적 운전	휘발성 성분 분리에 유리
운전 난이도	낮음	높음

핵심적으로 보면, Total Condenser는 운전 안정성, Partial Condenser는 분리 유연성에 더 무게가 있습니다.





왜 Partial Condenser가 더 까다로운가



실제 플랜트에서는 Partial Condenser 운전이 더 어렵다고 평가됩니다. 가장 큰 이유는 응축기 자체가 평형 장치 역할을 수행하기 때문입니다.



응축량이 조금만 변해도 다음과 같은 변화가 동시에 발생합니다.



• 리플럭스 유량 변화
• 오버헤드 제품 조성 변화
• 컬럼 압력 변화
• 상부 트레이 온도 변화

즉, 냉각수 온도나 유량의 작은 변동도 전체 컬럼의 조성 안정성을 흔들 수 있습니다.



예를 들어 여름철 냉각수 입구 온도가 상승하면 응축량이 감소하고, 그 결과 상부 압력이 상승하며 경질 성분 회수율이 변동하는 사례가 현장에서 자주 발생합니다.





실무에서 중요한 운전 포인트



1. 압력 제어를 최우선으로 봐야 할 것

증류탑 상부 압력은 응축기의 열제거량과 직접 연결됩니다.



열제거량의 기본 관계는 다음과 같이 표현할 수 있습니다.



\[ Q = U A \Delta T_{lm} \]



즉, 냉각수 온도 상승 또는 열전달계수 저하는 응축량 감소로 이어지고, 이는 컬럼 압력 상승으로 연결됩니다.



실무에서는 온도보다 압력 안정성을 우선적으로 관리하는 것이 일반적입니다.



2. Partial Condenser는 리플럭스 비율만 고려하면 부족할 수 있음

현장에서는 리플럭스 유량만 보는 경우가 많지만, 실제로는 다음 세 가지를 함께 보셔야 합니다.



• 상부 압력
• 응축기 출구 온도
• 오버헤드 가스 조성

특히 상부 제품이 경질 탄화수소인 경우, 응축기 출구 온도는 사실상 조성 변화의 선행 지표가 됩니다.



3. 계절별 냉각수 조건 고려 필요

여름철과 겨울철은 응축기 성능 차이가 매우 큽니다.



같은 유량이라도 냉각수 입구 온도가 상승하면 로그 평균 온도차(Log Mean Temperature Difference)가 감소하고 응축 능력이 떨어집니다.



따라서 실무에서는 다음과 같은 계절 운전 전략이 필요합니다.



여름철

• 냉각수 유량 확보
• 리플럭스 조기 보정
• 상부 압력 alarm margin 확대
• 오프가스 증가 대비

겨울철

• 과응축(over-condensation) 주의
• 압력 과저하 방지
• 제어밸브 hunting 여부 확인





Total Condenser의 실무 최적화 포인트



Total Condenser는 상대적으로 안정적이지만 다음 항목을 관리해야 합니다.

과도한 리플럭스 운전 방지

리플럭스를 과도하게 높이면 분리 성능은 일부 개선될 수 있으나 다음 문제가 생깁니다.



• 리보일러(Reboiler) 열부하 증가
• 유틸리티 비용 증가
• 탑 내부 flooding 위험 증가

따라서 제품 스펙을 만족하는 최소 리플럭스 영역에서 운전하는 것이 가장 경제적입니다.



응축기 오염(Fouling) 관리

장기 운전 시 가장 흔한 문제 중 하나입니다. 열전달계수(U)가 저하되면 동일한 운전 조건에서도 압력이 상승합니다.



다음 현상이 보이면 점검이 필요합니다.



• 냉각수 차압 증가
• 동일 조건에서 압력 상승
• 출구 온도 편차 확대
• 리플럭스 안정성 저하





Partial Condenser의 최적 운전 실무

현장 경험상 Partial Condenser 최적화의 핵심은 “응축량 최대화”가 아니라 “필요한 평형 상태 유지”입니다.



많은 경우 응축을 많이 할수록 좋다고 생각하지만 반드시 그렇지는 않습니다.



너무 많이 응축하면 다음과 같은 문제가 발생할 수 있습니다.



• 경질 제품 회수율 저하
• 제품 조성 악화
• 압력 제어 불안정
• 상부 동특성 악화

실무적으로는 다음 접근이 효과적입니다.



권장 운전 순서

1. 상부 제품 조성 목표 설정
2. 컬럼 압력 안정화
3. 응축기 출구 온도 관리
4. 리플럭스 최적화
5. 계절별 냉각수 조건 반영

즉, 리플럭스 유량보다 먼저 공정 평형을 보셔야 합니다.





현장에서 자주 발생하는 오해



“응축을 많이 하면 분리가 더 좋아진다”

항상 맞지는 않습니다. Partial Condenser에서는 과응축이 오히려 상부 제품의 경질 성분 손실을 유발할 수 있습니다.



“리플럭스만 안정하면 된다”

실제로는 상부 압력 안정성이 더 중요합니다. 압력이 흔들리면 VLE(기액평형) 자체가 변하고 조성 변동이 발생합니다.





결론



Partial Condenser와 Total Condenser의 가장 큰 차이는 단순히 얼마나 응축하느냐가 아닙니다.



핵심은 응축기가 공정 내에서 어떤 분리 역할을 수행하느냐에 있습니다.



• Total Condenser는 운전 안정성과 제어 단순성이 강점
• Partial Condenser는 분리 유연성과 경질 성분 제어에 강점

실제 플랜트 운전에서는 장치 구조보다 더 중요한 것이 압력, 열부하, 리플럭스, 냉각 조건의 균형입니다.



특히 현장에서는 흔히 “응축기 하나가 컬럼 전체 거동을 결정한다”고 표현합니다.



그만큼 응축기는 단순 보조장치가 아니라 공정 안정성의 핵심 설비입니다.
