플랜트 설비 A to Z (10) : Purifier란 무엇인가?

1. Purifier의 정의



Purifier는 플랜트 공정에서 유체(기체 또는 액체)에 포함된 불순물을 제거하여 품질을 향상시키는 정제 설비를 의미합니다.



주로 화학, 정유, 가스, 발전 플랜트 등에서 사용되며, 공정 안정성과 제품 품질 확보를 위해 필수적인 장치입니다.



Purifier의 핵심 목적은 다음과 같습니다.

• 공정 유체 내 불순물 제거
• 촉매 보호 및 수명 연장
• 장비 부식 및 오염 방지
• 제품 순도 향상

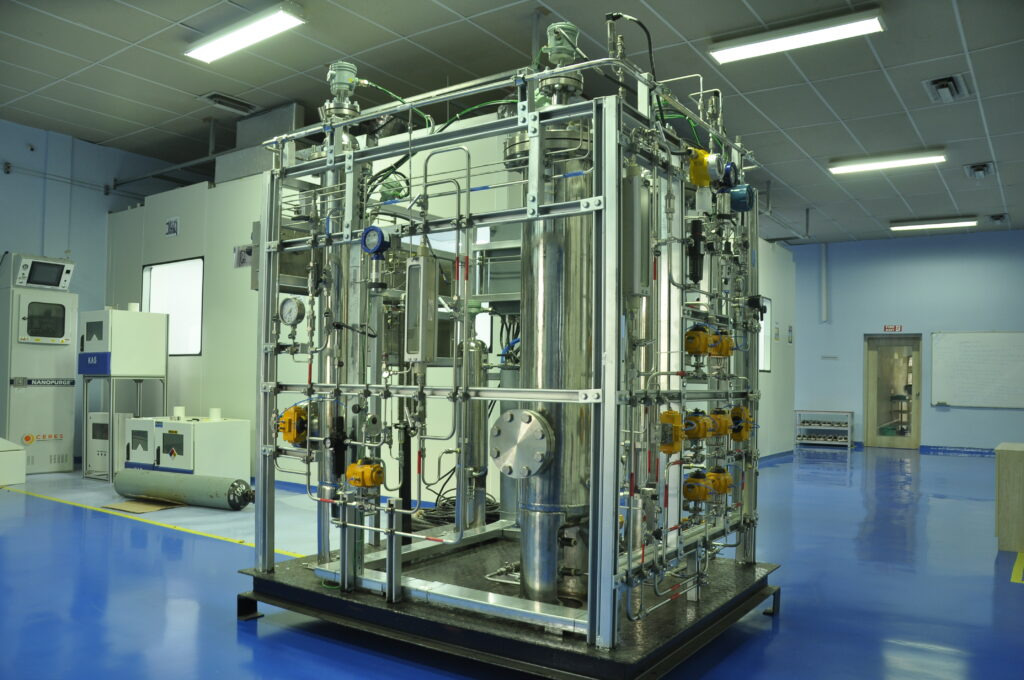

Gas Purifier는 주로 Package 형태나 Cabinet 형태로 Client에게 납품됩니다. ❘ 출처 : uhptech.com



2. Purifier의 필요성



플랜트 공정에서는 원료 자체가 완벽하게 정제된 상태로 투입되지 않는 경우가 많습니다.



이로 인해 다음과 같은 문제가 발생할 수 있습니다.

1) 촉매 중독 (Catalyst Poisoning)

• 황(S), 수분(H₂O), CO 등은 촉매 활성을 저하시킵니다.



2) 장비 손상 및 부식

• 산성 성분 및 수분은 배관, 압축기, 열교환기 등에 부식을 유발합니다.



3) 제품 품질 저하

• 고순도 제품 생산 시 ppm 수준의 불순물도 치명적입니다.

따라서 Purifier는 단순한 부속 설비가 아닌, 공정 전체의 안정성과 경제성을 좌우하는 핵심 설비라고 볼 수 있습니다.





3. Purifier의 주요 작동 원리



Purifier는 제거 대상 물질에 따라 다양한 방식으로 동작합니다. 대표적인 원리는 다음과 같습니다.

1) 흡착 (Adsorption)

• 고체 표면에 불순물을 붙잡는 방식
• 대표 매체: Activated Carbon, Molecular Sieve
• 적용: 수분 제거, VOC 제거



2) 흡수 (Absorption)

• 액체 용매를 이용하여 불순물을 용해
• 적용: CO₂ 제거, H₂S 제거



3) 필터링 (Filtration)

• 물리적으로 입자를 걸러냄
• 적용: Dust, Particle 제거



4) 촉매 반응 (Catalytic Purification)

• 불순물을 화학적으로 변환 후 제거
• 예: CO → CO₂ 산화







4. Purifier의 주요 종류



Purifier는 처리 대상과 목적에 따라 다양한 형태로 분류됩니다.

1) Gas Purifier

• 수소, 질소, 천연가스 등에서 불순물 제거
• 예: Hydrogen Purifier, Nitrogen Purifier



2) Liquid Purifier

• 용액 내 불순물 제거
• 예: Oil Purifier, Water Treatment System



3) Air Purifier (Industrial)

• 계장공기(Instrument Air) 정제
• 수분, 오일, 미세입자 제거



4) Chemical Purifier

• 특정 화학물질 제거를 위한 특수 설계 장치
• 반도체 및 정밀화학 산업에서 중요







5. 주요 구성 요소 (Equipment 구성)



Purifier는 단순 장비처럼 보이지만, 실제로는 여러 구성요소로 이루어진 Package 설비 형태가 많습니다.



• Vessel (압력용기)
• Adsorbent / Filter Media
• Inlet/Outlet Nozzle
• Control Valve
• Pressure Gauge / Temperature Sensor
• Drain System
• Switching Valve (Dual Bed 시스템 시)

특히 Dual Bed 또는 Multi Bed 구조를 사용하여 연속 운전 중에도 유지보수가 가능하도록 설계하는 것이 일반적입니다.





6. 설계 및 운전 시 고려사항



Purifier는 단순 설치보다 설계 조건과 운전 조건이 매우 중요합니다.

1) 설계 고려사항

• 유량 (Flow Rate)
• 압력 및 온도 조건
• 제거 대상 물질 농도
• 요구되는 정제 수준 (ppm, ppb)



2) 운전 고려사항

• Breakthrough Time (흡착 포화 시점)
• 압력 강하 (Pressure Drop)
• Media 교체 주기
• Regeneration 필요 여부

특히 Adsorption 기반 Purifier는 다음과 같은 특성이 있습니다.



• 시간이 지남에 따라 성능 저하 발생
• 주기적인 Regeneration 또는 Media 교체 필요





7. Purifier vs Filter vs Separator 차이



많은 실무자들이 혼동하는 개념입니다.



구분	Purifier	Filter	Separator
목적	화학적/물리적 정제	입자 제거	상 분리
제거 대상	Gas, Liquid 내 불순물	고체 입자	액체/기체 상
방식	흡착, 흡수, 반응	물리적 차단	밀도 차



즉, Purifier는 단순 필터가 아닌 “정제(Process Purification)” 개념의 설비입니다.





8. 실제 적용 사례



1) 수소 플랜트

• CO 제거 Purifier → 촉매 보호



2) LNG / Gas Processing

• H₂S, CO₂ 제거 → 부식 방지



3) 반도체 공정

• 초고순도 가스 정제 (ppb 수준)



4) 발전소

• 계장공기 정제 → 제어 시스템 안정성 확보





9. 결론

Purifier는 단순한 보조 설비가 아니라, 플랜트 공정의 품질과 안전을 좌우하는 핵심 장치입니다.



특히 최근 산업에서는 고순도 제품 요구가 증가함에 따라 Purifier의 역할은 더욱 중요해지고 있습니다.



설계, 운전, 유지보수까지 종합적으로 고려해야 하며, 적절한 Purifier 선택이 곧 공정 경쟁력으로 이어집니다.
