플랜트 설비 A to Z (9) : 저장 탱크(Storage Tank)란 무엇인가?

1. 저장 탱크(Storage Tank)의 개요



플랜트 산업에서 저장 탱크(Storage Tank)는 원료, 중간제품, 완제품을 일정 기간 안전하게 저장하는 핵심 설비입니다.



특히 석유화학, 정유, 가스, 발전 플랜트 등에서는 공정의 연속성과 안정성을 유지하기 위해 반드시 필요한 요소입니다.



저장 탱크는 단순히 “담아두는 용기”가 아니라,



• 공정 간 Buffer 역할
• 수요와 생산의 시간차 조정
• 안전한 물질 관리 및 품질 유지

라는 중요한 기능을 수행합니다.

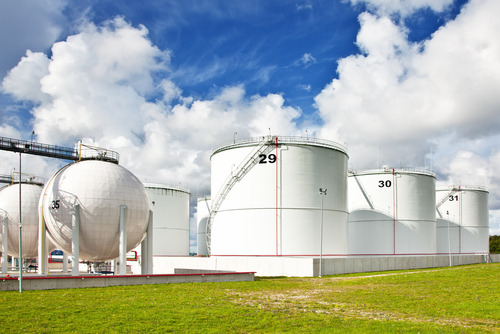

저장탱크는 목적과 운전/설계 조건에 따라 크기와 외형이 정해집니다. ❘ 출처 : gsctanks.com



2. 저장 탱크의 필요성

플랜트에서 저장 탱크가 필수적인 이유는 다음과 같습니다.

1) 공정 안정성 확보

공정은 항상 일정하게 돌아가지 않습니다.



→ 생산량 변동, 설비 트립(Trip), 유지보수 발생



이때 저장 탱크는 완충(Buffer 역할)을 수행하여 공정 전체의 Shutdown을 방지합니다.



2) 수요 대응 및 재고 관리

제품 생산과 출하 타이밍은 항상 일치하지 않습니다.

→ 저장 탱크는 재고 저장 및 공급 조절 기능을 수행합니다.



3) 안전 확보

위험물(가연성, 독성 물질 등)은 반드시 안전하게 저장되어야 합니다.



→ 설계 기준(API, NFPA 등)을 통해 안전성 확보





3. 저장 탱크의 주요 분류



저장 탱크는 저장 물질과 운전 조건에 따라 여러 형태로 구분됩니다.

1) 형태에 따른 분류

(1) Fixed Roof Tank (고정 지붕 탱크)

• 가장 기본적인 형태
• 지붕이 고정되어 있음
• 휘발성이 낮은 액체 저장에 적합

👉 특징



• 구조 단순, 비용 저렴
• 증발 손실 발생 가능



(2) Floating Roof Tank (부유 지붕 탱크)

• 액체 표면 위에 지붕이 떠 있는 구조

👉 특징



• 증발 손실 최소화
• VOC(휘발성 유기화합물) 배출 감소
• 주로 원유, 휘발성 액체 저장



(3) Spherical Tank (구형 탱크)

• 구 형태 구조

👉 특징



• 내부 압력 분산에 유리
• 고압가스 저장에 적합 (LPG 등)



(4) Bullet Tank (수평 원통형 탱크)

• 길쭉한 원통형 구조

👉 특징



• 중소 용량 저장
• LPG, LNG 일부 저장에 활용



2) 저장 물질에 따른 분류

구분	설명
Atmospheric Tank	대기압 또는 저압 저장
Pressurized Tank	고압 상태 저장
Cryogenic Tank	극저온 저장 (LNG 등)







4. 저장 탱크의 주요 구성 요소



저장 탱크는 단순 구조처럼 보이지만 다양한 설비가 포함됩니다.

1) Shell (외벽)

• 탱크의 본체 구조
• 내부 압력 및 외부 하중 견딤



2) Roof (지붕)

• 고정형 또는 부유형
• 외부 환경 보호 및 증발 방지



3) Bottom Plate (바닥판)

• 누설 방지 핵심 부위
• Corrosion 관리 매우 중요



4) Nozzle 및 Piping 연결부

• 유체 유입/유출
• 계측 및 안전장치 연결



5) 계측 장치 (Instrumentation)

• Level Gauge (액위 측정)
• Temperature Sensor
• Pressure Gauge





5. 저장 탱크 설계 기준 및 규격

저장 탱크는 안전과 직결되기 때문에 국제 기준을 따릅니다. 대표적인 설계 기준은 다음과 같습니다.



• API 650 : 대기압 저장 탱크 설계 기준
• API 620 : 저압 저장 탱크
• ASME Boiler & Pressure Vessel Code : 압력 용기 설계
• NFPA : 화재 안전 기준

👉 실무에서는 저장 물질, 압력, 온도에 따라 적절한 Code를 적용합니다.





6. 저장 탱크의 설계 시 고려 요소



1) 저장 물질 특성

• 인화성
• 독성
• 부식성



2) 운전 조건

• 온도
• 압력
• 저장 기간



3) 환경 조건

• 풍하중 (Wind Load)
• 지진 하중 (Seismic Load)



4) 부식 및 유지보수

• 내부 코팅
• Cathodic Protection 적용







7. 저장 탱크의 안전 설비



저장 탱크는 사고 발생 시 큰 피해로 이어질 수 있기 때문에 다양한 안전장치를 포함합니다.

주요 안전 설비

• Pressure Relief Valve (PRV)
• Emergency Vent
• Flame Arrestor
• Overfill Protection System
• Leak Detection System

👉 특히 Overfill(과충전)은 주요 사고 원인이므로 반드시 관리해야 합니다.





8. 저장 탱크의 실제 문제 사례



1) Corrosion (부식)

• Bottom Plate에서 가장 많이 발생
• 장기적으로 Leak 발생 위험



2) Floating Roof Seal 손상

• VOC 배출 증가
• 환경 규제 위반 가능



3) Level 계측 오류

• Overfill 사고 발생 가능

👉 따라서 정기적인 Inspection (API 653)이 필수입니다.





9. 결론

저장 탱크(Storage Tank)는 플랜트에서 단순 저장 설비가 아니라 공정 안정성, 안전성, 경제성을 동시에 책임지는 핵심 인프라입니다.



특히 저장 물질의 특성과 운전 조건에 따라 다양한 형태와 설계 기준이 적용되며, 안전사고를 방지하기 위한 설계 및 유지보수 관리가 매우 중요합니다.



플랜트 실무에서는



• 설계 기준(API Code) 이해
• 운영 중 발생 가능한 문제 대응
• 정기 점검 및 유지보수 전략

이 필수 역량으로 요구됩니다.
