플랜트 설비 A to Z (15) : Flowmeter란 무엇인가?

플랜트에서 유체를 다루는 거의 모든 공정에는 “얼마나 흐르고 있는가”라는 질문이 따라옵니다. 배관 내부의 유량을 정확하게 알지 못하면 생산량 계산, 에너지 관리, 품질 제어, 설비 보호까지 모두 흔들릴 수 있습니다. 그래서 플랜트 계측에서 가장 기본적이면서도 중요한 장비 중 하나가 바로 Flowmeter(유량계)입니다.



유량계는 단순히 숫자를 표시하는 장비가 아닙니다. 공정 운전 상태를 해석하고, 제어 시스템의 기준값을 제공하며, 이상 상황을 조기에 감지하는 핵심 센서입니다.



이번 글에서는 플랜트 실무 관점에서 Flowmeter의 개념, 측정 원리, 주요 종류, 선정 기준, 실제 운전 시 주의사항까지 정리해 보겠습니다.

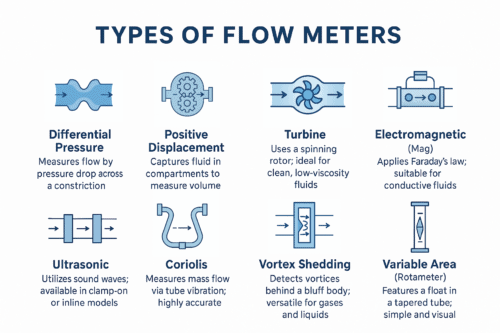

유량계는 목적에 따라, 유체의 성질에 따라 다양한 종류의 유량계를 선택 할 수 있습니다. ❘ 출처 : turbinesincorporated.com



Flowmeter란 무엇인가?



Flowmeter는 배관 내부를 흐르는 액체, 기체, 증기 등의 유량(flow rate)을 측정하는 계측기입니다.



실무에서 유량은 크게 두 가지로 구분합니다.



• 체적 유량 (Volumetric Flow Rate)
  단위 시간당 흐르는 체적입니다. 일반적으로 m³/h, L/min, Nm³/h 등을 사용합니다.



• 질량 유량 (Mass Flow Rate)
  단위 시간당 흐르는 질량입니다. 일반적으로 kg/h, t/h 등을 사용합니다.

같은 유체라도 온도와 압력 변화에 따라 밀도가 달라질 수 있기 때문에, 가스나 증기 서비스에서는 체적 유량만으로는 실제 공정 상태를 정확히 판단하기 어려운 경우가 많습니다. 이런 이유로 질량 유량 또는 보정 유량 개념이 중요해집니다.





왜 Flowmeter가 중요한가?



플랜트에서 유량 측정은 단순한 운전 데이터 이상의 의미를 가집니다.

1. 공정 제어의 기준값

유량은 압력, 온도, 레벨과 함께 대표적인 4대 공정 변수입니다.



Control valve, pump, compressor 등의 운전 조건은 대부분 유량과 직접 연결됩니다.



예를 들어 반응기에 공급되는 원료 유량이 설계값보다 낮아지면 생산량 저하가 발생하고, 반대로 과도하게 증가하면 반응 안정성 문제가 생길 수 있습니다.



2. 에너지 관리 및 원가 계산

증기, 냉각수, 질소, 압축공기 같은 유틸리티 사용량은 대부분 유량 데이터를 기반으로 계산합니다.



최근에는 ESG, 에너지 절감, 탄소배출 관리가 중요해지면서 유량계 데이터의 신뢰성이 비용과 직결되는 경우가 많습니다.



3. 이상 상태 조기 감지

유량 데이터는 설비 이상 징후를 매우 빠르게 보여줍니다.



예를 들어 다음과 같은 경우가 있습니다.



• Strainer 막힘
• Control valve sticking
• 배관 fouling
• Pump 성능 저하
• 누설(leak)

즉, 유량계는 단순한 계측 장비가 아니라 운전 상태를 해석하는 진단 도구이기도 합니다.





Flowmeter는 무엇을 측정하는가?



유량계는 실제로 여러 물리량을 직접 또는 간접적으로 측정합니다.



대표적으로는 다음과 같습니다.



• 차압
• 유속
• 전자기 유도 전압
• 질량에 의한 관성력
• 초음파 전달 시간

즉, 유량계는 유량 자체를 직접 보는 장비라기보다, 다른 물리량을 측정한 뒤 이를 유량으로 환산하는 장비라고 이해하는 것이 정확합니다.





대표적인 Flowmeter 종류



1. Differential Pressure Flowmeter (차압식 유량계)

플랜트에서 가장 오래되고 널리 쓰이는 방식입니다. Orifice plate, Venturi tube, Flow nozzle 등이 대표적입니다.



원리

배관 내에 단면적이 작은 제한부(restriction)를 만들면 유속이 증가하고 정압이 감소합니다.



제한부 전후의 압력 차를 측정하여 유량을 계산합니다.



베르누이 방정식과 연속방정식을 기반으로 합니다.



특징

장점



• 구조가 단순합니다.
• 고온·고압 서비스에 적용이 쉽습니다.
• 표준화된 설계 기준이 많습니다.

단점



• 영구 압력손실(permanent pressure loss)이 발생합니다.
• 유량이 낮을 때 정확도가 떨어질 수 있습니다.
• 설치 직관부 요구가 큽니다.

실무에서는 비용 대비 범용성이 매우 높지만 에너지 손실을 고려해야 하는 방식입니다.



2. Electromagnetic Flowmeter (전자유량계)

전도성 액체 측정에 매우 널리 사용됩니다.



원리

패러데이 전자기 유도 법칙을 이용합니다.



도전성 유체가 자기장을 통과하면 유속에 비례하는 전압이 발생합니다.

특징

장점



• 압력손실이 거의 없습니다.
• 슬러리, 폐수, 부식성 액체에 강합니다.
• 유지보수가 비교적 단순합니다.

단점



• 비전도성 유체에는 사용할 수 없습니다.
• 기체나 증기에는 부적합합니다.

실무에서는 공업용수, 폐수처리, 화학약품 라인에서 매우 자주 사용됩니다.



3. Vortex Flowmeter (와류식 유량계)

배관 내 bluff body 뒤에서 발생하는 Kármán vortex 주파수를 측정합니다.



특징



• 액체, 기체, 증기 모두 적용 가능합니다.
• 구조가 비교적 단순합니다.
• 증기 유량 측정에 많이 사용됩니다.

다만 저유속 영역에서는 정확도 저하가 발생할 수 있고, 배관 진동의 영향을 받을 수 있습니다.



4. Coriolis Mass Flowmeter (코리올리 질량유량계)

질량 유량을 직접 측정하는 대표 장비입니다.

특징

장점



• 높은 정확도를 가집니다.
• 밀도와 온도 보정이 가능합니다.
• 질량 유량 직접 측정이 가능합니다.

단점



• 가격이 높습니다.
• 대구경 배관에서는 경제성이 떨어질 수 있습니다.
• 진동 민감도가 있을 수 있습니다.

실무에서는 정밀 원료 주입, 반도체 특수가스, 화학 정량 주입 등에 많이 사용됩니다.



5. Ultrasonic Flowmeter (초음파 유량계)

초음파 전달 시간 또는 도플러 효과를 이용합니다.



특징



• 비접촉 또는 clamp-on 방식이 가능합니다.
• 기존 배관 개조 없이 설치 가능한 경우가 많습니다.
• 유지보수 부담이 낮습니다.

다만 유체 상태, 기포, 고형물 등에 따라 정확도 영향이 있을 수 있습니다.





Flowmeter 선정 시 무엇을 봐야 할까?



실무에서는 “어떤 유량계를 쓸 것인가”보다 “어떤 조건에서 가장 신뢰성 있게 측정할 것인가”가 더 중요합니다.

유체 특성

다음 항목을 먼저 확인해야 합니다.



• 액체 / 기체 / 증기
• 밀도
• 점도
• 전도도
• 고형물 포함 여부
• 기포 발생 가능성
• 부식성 여부



운전 조건



• 정상 유량
• 최소 유량
• 최대 유량
• 설계 압력
• 설계 온도
• Turndown requirement

특히 최소 유량에서의 측정 신뢰성을 놓치면 실제 운전에서 문제가 자주 발생합니다.



배관 조건



• 배관 크기
• 직관부 확보 가능 여부
• 배관 진동
• 설치 방향
• 배관 내 유체 충만 여부

실제로 현장에서는 배관 조건 때문에 이론상 적합한 유량계가 설치 불가능한 경우도 많습니다.





실무에서 자주 발생하는 문제



1. Straight run 부족

유량계 앞뒤 직관부가 부족하면 유속 프로파일이 왜곡됩니다.



그 결과 측정값이 불안정해질 수 있습니다.



2. Two-phase flow 발생

기체가 섞인 액체 또는 액적이 포함된 가스는 오차를 크게 증가시킵니다.



특히 DP meter, vortex meter에서 민감하게 나타납니다.



3. Range 선정 오류

정상 유량만 기준으로 선정하면 startup, turndown, low-load 운전에서 문제가 생깁니다.



실무에서는 normal flow보다 operating envelope 전체를 기준으로 봐야 합니다.



4. 설치 위치 문제

다음 위치는 가급적 피하는 것이 좋습니다.



• pump discharge 직후
• elbow 바로 뒤
• control valve 바로 후단
• cavitation 발생 가능 구간





실무에서 기억해야 할 핵심

Flowmeter는 단순히 “유량을 읽는 장비”가 아닙니다. 플랜트에서 유량계는 다음을 동시에 결정합니다.



• 공정 안정성
• 생산량
• 에너지 비용
• 제어 품질
• 설비 진단 능력

따라서 카탈로그의 정확도 숫자보다 더 중요한 것은 실제 현장 조건에서 얼마나 신뢰성 있게 측정할 수 있는가입니다.



실무 경험상 좋은 유량계란 가장 비싼 장비가 아니라, 해당 공정에서 가장 예측 가능하고 재현성 있게 동작하는 장비라고 볼 수 있습니다.





마무리

Flowmeter는 플랜트에서 가장 기본적인 계측기 중 하나이지만, 실제 현장에서는 단순한 “유량 표시기” 이상의 의미를 가집니다. 유량 데이터는 생산량 계산, 공정 제어, 에너지 관리, 설비 보호, 이상 징후 진단까지 폭넓게 활용되기 때문입니다.



실무에서 중요한 점은 카탈로그상의 최고 정확도보다 실제 운전 조건에서 얼마나 안정적이고 재현성 있게 측정할 수 있는가입니다. 같은 유량계라도 유체의 물성, 운전 범위, 설치 위치, 직관부 조건, 유지보수 환경에 따라 성능 차이가 크게 발생할 수 있습니다.



따라서 유량계 선정은 단순히 계기 사양을 비교하는 작업이 아니라, 공정 조건과 현장 제약을 함께 검토하는 엔지니어링 판단 과정으로 접근하는 것이 바람직합니다. 설계 단계에서 이 부분을 충분히 검토하면 운전 안정성 향상은 물론 유지보수 비용 절감과 장기적인 설비 신뢰성 확보에도 도움이 됩니다.



결국 좋은 Flowmeter란 가장 고가의 장비가 아니라, 해당 공정에서 필요한 정확도와 신뢰성을 지속적으로 제공할 수 있는 장비라고 정리할 수 있습니다.
