플랜트 설비 A to Z (1) : Cold Trap이란 무엇인가?

본 글을 시작으로 시리즈로 다루는 "플랜트 설비 A to Z"입니다. 플랜트 설비에 해당되는 모든 설비 (Stationary, Rotating, Package, Miscellaneous etc)를 다룰 예정입니다. 제조업에 재직 중이시거나, 제조업에 취업을 희망하시는 분들께 도움 될 수 있는 이야기를 제공합니다.

1. Cold Trap이란 무엇인가?

Cold Trap(콜드 트랩)은 기체 또는 증기 내 포함된 특정 성분을 저온에서 응축 또는 고체화시켜 제거하는 설비입니다.
주로 진공 시스템이나 가스 처리 공정에서 사용되며, 불순물 제거 및 장비 보호를 목적으로 합니다.



쉽게 말해,

👉 “차갑게 만들어서 원하지 않는 성분을 잡아두는 장치”라고 이해하시면 됩니다.

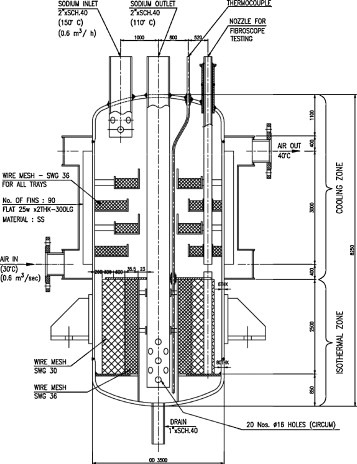

통상 Cold Trap의 Drawing은 사진과 같습니다 ❘ 출처 : sciencedirect.com



2. Cold Trap의 작동 원리

Cold Trap의 핵심 원리는 상변화(Phase Change)입니다.

• 특정 물질은 온도가 낮아지면
  → 기체 → 액체 (응축)
  → 또는 기체 → 고체 (승화 역반응)

이를 이용하여 다음과 같은 방식으로 작동합니다.

🔹 기본 원리 흐름

1. 고온의 가스 또는 증기 유입
2. Cold Trap 내부에서 급격한 냉각
3. 응축 또는 고체화 발생
4. 불순물은 Trap 내부에 포집
5. 정제된 가스만 통과





3. Cold Trap의 주요 구성 요소

• 냉각부 (Cooling Surface)
  → 액체질소(LN₂), 드라이아이스, 냉매 등 사용
• Trap 챔버
  → 응축/포집 공간
• 입출구 라인
  → 가스 유입 및 배출
• Drain 또는 Cleaning 구조
  → 축적된 물질 제거





4. Cold Trap의 특징

✔️ 주요 특징

• 저온 기반 분리 설비
• 진공 시스템과 함께 사용되는 경우 많음
• 선택적 물질 제거 가능 (응축점 차이 이용)



✔️ 적용 분야

• 진공 펌프 보호
• 반도체 및 화학 공정
• 수분 제거 (Dehydration)
• 용매 회수 (Solvent Recovery)





5. Cold Trap의 장점과 단점

✅ 장점

1. 높은 제거 효율
   • 특정 성분을 거의 완벽하게 포집 가능
2. 장비 보호 효과
   • 진공 펌프 오염 방지
3. 구조 단순
   • 기계적 구동부가 적어 고장 위험 낮음
4. 에너지 효율적
   • 특정 조건에서는 매우 경제적



❌ 단점

1. 저온 유지 비용 발생
   • 액체질소 사용 시 운영비 증가
2. 주기적인 유지보수 필요
   • 포집된 물질 제거 필요
3. 처리량 제한
   • 대용량 공정에는 부적합한 경우 존재
4. 응축 대상 제한
   • 응축점이 낮은 물질은 제거 어려움





📌 6. Cold Trap vs 다른 분리 설비

구분	Cold Trap	Scrubber	Filter
원리	응축/고체화	흡수	물리적 차단
대상	증기/가스	가스	입자
유지비	중간~높음	중간	낮음
효율	매우 높음	조건 의존	입자 중심

👉 즉, Cold Trap은 “온도를 이용한 분리”라는 점에서 차별화됩니다.





7. 실무에서의 핵심 고려사항

현장에서 Cold Trap을 적용할 때는 단순 이론보다 아래 요소가 중요합니다.

🔹 1) 응축 온도 선정

• 제거 대상 물질의 증기압 곡선 기반 설계 필요
• 너무 높은 온도 → 제거 불가
• 너무 낮은 온도 → 과도한 비용 발생



🔹 2) 위치 선정

• 진공 펌프 전단에 설치하는 것이 일반적
• 이유:
  → 펌프 오염 방지
  → 유지보수 비용 절감



🔹 3) 트랩 용량 계산

• 유입 유량 대비 충분한 체적 확보 필요
• 부족할 경우:
  → 포집 포화 → 효율 급감



🔹 4) 유지보수 전략

• Drain 주기 설정
• Cleaning 접근성 확보 필수
• 특히 유기용매 사용 시 슬러지화 주의





8. 실무 사례 (현장 관점)

✔️ 진공 시스템에서 가장 흔한 문제:

• 펌프 오일 오염
• 내부 부식
• 성능 저하

👉 Cold Trap 설치 후:

• 펌프 수명 증가
• 유지비 절감
• 안정적 운전 확보

즉, 단순 보조 설비가 아니라



👉 “설비 보호 핵심 장치”로 보는 것이 맞습니다.





9. 결론

Cold Trap은 단순한 냉각 장치가 아니라, 온도 차이를 이용해 불순물을 제거하는 고효율 분리 설비입니다.



특히 진공 및 화학 공정에서는

• 장비 보호
• 공정 안정성 확보
• 유지비 절감
  이라는 측면에서 필수적인 역할을 수행합니다.

다만, 저온 유지 비용과 유지보수 부담이 존재하기 때문에



👉 적절한 설계 조건과 운전 전략이 핵심입니다.
