Thermosiphon에 대한 고찰: 자연순환의 원리와 설계 핵심 완벽 정리

1. Thermosiphon이란 무엇인가?

Thermosiphon(서모사이펀)은 펌프 없이 자연적으로 유체를 순환시키는 열전달 시스템을 의미합니다.



유체의 밀도 차이(temperature-induced density difference)를 이용하여 흐름이 발생하는 것이 핵심 원리입니다.



즉,

• 가열된 유체 → 밀도 감소 → 상승
• 냉각된 유체 → 밀도 증가 → 하강

이러한 자연 순환(Natural Circulation)에 의해 시스템이 구성됩니다.

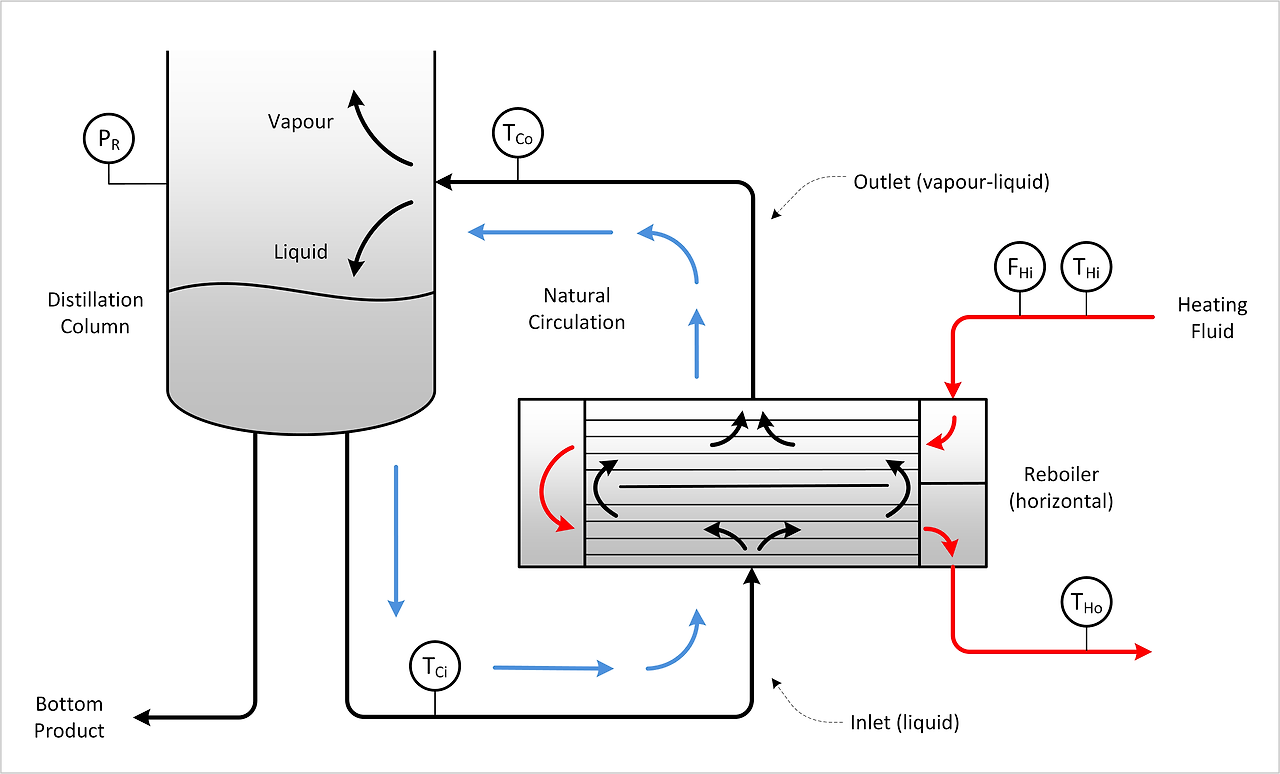

Thermosiphon은 증류탑에서 쓰이는 경우가 많습니다. ❘ 춣처 : chrisboljkovac.com



2. Thermosiphon의 기본 원리

Thermosiphon은 열역학 및 유체역학의 기본 원리에 기반합니다.

(1) 구동력: 밀도 차이에 의한 정수압 차

유체 순환을 유도하는 주요 힘은 다음과 같습니다.

• 밀도 차이 (Δρ)
• 높이 차이 (ΔH)

구동 압력은 다음과 같이 표현할 수 있습니다.



\[\Delta P_{driving} = g \cdot \Delta \rho \cdot H\]



여기서

• g: 중력가속도
• Δρ: 유체 밀도 차
• H: 상승 높이

👉 즉, 높이차와 온도 차가 클수록 순환이 잘 발생합니다.



(2) 저항: 마찰 및 손실

실제 시스템에서는 다음과 같은 저항이 존재합니다.

• 배관 마찰 손실
• 국부 손실 (엘보, 밸브 등)
• 열교환기 내부 압력 강하

따라서 설계 시 반드시 아래 조건이 만족되어야 합니다.



\[\Delta P_{driving} > \Delta P_{loss}\]



👉 이 조건이 깨지면 순환이 정지하거나 불안정해집니다.





3. Thermosiphon의 주요 유형

Thermosiphon은 크게 다음과 같이 분류됩니다.

(1) Open Thermosiphon

• 외부와 연결된 시스템
• 태양열 온수 시스템에서 많이 사용



(2) Closed Thermosiphon

• 밀폐된 루프 구조
• 산업 플랜트에서 일반적



(3) Two-phase Thermosiphon

• 액체 → 증기 → 액체 순환
• Reboiler에서 대표적으로 사용

👉 특히 정유/석유화학 공정에서는 Two-phase Thermosiphon Reboiler가 핵심 설비입니다.





4. Thermosiphon Reboiler의 설계 핵심

Thermosiphon이 가장 많이 활용되는 곳은 Reboiler 시스템입니다.

(1) Circulation Ratio (순환비)

• 순환 유량 / 증발 유량
• 일반적으로 3~10 범위 사용

👉 너무 낮으면:

• Dry-out 발생
• 열전달 저하

👉 너무 높으면:

• 불필요한 압력 손실 증가



(2) Static Head 확보

Thermosiphon 설계에서 가장 중요한 요소입니다.

• Reboiler와 Column Bottom 간 높이차 확보
• 일반적으로 2~6 m 이상 확보

👉 높이가 부족하면 순환 자체가 불가능합니다.



(3) Vapor Fraction 관리

• 출구에서 과도한 기화 발생 시
• Flow instability (slug flow, oscillation) 발생

👉 설계 시 vapor fraction 10~30% 수준 유지가 일반적입니다.



(4) Pressure Drop 최소화

• 배관 길이 최소화
• Elbow 및 Valve 최소화
• 열교환기 튜브 설계 최적화

👉 Thermosiphon은 “저항에 매우 민감한 시스템”입니다.





5. Thermosiphon의 장점과 단점

장점

• 펌프 불필요 → 유지보수 비용 감소
• 에너지 소비 없음
• 구조 단순 → 신뢰성 높음
• 정전 시에도 작동 가능



단점

• 설계 제약 (높이 필요)
• 부하 변화 대응 어려움
• Start-up 시 불안정성
• Fouling 발생 시 성능 급격 저하



6. 실무에서 자주 발생하는 문제

(1) Circulation Failure

원인:

• 높이 부족
• 압력 손실 과다
• 온도 차 부족

👉 해결:

• 배관 재설계
• 열부하 조정
• Layout 개선



(2) Flow Oscillation

원인:

• Two-phase instability
• Vapor fraction 과다

👉 결과:

• 열전달 저하
• 장비 진동



(3) Dry-out

원인:

• 순환량 부족
• 과도한 열부하

👉 결과:

• Tube overheating
• 장비 손상





7. Thermosiphon 설계 시 엔지니어 판단 포인트

실무적으로 가장 중요한 판단 기준은 다음과 같습니다.

• Driving head vs Pressure drop balance
• 적절한 circulation ratio 설정
• Layout (높이, 배관 길이) 최적화
• 운전 안정성 (vapor fraction control)

👉 단순 계산이 아니라 “유체 거동을 이해한 설계”가 핵심입니다.





8. 결론

Thermosiphon은 단순한 자연순환 시스템처럼 보이지만, 실제로는 열역학, 유체역학, 공정 설계가 복합적으로 작용하는 고난도 설계 영역입니다.



특히 산업 플랜트에서는 다음이 중요합니다.

• 충분한 구동력 확보
• 압력 손실 최소화
• 2상 유동 안정성 관리

결론적으로 Thermosiphon 설계의 본질은 다음과 같습니다.



👉 “자연이 흐르게 만들되, 흐르지 못하는 이유를 제거하는 것”입니다.
