열교환기 Vertical / Horizontal / Sloped 설치 이유 총 정리

열교환기는 화학, 정유, 발전, HVAC 등 다양한 산업에서 핵심 설비로 활용되며, 설치 방향(Vertical / Horizontal / Inclined)은 단순한 구조 선택이 아닌 성능, 유지보수, 안전성에 직결되는 중요한 설계 요소입니다.



본 글에서는 열교환기의 설치 방향별 특징과 실제 엔지니어링 판단 기준을 근거 기반으로 정리해드립니다.





1. 열교환기 설치 방향이 중요한 이유

열교환기의 방향은 다음 요소에 직접적인 영향을 미칩니다.

• 유체의 흐름 특성 (Flow pattern)
• 기체/액체 분리 효율
• 열전달 성능 (Heat transfer efficiency)
• Fouling 및 Drainability
• 유지보수 접근성
• 설치 공간 및 구조물 설계

특히 2상 유동(기체 + 액체)이 포함된 경우에는 설치 방향이 성능을 좌우하는 핵심 변수가 됩니다.





2. Vertical (수직형) 열교환기 설치 이유

2.1 주요 특징

• 중력 방향과 유체 흐름이 일치 또는 반대 방향
• 기체와 액체의 자연 분리 용이
• 상대적으로 설치 면적이 작음



2.2 적용 이유

① 기액 분리가 필요한 경우

• Condenser, Reboiler에서 주로 사용
• 기체는 상부로, 액체는 하부로 자연 분리

👉 예: 증기 응축기 (Steam Condenser)

② 자연순환(Natural Circulation) 시스템

• 밀도 차이에 의한 순환 유도
• 별도 펌프 없이 운전 가능

③ 공간 제약이 있는 경우

• 플랜트 면적이 부족할 때 유리



2.3 단점

• 유지보수 어려움 (튜브 인출 제한)
• 구조물 높이 증가 → 설치비 상승
• 고소 작업 필요

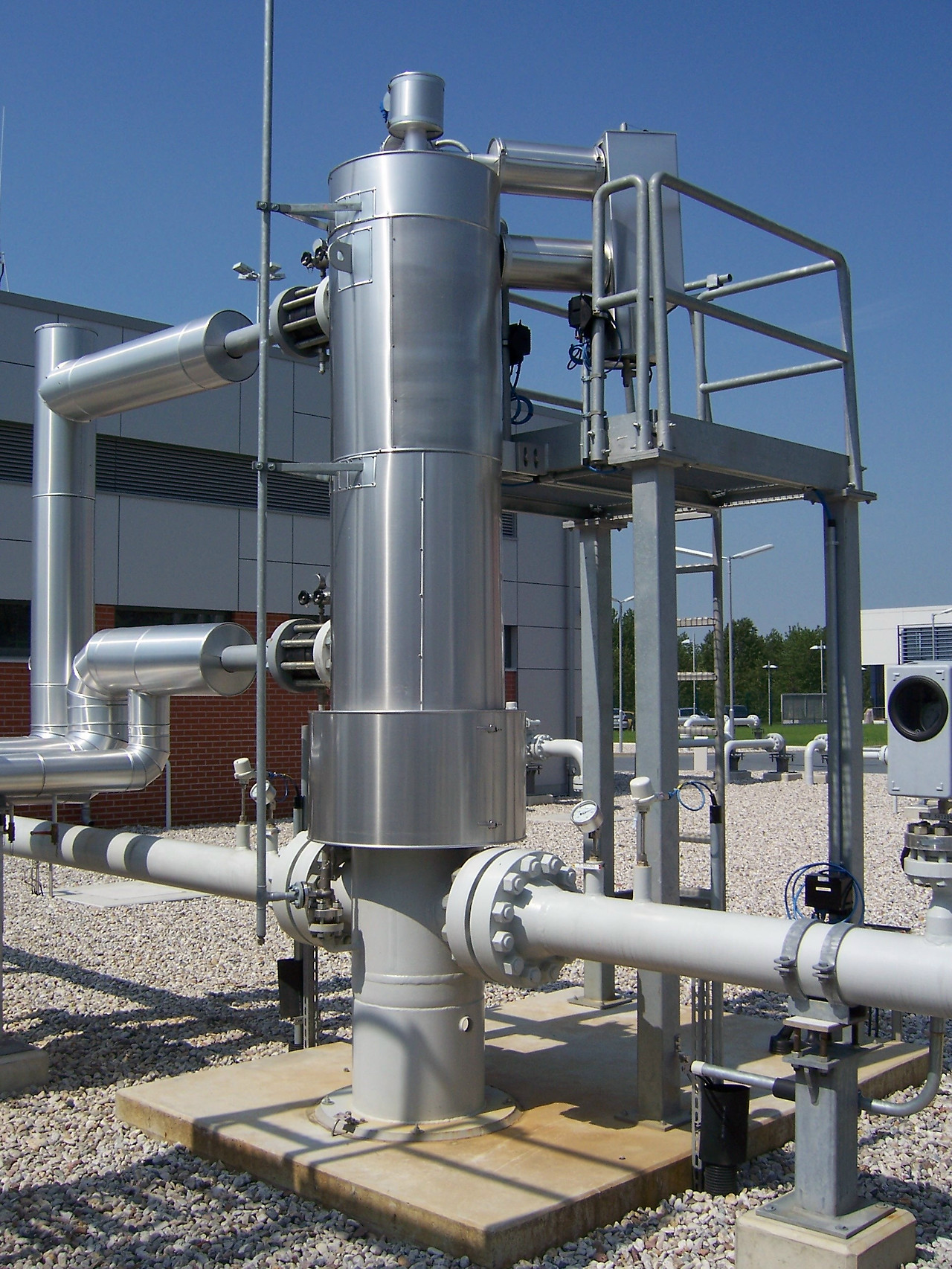

Thermosiphon을 이용하거나 플랜트 설치면적이 제한될 경우 Vertical 방식으로 설치하기도 합니다. ❘ 출처 : heat.at



3. Horizontal (수평형) 열교환기 설치 이유

3.1 주요 특징

• 가장 일반적인 형태 (Shell & Tube의 표준)
• 안정적인 유체 분배 가능
• 유지보수 용이

3.2 적용 이유

① 유지보수 및 접근성

• Tube bundle 인출이 쉬움
• Cleaning 및 Inspection 용이

② 단상 유동 (Single Phase Flow)

• 액체-액체, 기체-기체 열교환에 적합

③ 대용량 처리

• 대형 장비 제작 및 설치에 유리



3.3 단점

• 설치 면적이 큼
• 기액 분리 성능이 떨어질 수 있음
• Drain이 완전하지 않을 수 있음 (Dead zone 발생)

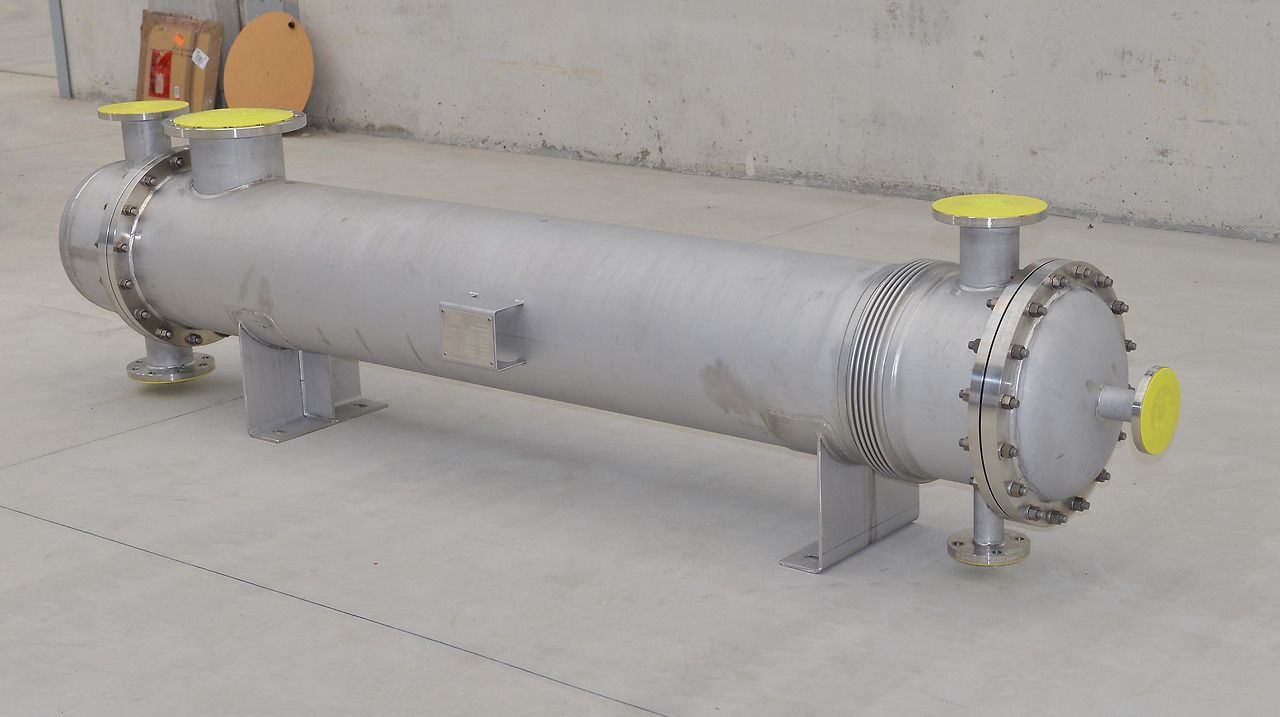

실무에서는 Horizontal 방식으로 설치되는 경우가 일반적입니다. ❘ 출처 : coprinox.it



4. Sloped (기울기형) 열교환기 설치 이유

기울기 설치는 일반적으로 5~45° 수준의 기울기를 고려합니다.



기울기 설치의 경우, 상대적으로 특수한 케이스지만, 실무에서는 꽤 중요한 역할을 합니다.



4.1 적용 이유

① Drainability 확보

• 완전 배출이 필요한 시스템
• 특히 점성 유체 또는 슬러지 포함 유체

👉 Dead zone 제거 목적

② 2상 유동 제어

• 기체와 액체의 흐름을 유도하여
• 특정 방향으로 분리/배출

③ Fouling 감소

• 침전물 축적 방지
• 자정(Self-cleaning) 효과 일부 기대



4.2 대표 적용 사례

• Slurry heat exchanger
• Waste heat recovery system
• Condensate drainage 개선 목적





5. 설치 방향 선정 시 엔지니어 판단 기준

실무에서는 다음 기준을 종합적으로 고려합니다.

5.1 유체 특성

• 기체/액체 여부
• 점도, 밀도
• Fouling tendency



5.2 운전 조건

• 2상 유동 여부
• 자연순환 필요성
• 압력 및 온도 조건



5.3 유지보수 전략

• Cleaning 주기
• Tube bundle 교체 가능성



5.4 플랜트 레이아웃

• 설치 공간
• 구조물 높이 제한
• 배관 routing





6. Vertical vs Horizontal vs Inclined 비교 요약



구분	Vertical	Horizontal	Sloped
기액 분리	매우 우수	보통	조절 가능
유지보수	어려움	매우 용이	보통
설치 공간	적음	큼	중간
Drainability	우수	불리	매우 우수
적용 분야	Condenser, Reboiler	일반 열교환	특수 공정









7. 결론

열교환기의 설치 방향은 단순한 구조 선택이 아니라 공정 특성에 최적화된 엔지니어링 판단 결과입니다.

• Vertical: 기액 분리, 자연순환이 핵심인 경우
• Horizontal: 유지보수성과 범용성이 중요한 경우
• Sloped: Drainability 및 Fouling 제어가 중요한 경우

실무에서는 단일 기준이 아닌 유체 특성 + 운전 조건 + 유지보수 전략 + 설치 환경을 종합적으로 고려하여 최적의 방향을 선정하는 것이 중요합니다.
