플랜트 설비 A to Z (3) : Filter란 무엇인가?

플랜트에서 유체를 다루는 모든 공정에는 불순물(Particles, Contaminants)이 존재합니다.



이러한 불순물을 제거하지 않으면 설비 손상, 제품 품질 저하, 심지어는 대형 사고로 이어질 수 있습니다.



이때 핵심적으로 사용되는 설비가 바로 Filter(필터)입니다.



이번 글에서는 Filter의 정의부터 원리, 종류, 중요성, 실무 적용 포인트까지 체계적으로 정리해 드리겠습니다.

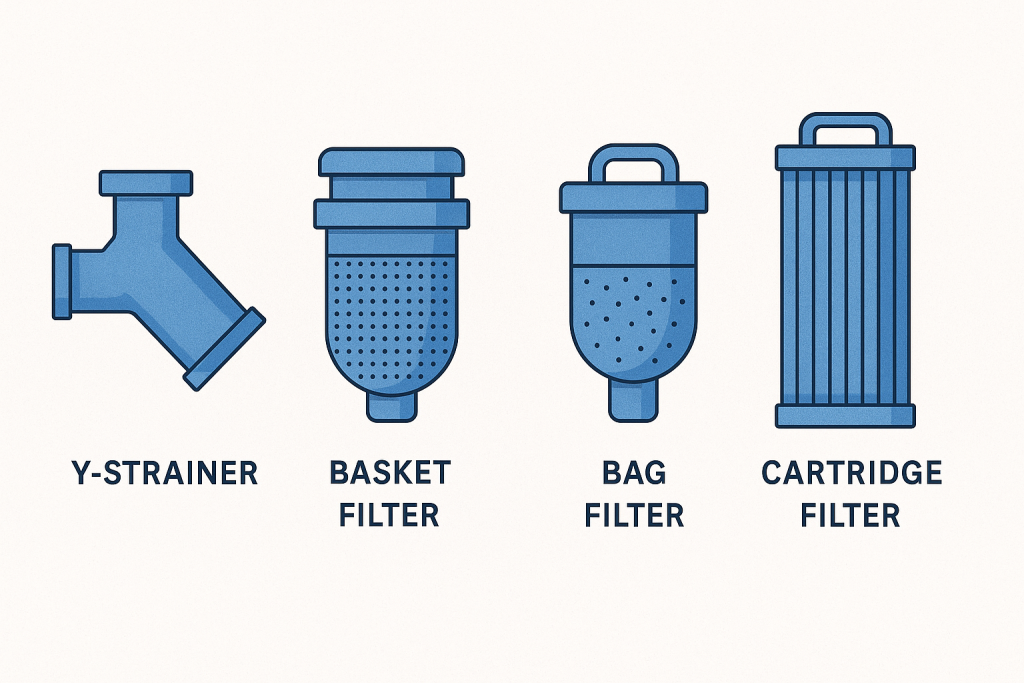

이번 글에서 다루는 필터의 종류는 사진과 같습니다 ❘ 출처 : lneya.com



1. Filter의 정의

Filter란 유체(액체 또는 기체) 내에 포함된 고체 입자 또는 불순물을 제거하는 설비를 의미합니다.



플랜트에서는 다음과 같은 목적으로 사용됩니다.

• 장비 보호 (펌프, 밸브, 압축기 등)
• 제품 품질 유지
• 공정 안정성 확보
• 환경 규제 대응

👉 즉, “보이지 않는 리스크를 제거하는 1차 방어 설비”라고 보시면 됩니다.





2. 작동 원리 (Operating Principle)

Filter의 기본 원리는 매우 직관적입니다.



👉 유체를 다공성 매체(Filter Media)에 통과시켜 입자를 걸러내는 방식

✔️ 핵심 메커니즘

• Straining (체거름) : 입자 크기가 공극보다 클 경우 물리적으로 차단
• Interception (포획) : 유체 흐름 중 입자가 필터에 붙음
• Diffusion (확산) : 미세 입자가 무작위 운동으로 포집

이러한 복합 작용을 통해 다양한 크기의 입자를 제거합니다.





3. 왜 Filter가 중요한가?

플랜트에서 Filter는 단순한 보조 설비가 아닙니다. 오히려 다음과 같은 이유로 필수 안전·품질 설비입니다.



🔴 1) 설비 보호 (Equipment Protection)

• 펌프 임펠러 손상 방지
• 밸브 시트 마모 방지
• 열교환기 튜브 막힘 예방

👉 필터가 없으면 설비 수명이 급격히 감소합니다.



🔴 2) 공정 안정성 유지 (Process Stability)

• 압력 변동 최소화
• 유량 유지
• 막힘(Clogging) 방지

👉 작은 입자 하나가 전체 공정을 멈출 수 있습니다.



🔴 3) 제품 품질 확보 (Product Quality)

• 화학 제품 순도 유지
• 식품/제약 공정 위생 확보

👉 특히 고부가가치 산업에서는 필수입니다.



🔴 4) 안전사고 예방 (Safety)

• 배관 막힘 → 압력 상승 → 사고 가능성
• 이물질로 인한 밸브 오작동

👉 실제로 필터 미설치로 인한 사고 사례도 존재합니다.



🔴 5) 유지보수 비용 절감

• 설비 고장 감소
• 교체 주기 연장

👉 초기 투자 대비 ROI가 매우 높은 설비입니다.





4. 주요 Filter 종류 (Types of Filter)

플랜트에서는 목적에 따라 다양한 필터가 사용됩니다.



🔹 1) Strainer (스트레이너)

• 가장 기본적인 필터
• 큰 입자 제거 (Pre-filter 역할)

종류

• Y-Strainer
• Basket Strainer
• T-Strainer

👉 주로 펌프 전단에 설치됩니다.



🔹 2) Cartridge Filter

• 교체형 필터
• 미세 입자 제거 가능

👉 정밀 공정, 화학, 제약에서 사용



🔹 3) Bag Filter

• 필터 백(Bag)을 사용하는 방식
• 대용량 처리에 적합

👉 유지보수가 간편하고 비용 효율적



🔹 4) Self-Cleaning Filter

• 자동 세척 기능
• 연속 운전 가능

👉 인건비 절감 + 자동화 공정에 적합



🔹 5) Coalescing Filter

• 액적(수분, 오일) 제거
• 가스 공정에서 사용

👉 압축공기, 가스 처리 필수





5. 핵심 성능 지표 (Key Parameters)

Filter를 선정할 때 반드시 고려해야 할 요소입니다.



✔️ Filtration Rating (여과 등급)

• 제거 가능한 입자 크기 (μm)

✔️ Pressure Drop (ΔP)

• 필터 전후 압력 차이
• 막힘 여부 판단 기준

✔️ Flow Rate

• 처리 가능한 유량

✔️ Dirt Holding Capacity

• 오염물 저장 능력

👉 특히 ΔP 상승은 필터 교체 또는 세척 타이밍의 핵심 신호입니다.

그래서 일반적으로 필터를 설치할 때, 전후단에 DPI (Differential Pressure Indicator), 즉 차압계를 설치합니다.



6. 실무 엔지니어 관점 체크포인트

현장에서 가장 중요한 부분입니다.



✔️ 1) 설치 위치

• Pump Suction → Strainer 필수
• Compressor 전단 → 미세 필터 필요

✔️ 2) Bypass Line 구성

• 필터 교체 시 공정 유지 가능

✔️ 3) Differential Pressure Monitoring

• DP Gauge 설치
• 기준 초과 시 즉시 조치

✔️ 4) 재질 선정 (Material Selection)

• 부식성 유체 대응
• 고온/고압 조건 고려

✔️ 5) Maintenance 전략

• 교체 주기 설정
• Spare 확보





7. Filter vs Strainer 차이



구분	Filter	Strainer
정밀도	높음	낮음
용도	미세 입자 제거	큰 입자 제거
유지보수	교체 필요	세척 가능
위치	공정 중간/후단	전단

👉 실무에서는 Strainer + Filter 조합이 가장 일반적입니다.





8. 적용 사례

• 정유 플랜트 : 원유/제품 정제
• LNG 플랜트 : 극저온 유체 보호
• 화학 공정 : 촉매 보호
• 수처리 시설 : 입자 제거
• 압축 공기 시스템 : 수분 및 오일 제거





9. 결론

Filter는 단순한 보조 장비가 아니라 플랜트 전체의 안정성과 품질을 좌우하는 핵심 설비입니다.



특히 다음과 같은 관점에서 반드시 고려되어야 합니다.

• 설비 보호
• 공정 안정성
• 제품 품질
• 안전 확보

👉 엔지니어 관점에서는 “없으면 안 되는 설비”가 아니라, “가장 먼저 설계해야 할 설비”라고 보시는 것이 맞습니다.
