플랜트 설비 A to Z (2) : Loading / Unloading Arm이란 무엇인가?

플랜트 산업에서 유체(액체·가스)를 안전하게 이송하는 것은 매우 중요한 요소입니다. 특히 저장탱크, 선박, 탱크로리, 철도 차량 간 제품을 옮길 때 사용하는 핵심 설비가 바로 Loading / Unloading Arm(로딩암)입니다.



이번 글에서는 로딩암의 정의부터 원리, 구조, 종류, 장단점, 그리고 실무 적용 포인트까지 체계적으로 정리해 드리겠습니다.

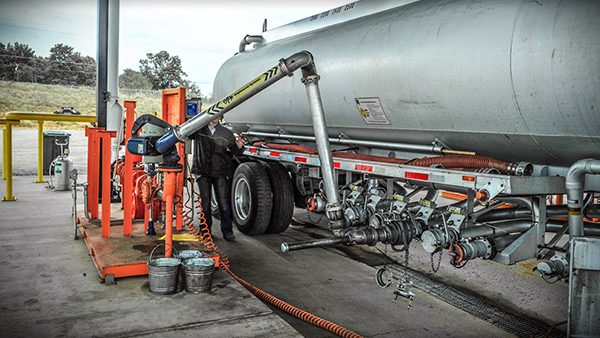

Loading Arm의 이해를 돕기 위한 사진 ❘ 출처 : saferack.com



1. Loading / Unloading Arm의 정의

Loading / Unloading Arm은



저장 설비(탱크)와 운송 수단(선박, 탱크로리 등)을 연결하여 유체를 이송하는 기계식 배관 시스템입니다.



일반적으로 다음과 같은 산업에서 사용됩니다.

• 석유 및 정유 플랜트
• LNG / LPG 터미널
• 화학 플랜트
• 벌크 액체 저장 시설

기존의 호스(hose) 방식과 비교하여 더 높은 안전성, 내구성, 자동화 수준을 제공합니다.





2. 작동 원리 (Operating Principle)

로딩암은 기본적으로 회전 가능한 배관 시스템으로 구성됩니다.



핵심 원리는 다음과 같습니다.

✔️ 1) 회전 조인트 (Swivel Joint)

• 다축 회전을 가능하게 하는 핵심 부품
• 유체 누출 없이 자유로운 움직임 허용

✔️ 2) 밸런싱 시스템

• 스프링 또는 카운터웨이트 적용
• 작업자가 적은 힘으로도 암을 이동 가능

✔️ 3) 유체 이송

• 내부 배관을 통해 펌프 압력 또는 중력으로 이송

즉,
👉 “움직이는 배관 + 회전 연결 구조”라고 이해하시면 가장 정확합니다.





3. 주요 구성 요소 (Key Components)

로딩암은 단순한 파이프가 아니라 여러 핵심 부품의 조합입니다.

① Swivel Joint

• 회전과 밀봉을 동시에 담당
• 로딩암의 핵심 기술 요소

② Arm Sections (암 구조부)

• 여러 개의 관절 구조로 구성
• 다양한 위치 대응 가능

③ Balance System

• 스프링 / 카운터웨이트
• 작업자의 조작 부담 감소

④ Emergency Release System (ERS)

• 비상 시 자동 분리
• 선박 이동 등 사고 방지

⑤ Quick Connect Coupler

• 빠른 연결 및 분리 가능
• 작업 효율성 향상





4. 로딩암의 종류 (Types of Loading Arm)

🔹 1) Marine Loading Arm (MLA)

• 선박과 터미널 간 이송
• LNG, 원유, 화학제품 등
• 대형 구조 + 높은 안전 기준 요구

🔹 2) Truck Loading Arm

• 탱크로리 상·하차용
• Bottom Loading 방식이 일반적

🔹 3) Railcar Loading Arm

• 철도 차량용
• 대량 운송에 적합

🔹 4) Top vs Bottom Loading

구분	특징
Top Loading	상부에서 주입, 구조 단순
Bottom Loading	하부 연결, 증기 회수 및 안전성 우수







5. 장점과 단점 (Advantages & Disadvantages)

✅ 장점

• 높은 안전성 (누출 위험 최소화)
• 내구성 우수 (장기간 사용 가능)
• 자동화 시스템 연계 가능
• 대용량 이송에 적합
• 정전기 및 증기 관리 용이

❌ 단점

• 초기 설치 비용 높음
• 구조 복잡 → 유지보수 필요
• 설치 공간 요구 큼
• 설계 시 정확한 하중 및 위치 고려 필요





6. 호스(Hose) 방식과의 차이

항목	Loading Arm	Hose
내구성	매우 높음	상대적으로 낮음
안전성	높음	누출 위험 존재
유지보수	체계적 관리 필요	교체 위주
초기 비용	높음	낮음
적용 분야	대형 플랜트	소규모 작업

👉 결론적으로 대형 플랜트 = 로딩암 / 소규모 = 호스로 이해하시면 됩니다.





7. 실무 엔지니어 관점 핵심 체크포인트

현장에서 로딩암을 설계하거나 운영할 때는 다음 사항이 매우 중요합니다.

✔️ 1) Design Envelope

• 연결 대상(선박, 차량)의 이동 범위 고려
• Reach & Envelope 분석 필수

✔️ 2) Load Calculation

• 자중 + 유체 중량 + 동적 하중 고려
• 구조 안정성 확보

✔️ 3) Emergency Scenario

• ERS 작동 조건 설정
• Pull-away 사고 대응 설계

✔️ 4) Seal Integrity

• Swivel Joint 누설 방지
• 정기 점검 필수

✔️ 5) 온도 및 압력 조건

• LNG(-162°C) 등 극저온 대응 필요
• 재질 선정 중요





8. 어디에 쓰이는가? (적용 사례)

• 원유 터미널: 선박 ↔ 저장탱크
• LNG 터미널: 극저온 로딩암
• 화학 공장: 위험물 이송
• 저장기지: 트럭/철도 출하 시스템





9. 결론

Loading / Unloading Arm은 단순한 배관이 아니라 플랜트 물류 시스템의 안전성과 효율성을 동시에 책임지는 핵심 설비입니다.



특히 대형 플랜트에서는

• 안전성
• 자동화
• 환경 규제 대응

측면에서 필수적인 설비로 자리잡고 있습니다.



👉 엔지니어 관점에서는 “움직이는 배관이 아니라 하나의 기계 시스템”으로 접근해야 합니다.
