PSV만 있으면 충분할까? Rupture Disc가 필요한 이유

플랜트 설비를 운전하다 보면 PSV(Pressure Safety Valve), PRV(Pressure Relief Valve)와 함께 자주 등장하는 안전장치가 있습니다. 바로 Rupture Disc(파열판)입니다.



많은 엔지니어들이 Rupture Disc를 단순히 "터지는 판" 정도로 이해하지만, 실제로는 고압 설비의 안전성을 확보하기 위한 매우 중요한 보호장치입니다. 특히 독성가스, 초저온 유체, 고순도 가스 설비에서는 PSV보다 Rupture Disc가 더 적합한 경우도 존재합니다.



이번 글에서는 Rupture Disc의 정의와 작동원리, 종류, PSV와의 차이점, 설치 목적 및 설계 시 고려사항까지 자세히 알아보겠습니다.

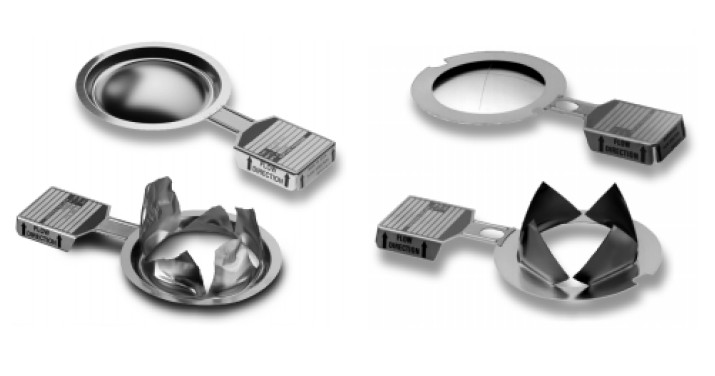

Rupture Disc (파열판)은 1회성이므로, 반드시 Popping이후에는 교체가 되어야 합니다.



Rupture Disc란 무엇인가?



Rupture Disc(파열판)는 일정 압력 이상이 발생하면 금속 또는 비금속 재질의 얇은 막이 파열되어 내부 압력을 즉시 방출하는 압력 보호장치입니다.



일반적인 밸브처럼 열리고 닫히는 구조가 아니라, 설계된 압력에 도달하면 영구적으로 파열되는 일회용 장치입니다.



즉,



• 정상 운전 시 밀폐 상태 유지
• 설정 압력 도달 시 즉시 파열
• 압력 해소 후 교체 필요

라는 특징을 가지고 있습니다.





Rupture Disc의 작동 원리



Rupture Disc는 재질의 기계적 강도와 두께를 이용하여 특정 압력에서 파열되도록 설계됩니다.



압력이 증가하면 Disc에 작용하는 힘 역시 증가하게 됩니다.



압력에 의한 힘은 다음과 같이 표현할 수 있습니다.



$$ F = P \times A $$



여기서,



• F : 작용하는 힘 (N)
• P : 내부 압력 (Pa)
• A : Disc 면적 (m²)

압력이 설정값에 도달하면 Disc의 허용 응력을 초과하게 되고, 순간적으로 파열되면서 압력이 배출됩니다.



일반적인 PSV보다 응답속도가 매우 빠른 것이 특징입니다.





Rupture Disc가 필요한 이유



압력용기나 배관은 설계압력(Design Pressure)을 초과할 경우 심각한 사고가 발생할 수 있습니다.



대표적인 위험은 다음과 같습니다.



1. 압력용기 파열

내부 압력이 허용치를 초과하면 용기 자체가 파손될 수 있습니다.



2. 배관 손상

배관 및 플랜지 연결부가 파괴될 수 있습니다.



3. 독성물질 누출

암모니아(NH₃), 염소(Cl₂), 수소(H₂) 등의 위험물질이 외부로 방출될 수 있습니다.



4. 폭발 위험 증가

가연성 가스가 누출될 경우 화재 및 폭발로 이어질 수 있습니다.



Rupture Disc는 이러한 상황에서 최후의 보호수단(Last Line of Defense) 역할을 수행합니다.





Rupture Disc의 종류



1. Forward Acting Disc

가장 전통적인 형태입니다. 압력이 Disc의 오목한 면을 밀어내면서 파열됩니다.



특징



• 구조 단순
• 가격 저렴
• 피로(Fatigue)에 상대적으로 취약



2. Reverse Buckling Disc

현재 플랜트에서 가장 많이 사용되는 타입입니다.



압력이 증가하면 Disc가 뒤집히면서(Buckling) 파열됩니다.



특징



• 높은 반복 내구성
• 낮은 압력에서도 정밀한 설정 가능
• 긴 수명



3. Graphite Disc

흑연(Graphite) 재질로 제작됩니다. 강산이나 강알칼리 환경에서 사용됩니다.



특징



• 우수한 내식성
• 부식성 화학물질 적용 가능





Rupture Disc와 PSV의 차이점

구분	Rupture Disc	PSV
작동 방식	파열	밸브 개방
재사용	불가능	가능
누설 가능성	거의 없음	존재 가능
응답속도	매우 빠름	빠름
유지보수	교체 필요	정기 정비
비용	상대적으로 저렴	상대적으로 비쌈



쉽게 말하면,

• PSV는 열렸다가 다시 닫힘
• Rupture Disc는 한 번 터지면 교체

라고 이해하면 됩니다.





PSV와 Rupture Disc를 함께 사용하는 이유



실제 플랜트에서는 두 장치를 조합하여 사용하는 경우가 많습니다.



배치는 일반적으로 다음과 같습니다.



Equipment → Rupture Disc → PSV → Flare



이 구조의 목적은 다음과 같습니다.



PSV 보호

공정 유체가 PSV 내부를 부식시키는 것을 방지합니다.



누설 방지

고순도 가스나 독성가스의 미세 누설을 차단합니다.



유지보수 비용 감소

PSV 내부 부품의 오염 및 부식을 줄일 수 있습니다.



특히 산업가스, 반도체, LNG 및 초저온 설비에서 자주 적용됩니다.





Rupture Disc 설계 시 고려사항



Set Pressure

파열 압력은 설계압력 및 MAWP(Maximum Allowable Working Pressure)를 고려하여 선정합니다.



일반적으로 ASME 코드에서는 허용 오차 범위를 규정하고 있습니다.



Operating Ratio

운전압력과 파열압력의 비율입니다.



일반적으로 다음 조건을 만족하도록 설계합니다.



$$ Operating\ Ratio = \frac{Operating\ Pressure} {Burst\ Pressure} $$



Forward Acting Disc는 보통 70% 이하,



Reverse Buckling Disc는 80~90% 수준까지 사용 가능합니다.



Temperature Effect

온도 변화에 따라 재질 강도가 달라집니다.



따라서 Burst Pressure는 설계온도를 기준으로 검토해야 합니다.



Back Pressure

배출 라인의 압력 상승이 Disc 성능에 영향을 줄 수 있으므로 고려가 필요합니다.





Rupture Disc의 장점



완전 밀폐 가능

누설이 거의 발생하지 않습니다.



빠른 응답속도

압력 상승 시 즉시 파열됩니다.



단순한 구조

구조가 간단하여 신뢰성이 높습니다.



부식성 유체 적용 가능

재질 선택 폭이 넓습니다.



유지보수 부담 감소

PSV 보호 용도로 활용 가능합니다.





Rupture Disc의 단점



일회성 장치

한 번 파열되면 반드시 교체해야 합니다.



오작동 시 생산 중단

예상치 못한 파열이 발생하면 공정 정지가 발생할 수 있습니다.



재설정 불가

PSV처럼 자동 복귀 기능이 없습니다.



파편 관리 필요

파열 후 일부 구조에서는 파편 발생 가능성을 고려해야 합니다.





결론

Rupture Disc는 압력용기와 배관 시스템을 과압으로부터 보호하기 위한 대표적인 압력방출장치입니다. PSV와 달리 설정 압력에 도달하면 즉시 파열되는 일회용 장치이며, 매우 빠른 응답속도와 뛰어난 밀폐성을 제공합니다.



특히 산업가스, LNG, 수소, 암모니아, 반도체 공정과 같이 누설 관리가 중요한 설비에서는 PSV 단독 사용보다 Rupture Disc를 조합하여 사용하는 사례가 많습니다. 또한 ASME Section VIII, API 520, API 521 등의 국제 규격에서도 Rupture Disc의 적용 기준을 제시하고 있습니다.



따라서 설계 엔지니어와 운전 엔지니어는 단순히 "PSV의 보조장치"로 이해하기보다, 공정 안전을 확보하기 위한 독립적인 보호계층(Independent Protection Layer)으로 Rupture Disc의 역할을 이해할 필요가 있습니다.
