Air Pocket이란 무엇인가?

플랜트 배관이나 건축 설비, HVAC, 소방 배관 등을 다루다 보면 “Air Pocket(에어포켓)”이라는 용어를 자주 접하게 됩니다. 특히 유체가 정상적으로 흐르지 않거나 펌프 진동, 압력 불안정, 유량 감소 등이 발생할 때 원인 중 하나로 지목되는 대표적인 현상입니다.

겉으로 보기에는 단순히 “배관 안에 공기가 갇힌 상태”처럼 보일 수 있지만, 실제 산업 현장에서는 설비 손상과 안전 문제까지 이어질 수 있기 때문에 설계 단계부터 중요하게 관리됩니다.



이번 글에서는 Air Pocket의 개념, 발생 원리, 위험성, 실제 산업 사례, 방지 대책까지 근거 기반으로 자세히 설명드리겠습니다.

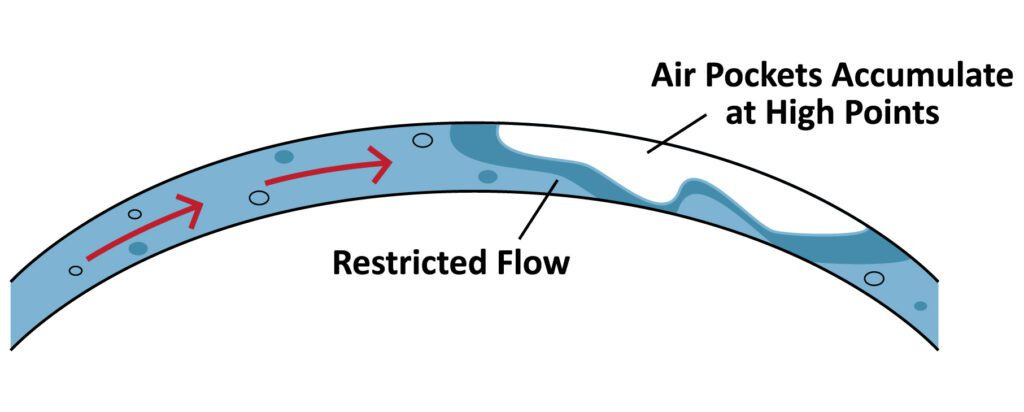

Air Pocket이 배관 내 존재할 경우 위험성에 대해서 알아보겠습니다. ❘ 출처 : envirep.com





Air Pocket이란?



Air Pocket이란 액체가 흐르는 배관 또는 장비 내부 특정 위치에 공기 또는 기체가 고여 있는 상태를 의미합니다.



쉽게 말하면 액체 시스템 내부에 “기체 주머니”가 형성된 것입니다.



대표적으로 다음과 같은 곳에서 발생합니다.



• 냉각수 배관
• 소방 배관
• HVAC 순환라인
• 산업용 Process Line
• 펌프 Suction Line
• 보일러 및 응축수 라인
• 상수도 및 하수도 배관

특히 배관이 위로 솟아오르는 High Point 구간에서 자주 발생합니다.





Air Pocket은 왜 발생하는가?



Air Pocket은 기본적으로 액체보다 가벼운 기체가 높은 위치로 이동하려는 성질 때문에 발생합니다.



배관 내부에 존재하는 공기 또는 증기가 높은 위치에 모이면서 기체층을 형성하게 됩니다.



대표적인 발생 원인은 다음과 같습니다.



1. 초기 배관 충수(Filling) 과정

배관 시운전 또는 최초 운전 시 내부 공기가 완전히 제거되지 않으면 공기가 갇힐 수 있습니다.



특히 긴 수평 배관이나 굴곡이 많은 배관에서 자주 발생합니다.



2. 펌프 Cavitation 및 기포 발생

펌프 흡입부 압력이 낮아질 경우 액체 일부가 기화되면서 Vapor Bubble이 발생할 수 있습니다.



이 기포가 고점부에 축적되면 Air Pocket 형태가 됩니다.



관련 개념은 다음 압력 관계와 연결됩니다.



$$ P_{local} < P_{vapor} $$



즉, 국부 압력이 유체의 증기압보다 낮아질 경우 기화가 발생할 수 있습니다.



3. 배관 High Point 구조

위 사진과 같은 형태일 경우 공기가 자연스럽게 상부에 갇히게 됩니다.



이러한 구조에서는 High Point에 Air Vent가 없으면 지속적으로 공기가 축적될 수 있습니다.



4. 온도 변화에 따른 기체 분리

온도가 상승하면 액체에 녹아 있던 용존가스가 분리될 수 있습니다.



대표적으로 다음과 같은 현상이 있습니다.



• 냉각수 순환라인
• 온수 배관
• 보일러 계통
• 지역난방 배관





Air Pocket이 위험한 이유



많은 사람들이 단순한 “공기 존재” 정도로 생각하지만, 실제로는 여러 문제를 유발할 수 있습니다.



1. 유량 감소

배관 단면 일부를 기체가 차지하면 실제 유체 유로가 감소합니다.



연속방정식 관점에서는 다음과 같이 볼 수 있습니다.



\[ Q = A \times V \]



배관 유효 단면적 \(A\)가 감소하면 동일 조건에서 유량 저하가 발생할 수 있습니다.



2. Water Hammer 위험 증가

Air Pocket은 Water Hammer 현상을 더욱 복잡하게 만듭니다.



특히 압축 가능한 공기층이 존재하면 순간 압력 변화가 비정상적으로 증폭될 수 있습니다.



Water Hammer 기본 개념은 다음과 같습니다.



\[ \Delta P = \rho a \Delta V \]



여기서:



• \(\Delta P\): 압력 상승
• \(\rho\): 유체 밀도
• \(a\): 압력파 속도
• \(\Delta V\): 속도 변화량

Air Pocket 존재 시 압력파 거동이 더욱 불안정해질 수 있습니다.



3. 펌프 성능 저하

펌프 흡입부에 공기가 유입되면 다음 문제가 발생할 수 있습니다.



• Cavitation 증가
• 진동 발생
• 베어링 손상
• 임펠러 손상
• 유량 불안정
• Dry Run 위험

특히 원심펌프는 액체 기반 장비이기 때문에 기체 혼입에 매우 취약합니다.



4. 계측 오차 발생

Air Pocket은 다음 계측기 정확도에도 영향을 줄 수 있습니다.



• Differential Pressure Transmitter
• Flow Meter
• Level Gauge
• Pressure Gauge

특히 DP 방식 유량계는 밀도 변화에 민감하기 때문에 오차가 커질 수 있습니다.





산업 현장에서의 실제 문제 사례



HVAC 냉수 배관

냉수 순환라인 고점부에 Air Pocket이 형성되면 다음 현상이 나타납니다.



• 냉방 불균형
• 유량 감소
• 배관 소음
• 펌프 효율 저하

그래서 HVAC 시스템에는 Air Vent 설치가 거의 필수 수준으로 적용됩니다.



소방 배관

스프링클러 배관 내부 공기 축적은 부식 문제를 유발할 수 있습니다.



특히 산소 존재로 인해 내부 산화가 가속될 수 있습니다.



일부 시스템은 Dry Nitrogen Charging을 통해 산소 농도를 낮추기도 합니다.



산업 플랜트

Cryogenic Line이나 Cooling Water 계통에서는 Air Pocket이 심각한 운전 문제를 유발할 수 있습니다.



특히 다음 문제가 중요합니다.



• 펌프 NPSH 부족
• Two-Phase Flow 발생
• 압력 진동
• Flow Instability





Air Pocket 방지 방법



1. Air Vent 설치

가장 일반적인 해결 방법입니다. 배관 High Point에 다음 장치를 설치합니다.



• Manual Vent
• Automatic Air Vent
• Vacuum Breaker



2. 배관 Slope 설계

배관을 완전 수평으로 설계하지 않고 약간의 경사를 부여합니다.



일반적으로 다음 개념이 사용됩니다.



• Drain 방향으로 Slope 부여
• High Point 최소화
• Dead Leg 제거



3. Proper Filling Procedure 적용

시운전 시 다음 절차가 중요합니다.



1. 저속 충수
2. High Point Vent 개방
3. 단계적 압력 상승
4. 순차적 Air Removal



4. 펌프 Suction 설계 개선

펌프 흡입라인에서는 다음 사항이 중요합니다.



• 충분한 NPSH 확보
• Air Trap 구조 제거
• 편심 리듀서(Eccentric Reducer) 적용
• 상향 배관 최소화





Air Pocket과 Vapor Pocket의 차이

두 용어는 비슷하지만 완전히 같은 의미는 아닙니다.



구분	Air Pocket	Vapor Pocket
구성 물질	공기 또는 비응축가스	증발한 유체
원인	외부 공기 잔존	압력 저하 또는 온도 상승
대표 사례	충수 불량	Cavitation
제거 방법	Venting	압력 조건 개선



실제 현장에서는 두 현상이 동시에 나타나는 경우도 많습니다.





결론



Air Pocket은 단순한 공기층이 아니라 유량 저하, Water Hammer, 펌프 손상, 계측 오차 등을 유발할 수 있는 중요한 유체 현상입니다.



특히 플랜트, HVAC, 소방, 냉각수 시스템에서는 설계 단계부터 High Point 관리와 Air Vent 설치가 매우 중요합니다.



현장에서는 단순히 “배관에 공기가 찼다” 정도로 표현되기도 하지만, 실제로는 시스템 안정성과 직결되는 중요한 설계·운전 요소입니다.



따라서 배관 설계 시에는 다음 요소를 반드시 함께 검토해야 합니다.



• 배관 고점 위치
• Vent 설치 여부
• 충수 절차
• 펌프 NPSH
• Water Hammer 영향
• Two-Phase Flow 가능성

Air Pocket을 제대로 이해하면 배관 Trouble Shooting 능력과 플랜트 운전 안정성을 크게 향상시킬 수 있습니다.
