HVAC란 무엇인가? - 냉난방공조 시스템의 개념, 원리, 구성요소, 산업 활용까지

현대 건축물과 산업시설에서 빠질 수 없는 핵심 설비 중 하나가 바로 HVAC입니다.



특히 반도체 공장, 데이터센터, 병원, 오피스빌딩, 아파트, 산업 플랜트 등에서는 HVAC 시스템의 성능이 곧 생산성과 안전성, 에너지 효율을 좌우한다고 해도 과언이 아닙니다.



하지만 실제로 HVAC가 정확히 무엇인지, 단순히 에어컨과 어떤 차이가 있는지 모르는 경우도 많습니다.



이번 글에서는 HVAC의 정의, 동작 원리, 주요 구성요소, 적용 산업, 최신 트렌드까지 근거 기반으로 자세히 알아보겠습니다.





이번 글에서는 HVAC에 대해서 알아보겠습니다. ❘ 출처 : efitherma.com



HVAC란 무엇인가?

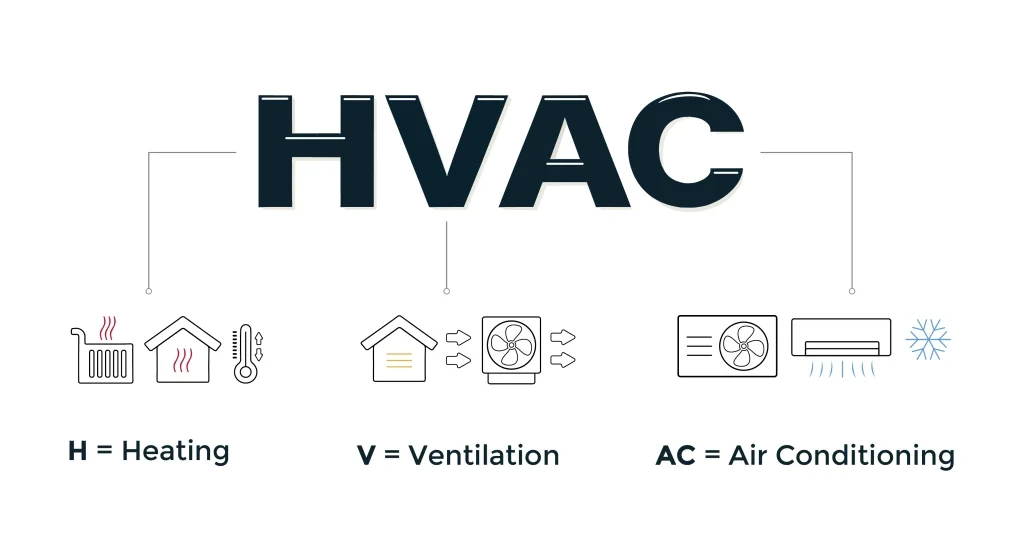

HVAC는 다음 3가지 단어의 약자입니다.



• H (Heating) : 난방
• V (Ventilation) : 환기
• AC (Air Conditioning) : 공기조화 또는 냉방

즉, HVAC는 실내 환경의 온도, 습도, 공기질, 압력 등을 사람이 쾌적하게 느끼거나 공정에 적합하도록 제어하는 종합 공조 시스템을 의미합니다.



단순히 “에어컨”만 의미하는 것이 아니라 다음 요소를 모두 포함합니다.



• 냉방
• 난방
• 환기
• 습도 조절
• 공기 청정
• 압력 제어
• 공기 순환

특히 산업 현장에서는 단순 쾌적성보다 “공정 안정성” 확보 목적이 더욱 중요합니다.



예를 들어 반도체 공장은 온도 ±1℃ 이하, 습도 ±5% 이하 수준으로 제어하기도 합니다.





HVAC가 중요한 이유



과거 건물은 단순히 비와 바람만 막으면 되는 개념이 강했습니다.



하지만 현대 건축물은 고층화·밀폐화되면서 공기 품질 관리가 매우 중요해졌습니다.



HVAC 시스템이 중요한 대표 이유는 다음과 같습니다.



1. 실내 쾌적성 확보

사람이 쾌적하게 느끼는 환경은 일반적으로 다음 범위입니다.



• 온도 : 약 20~26℃
• 상대습도 : 약 40~60%

HVAC는 이를 자동으로 유지합니다.



2. 실내 공기질(IAQ) 개선

환기가 부족하면 다음 문제가 발생할 수 있습니다.



• CO₂ 증가
• 미세먼지 축적
• VOC 증가
• 곰팡이 및 세균 증식

따라서 HVAC는 외기를 도입하고 필터링하여 실내 공기질을 유지합니다.



3. 산업 공정 안정성 확보

산업시설에서는 HVAC가 생산 품질에 직접 영향을 줍니다.



대표 사례는 다음과 같습니다.



산업 HVAC	증요 요소
반도체	청정도, 온습도
제약	압력차, 무균 환경
데이터센터	발열 제거
식품공장	위생 및 냉장
배터리	습도 제어



특히 클린룸은 HVAC 기술의 집약체라고 볼 수 있습니다.





HVAC의 기본 동작 원리



HVAC는 기본적으로 열전달과 공기순환 원리를 이용합니다.



핵심 개념은 다음과 같습니다.



• 열을 제거하거나 공급
• 공기를 순환
• 외기를 도입
• 습도를 조절
• 필터로 오염물 제거

대표적인 냉방 사이클은 냉동사이클(Refrigeration Cycle)을 기반으로 동작합니다.





냉동능력 기본 개념



냉방 및 공조 시스템에서 사용하는 기본 열량 공식은 다음과 같습니다.



$$ Q = m C_p \Delta T $$



• \(Q\) : Heat Transfer Rate (열량, kW 또는 kJ/s)
• \(m\) : Mass Flow Rate (질량유량, kg/s)
• \(C_p\) : Specific Heat Capacity (비열, kJ/kg·K)
• \(\Delta T\) : Temperature Difference (온도차, ℃ 또는 K)

즉, HVAC는 공기의 온도를 변화시키며 열을 이동시키는 시스템이라고 이해할 수 있습니다.





HVAC의 주요 구성요소



1. AHU (Air Handling Unit)

AHU는 HVAC의 핵심 장비 중 하나입니다.



주요 역할은 다음과 같습니다.



• 공기 흡입
• 냉각 및 가열
• 필터링
• 습도 조절
• 송풍

쉽게 말하면 “공기를 가공하는 장비”입니다.



2. Chiller

Chiller는 냉수를 생산하는 장비입니다. 생산된 냉수는 AHU나 FCU로 공급되어 냉방에 사용됩니다.



대형 빌딩이나 산업시설에서 주로 사용됩니다.



대표 종류는 다음과 같습니다.



• 공랭식 Chiller
• 수랭식 Chiller
• 흡수식 Chiller



3. Cooling Tower

냉각탑은 냉동기에서 발생한 열을 외부로 방출하는 장비입니다.



주로 수랭식 HVAC 시스템에 사용됩니다.



4. Duct

덕트는 공기가 이동하는 통로입니다. HVAC에서 혈관 역할을 한다고 볼 수 있습니다.



5. Damper

Damper는 공기량을 조절하는 장치입니다.



• 풍량 조절
• 압력 제어
• 화재 차단

등에 사용됩니다.



6. Filter

필터는 먼지와 오염물질을 제거합니다. 대표적으로 다음이 사용됩니다.



• Pre Filter
• Medium Filter
• HEPA Filter
• ULPA Filter

특히 반도체 클린룸에서는 ULPA 수준까지 사용되기도 합니다.





HVAC와 일반 에어컨의 차이

많은 사람들이 HVAC와 에어컨을 동일하게 생각합니다. 하지만 실제로는 범위 차이가 큽니다.

구분	에어컨	HVAC
목적	냉방 중심	종합 환경 제어
환기	제한적	포함
습도 제어	일부 가능	핵심 기능
공기질 관리	제한적	필수
산업 적용	제한적	매우 광범위



즉, 에어컨은 HVAC의 일부 개념이라고 볼 수 있습니다.





HVAC 에너지 효율이 중요한 이유



건물 에너지 사용량 중 HVAC 비중은 상당히 큽니다.



상업용 건물에서는 전체 전력 소비의 약 40~60% 수준까지 HVAC가 차지하기도 합니다.



따라서 최근에는 에너지 절감 기술이 매우 중요해지고 있습니다.



대표 기술은 다음과 같습니다.



• 인버터 제어
• VAV 시스템
• 열회수 환기
• 고효율 냉동기
• AI 기반 자동제어
• BEMS(Building Energy Management System)





산업 플랜트에서 HVAC의 중요성



플랜트 엔지니어링에서는 HVAC가 단순 편의설비가 아닙니다.



다음과 같은 이유로 핵심 Utility System으로 분류됩니다.



안전성 확보

가연성 가스 누출 시 환기 부족은 폭발 위험을 증가시킵니다.



특히 다음 구역은 중요합니다.



• Battery Room
• Analyzer Shelter
• Compressor Room
• MCC Room



장비 보호

전자장비는 온도와 습도에 매우 민감합니다.



고온 환경은 다음 문제를 유발할 수 있습니다.



• 전자부품 수명 감소
• 오동작 증가
• 서버 다운
• 계장 신뢰성 저하



양압/음압 유지

제약·반도체·바이오산업에서는 압력 제어가 핵심입니다.



• 양압 : 외부 오염 유입 방지
• 음압 : 내부 오염 확산 방지

HVAC는 이를 위해 정밀한 풍량 제어를 수행합니다.





최근 HVAC 시장 트렌드



최근 HVAC 산업은 친환경과 스마트화 중심으로 빠르게 변화하고 있습니다.



친환경 냉매 전환

기존 냉매는 지구온난화 문제가 있었습니다. 따라서 최근에는 다음 냉매가 확대되고 있습니다.



• R32
• CO₂
• NH₃
• 저 GWP 냉매



스마트 HVAC

AI와 IoT 기반 HVAC 제어도 빠르게 확대 중입니다. 대표 기능은 다음과 같습니다.



• 자동 온도 최적화
• 실시간 에너지 분석
• 예지보전(Predictive Maintenance)
• 원격 모니터링





HVAC 관련 자주 나오는 용어



용어	의미
HVAC	냉난방공조
AHU	공기조화기
FCU	팬코일유닛
Chiller	냉동기
Duct	공기 통로
HEPA	고성능 필터
IAQ	실내 공기질
CFM	풍량 단위







결론



HVAC는 단순 냉난방 장비가 아니라 인간의 쾌적성과 산업 공정 안정성을 동시에 책임지는 핵심 인프라 시스템입니다.



특히 현대 산업은 고정밀화·고집적화되고 있기 때문에 HVAC의 중요성은 앞으로 더욱 커질 가능성이 높습니다.



과거에는 단순히 “시원하게 만드는 기술”이었다면, 이제 HVAC는 에너지 효율·친환경·스마트 제어까지 포함하는 종합 엔지니어링 분야로 발전하고 있습니다.



플랜트, 반도체, 데이터센터, 바이오산업에 관심 있는 엔지니어라면 HVAC의 기본 개념은 반드시 이해할 필요가 있습니다.
