    플랜트 산업에서 유체의 흐름을 제어하고 측정하는 것은 매우 중요한 요소입니다. 특히 배관 시스템 내부에서 “얼마나 많은 유체가 흐르는가”를 파악하는 것은 공정 안정성과 직결됩니다. 이러한 역할을 수행하는 대표적인 장치 중 하나가 바로 Orifice(오리피스)입니다.



    Orifice는 단순히 배관 내부를 좁히는 구조처럼 보이지만, 실제로는 유량 측정, 압력 제어, 에너지 손실 계산 등 다양한 공정 설계에 활용되는 핵심 장치입니다. 이번 글에서는 플랜트 현장에서 사용하는 Orifice의 개념, 원리, 종류, 설계 시 고려사항, 장단점까지 실무 관점에서 정리해 보겠습니다.

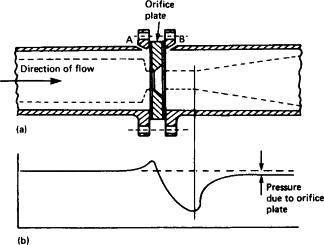

    오리피스 원리를 한마디로 정의하면, "유로를 좁혀 속도를 높이고, 압력을 떨어뜨린다."입니다. ❘ 출처 : sciencedirect.com





    1. Orifice란 무엇인가?



    Orifice는 배관 내부 유체의 흐름을 제한하기 위해 설치하는 작은 개구부(Open Hole) 또는 Plate 형태의 장치입니다. 일반적으로는 배관 사이에 얇은 금속판을 삽입하여 유체가 좁은 구간을 통과하도록 만듭니다.



    이 과정에서 유속(Velocity)은 증가하고 압력(Pressure)은 감소하게 되는데, 이러한 압력 차이를 이용하여 유량을 계산할 수 있습니다.



    즉, Orifice는 다음과 같은 목적에 사용됩니다.



    • 유량 측정(Flow Measurement)
    • 압력 강하 생성(Pressure Drop)
    • 유량 제한(Flow Restriction)
    • 장비 보호
    • PSV 용량 조절 보조
    • 공정 안정화

    플랜트에서는 특히 Orifice Plate + Differential Pressure Transmitter(DP Transmitter) 조합이 매우 많이 사용됩니다.





    2. Orifice의 기본 원리



    Orifice의 핵심 원리는 베르누이 방정식(Bernoulli Equation)과 연속방정식(Continuity Equation)에 기반합니다.



    유체가 좁은 단면을 통과하면 속도는 증가하고 압력은 감소합니다.



    대표적인 개념은 아래와 같습니다.



    • 배관 단면 감소
    • 유속 증가
    • 정압 감소
    • 차압 발생
    • 차압을 통해 유량 계산

    이를 “차압식 유량계(Differential Pressure Flowmeter)”라고 부릅니다.





    3. Orifice 유량 계산 원리



    Orifice를 통과하는 유량은 일반적으로 다음 관계식을 기반으로 계산합니다.



    $$ Q = C_d A \sqrt{\frac{2\Delta P}{\rho(1-\beta^4)}} $$



    $$ \beta = \frac{d}{D} $$



    \( Q \) : 체적 유량
    \( C_d \) : 토출 계수 (Discharge Coefficient)
    \( A \) : 오리피스 홀 단면적
    \( \Delta P \) : 차압
    \( \rho \) : 유체 밀도
    \( d \) : 오리피스 내경
    \( D \) : 배관 내경



    즉, 차압이 커질수록 유량도 증가하게 됩니다.



    다만 실제 플랜트에서는 다음 요소들을 추가 고려합니다.



    • Compressibility
    • Reynolds Number
    • Expansion Factor
    • Temperature
    • Viscosity
    • Choked Flow 여부

    특히 Gas Service에서는 압축성 유체 특성을 반드시 반영해야 합니다.





    4. Orifice Plate의 구조



    Orifice Plate는 일반적으로 다음과 같은 구조로 이루어집니다.



    • 얇은 금속 Plate
    • 중앙 Hole
    • Upstream / Downstream Pressure Tap
    • Flange Assembly
    • Gasket
    • Flow Direction Mark

    주요 재질은 다음과 같습니다.



    • Stainless Steel
    • Monel
    • Inconel
    • Hastelloy

    부식성 유체일수록 고급 합금 재질을 사용합니다.





    5. Orifice의 주요 종류



    1) Concentric Orifice

    가장 일반적인 형태입니다.



    • 중앙에 Hole 존재
    • 깨끗한 유체에 적합
    • 정확도 우수
    • 제작 용이

    정유·석유화학 플랜트에서 가장 많이 사용됩니다.



    2) Eccentric Orifice

    Hole이 중심에서 벗어난 구조입니다.



    • Slurry
    • Condensate
    • Vapor with Liquid

    같이 혼상이 존재하는 경우 사용됩니다.



    배관 하부 또는 상부에 이물질이 쌓이는 현상을 줄일 수 있습니다





    3) Segmental Orifice

    반원 형태의 개구부를 가집니다.



    • 고형물 포함 유체
    • Sludge
    • Dirty Service

    등에서 사용됩니다. 다만 정확도는 상대적으로 낮습니다.





    6. Orifice의 장점



    구조가 단순함

    복잡한 회전부가 없기 때문에 유지보수가 비교적 쉽습니다.



    고온·고압 대응 가능

    극한 조건에서도 사용 가능합니다.



    • Refinery
    • LNG
    • Petrochemical
    • Power Plant

    등 다양한 산업군에서 사용됩니다.



    가격 경쟁력 우수

    다른 유량계 대비 초기 비용이 낮은 편입니다.





    7. Orifice의 단점



    영구 압력 손실(Permanent Pressure Loss)

    Orifice는 본질적으로 압력 손실을 발생시킵니다.



    즉, 에너지 손실이 발생합니다. 플랜트에서는 이 압력 손실이 Compressor나 Pump의 추가 부하로 이어질 수 있습니다.



    정확도 한계

    다음 요소에 민감합니다.



    • 배관 직관부 부족
    • 난류
    • 마모
    • Fouling
    • 설치 불량

    특히 배관 직관부(Straight Run) 조건이 매우 중요합니다.



    작은 유량에서 불리

    Low Flow 영역에서는 차압이 작아져 측정 정확도가 떨어질 수 있습니다.





    8. Orifice와 Venturi의 차이

    많은 엔지니어들이 Orifice와 Venturi Tube를 비교합니다.



    항목 Orifice Venturi
    가격 저렴 비쌈
    압력손실 작음
    유지보수 쉬움 상대적으로 어려움
    정확도 보통 우수
    설치 공간 작음



    장거리 운전 및 에너지 효율이 중요한 경우에는 Venturi가 선호되기도 합니다.





    9. 플랜트 실무에서 중요한 고려사항



    1) Straight Run 확보

    유동 안정화를 위해 충분한 직관부가 필요합니다.



    일반적으로:



    • Upstream : 10D 이상
    • Downstream : 5D 이상

    조건을 많이 사용합니다.



    2) Tap 위치

    대표적인 방식:



    • Flange Tap
    • Corner Tap
    • D-D/2 Tap

    설계 기준에 따라 달라집니다.



    3) Cavitation 및 Choked Flow

    특히 액체에서는 Cavitation, 기체에서는 Choked Flow 발생 가능성을 검토해야 합니다.



    Gas Service에서 임계유동이 발생하면 유량 증가 한계가 생깁니다.



    4) Erosion 문제

    고속 유체나 Slurry 환경에서는 Hole이 마모될 수 있습니다.



    Hole 직경이 변하면 정확도도 함께 변합니다.





    10. Restriction Orifice(RO)란?



    플랜트에서는 단순 유량 측정 외에도 Restriction Orifice를 자주 사용합니다.



    Restriction Orifice의 목적:



    • 압력 감소
    • 유량 제한
    • 장비 보호
    • PSV 부하 감소
    • Blowdown 제어

    특히 다음 상황에서 많이 사용됩니다.



    • PRV Fail Open Case
    • Minimum Flow Line
    • Compressor Anti-Surge
    • Pump Protection

    최근 EPC 설계에서는 PSV Sizing 최적화를 위해 RO 검토가 매우 중요해지고 있습니다.





    11. Orifice 관련 주요 국제 규격



    대표적으로 아래 규격들을 사용합니다.



    • ISO 5167
    • ASME MFC
    • AGA Report
    • IEC 60534
    • API Standards

    실제 EPC 프로젝트에서는 ISO 5167 기반 계산이 가장 일반적입니다.





    12. 결론



    Orifice는 단순한 배관 부품처럼 보이지만, 실제로는 유량 측정과 압력 제어의 핵심 역할을 수행하는 매우 중요한 플랜트 장치입니다.



    특히 구조가 단순하고 경제성이 뛰어나기 때문에 지금도 정유·석유화학·발전·LNG 플랜트에서 광범위하게 사용되고 있습니다.



    다만 Orifice는 본질적으로 압력 손실을 유발하며, 설치 조건과 유동 상태에 따라 정확도가 크게 달라질 수 있기 때문에 단순 장치로 접근해서는 안 됩니다.



    실무에서는 단순 유량 계산뿐 아니라 다음 요소까지 종합적으로 검토해야 합니다.



    • Differential Pressure
    • Permanent Pressure Loss
    • Choked Flow
    • Cavitation
    • Erosion
    • Straight Run
    • ISO 5167 기준

    결국 Orifice는 “단순하지만 결코 단순하지 않은 장치”라고 볼 수 있습니다.
