Cryogenic Condition에서 Pump는 어떻게 운전하는가?

극저온 환경에서 펌프 운전 시 반드시 알아야 할 핵심 원리



산업 현장에서는 액체질소(LN₂), 액체산소(LOX), 액체아르곤(LAr), LNG와 같은 극저온(Cryogenic) 유체를 다루는 경우가 많습니다. 이러한 유체는 일반 상온 유체와 완전히 다른 물성을 가지기 때문에, Pump 운전 방식 역시 특수한 접근이 필요합니다.



특히 산업가스(ASU), LNG 터미널, 반도체, 우주항공, 수소 플랜트에서는 Cryogenic Pump의 안정성이 곧 생산성과 안전성으로 연결됩니다. 이번 글에서는 Cryogenic Condition에서 Pump가 어떻게 운전되는지, 일반 Pump와 무엇이 다른지, 그리고 현장에서 반드시 고려해야 할 운전 포인트를 근거 기반으로 정리해 보겠습니다.

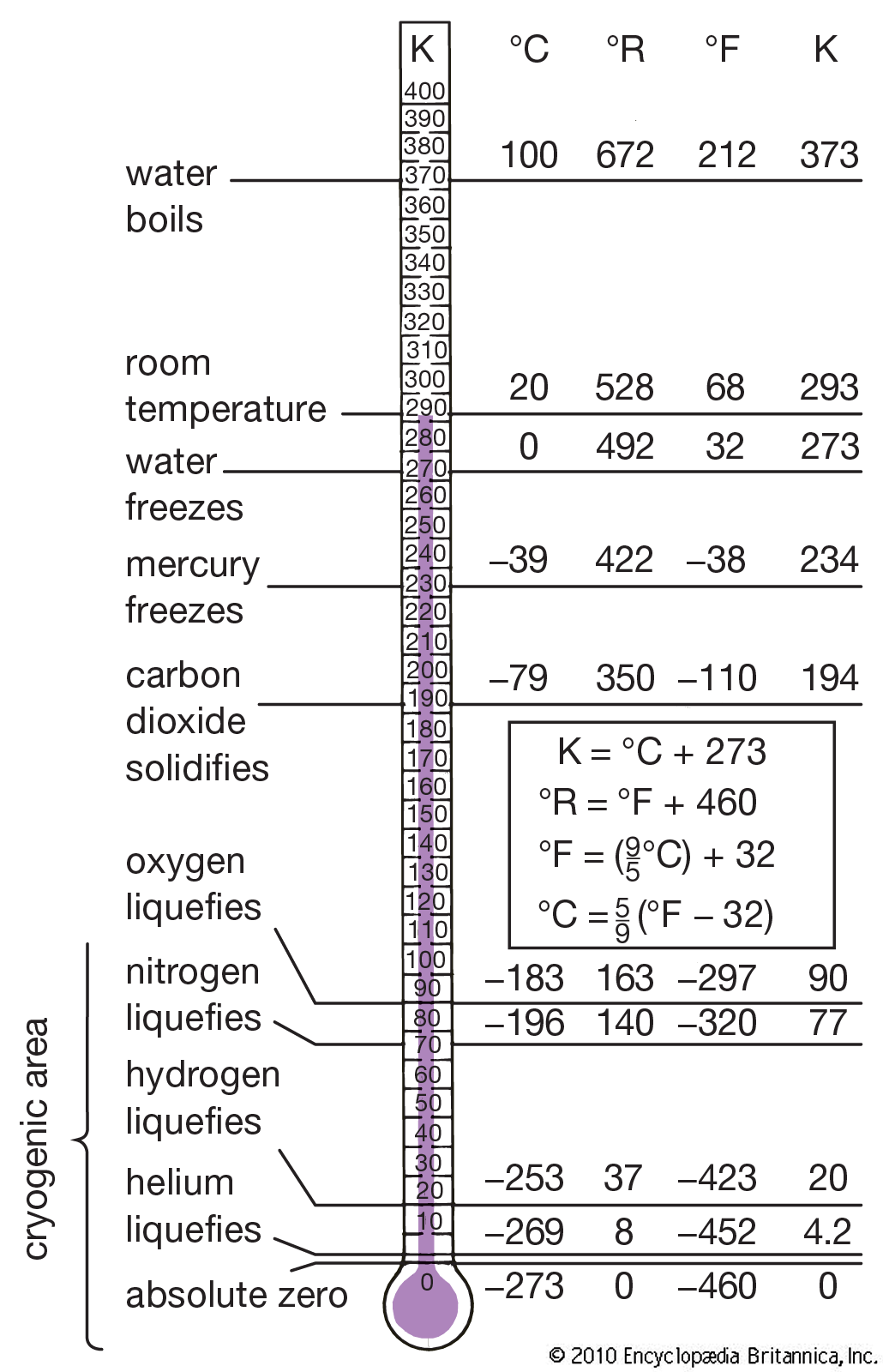

사진에 보시는 것처럼, 산소/질소/수소/헬륨 등이 액체화 되는 운전조건을 Cryogenic Condition (극저온조건)으로 불립니다. ❘ 출처 : britannica.com



Cryogenic Condition란 무엇인가?



Cryogenic Condition(극저온 조건)은 일반적으로 -150°C 이하의 매우 낮은 온도 영역을 의미합니다. 대표적인 극저온 유체는 다음과 같습니다.



유체	비등점
액체질소 (LN₂)	약 -196°C
액체산소 (LOX)	약 -183°C
액체아르곤 (LAr)	약 -186°C
LNG	약 -162°C
액체수소 (LH₂)	약 -253°C



이러한 유체들은 상온으로 노출되는 순간 빠르게 기화하려는 특성을 가지며, 작은 열유입만으로도 Flashing 또는 Cavitation이 발생할 수 있습니다.





Cryogenic Pump는 왜 특별한가?



일반적인 Water Pump는 액체 상태가 안정적으로 유지되는 환경에서 동작합니다. 그러나 Cryogenic Pump는 다음과 같은 매우 까다로운 조건에서 운전됩니다.



• 극저온으로 인한 재질 수축
• 미세한 열유입에도 발생하는 기화
• 낮은 윤활성
• Cavitation 위험 증가
• Seal 동결 문제
• NPSH Margin 부족 가능성

즉, 단순히 “차가운 액체를 이송하는 Pump”가 아니라, 열역학적 안정성을 유지하며 유체를 계속 액상 상태로 유지해야 하는 장비입니다.





Cryogenic Pump의 기본 구조



Cryogenic Pump는 일반적으로 다음과 같은 특징을 가집니다.



1. Submerged Type 구조 사용

극저온 Pump는 대부분 액체 내부에 잠기는 형태(Submerged Pump) 또는 Tank 내부 설치 방식을 사용합니다.

그 이유는 다음과 같습니다.



• Pump 내부 온도를 안정적으로 유지 가능
• NPSH 확보에 유리
• Vapor Lock 감소
• Prime Loss 방지
• Cavitation 위험 감소

특히 LNG Pump나 LOX Pump에서는 Tank Bottom 설치가 매우 일반적입니다.





2. Long Shaft 구조 적용

Motor는 상온 영역에 두고, Pump만 극저온 유체 내부에 위치시키는 경우가 많습니다.



이러한 이유는:



• Motor 결빙 방지
• Electrical Component 보호
• 유지보수 편의성 확보

때문입니다.

3. 특수 재질 사용

Cryogenic 환경에서는 일반 Carbon Steel이 취성(Brittleness)을 보일 수 있습니다. 따라서 아래 재질이 주로 사용됩니다.



Parts	사용 재질
Casing	Stainless Steel
Impeller	Austenitic Stainless
Shaft	Inconel 계열
Seal	PTFE / 특수 복합재



극저온에서는 재질의 열수축률 차이도 매우 중요하게 고려됩니다.



Cryogenic Pump 운전의 핵심 원리



1. Cool Down 절차가 가장 중요

Cryogenic Pump는 Start 전 반드시 천천히 냉각(Cool Down) 해야 합니다.



만약 상온 상태 Pump에 극저온 유체가 갑자기 유입되면:



• Thermal Shock 발생
• Shaft 변형
• Impeller Stress 증가
• Seal 손상
• 급격한 Flashing 발생

등의 문제가 생길 수 있습니다. 따라서 실제 현장에서는 Bypass Line 또는 Cool Down Line을 이용하여 천천히 온도를 낮춥니다.



2. NPSH 확보가 매우 중요

Cryogenic Fluid는 끓는점이 매우 낮기 때문에 Cavitation 위험이 일반 유체보다 훨씬 큽니다.



다음은 Pump의 가용 NPSH(NPSHa) 개념식입니다.



$$ NPSH_a = \frac{P_{suction} - P_{vapor}}{\rho g} + z $$



여기서:



• \(P_{suction}\) : 흡입 압력
• \(P_{vapor}\) : 증기압
• \(\rho\) : 유체 밀도
• \(g\) : 중력가속도
• \(z\) : 위치수두

Cryogenic Fluid는 온도 변화만으로도 Vapor Pressure가 급격히 증가하기 때문에, 배관 단열 상태와 열유입 관리가 매우 중요합니다.



3. Vapor Handling이 핵심

Cryogenic Pump 운전 중 가장 흔한 문제 중 하나는 Vapor Generation입니다.



특히 다음 상황에서 문제가 발생합니다.



• Warm-up 상태
• 배관 단열 불량
• Recirculation 부족
• Dead Head 운전
• 장시간 Standby

Pump 내부에서 Vapor가 발생하면 다음 문제가 나타납니다.



• Cavitation
• Flow Instability
• 진동 증가
• Bearing 손상
• Pump Trip

따라서 최소유량(Minimum Flow) Recirculation Line 운전이 매우 중요합니다.



4. Seal Gas 또는 Seal-less 구조 사용

극저온 환경에서는 Mechanical Seal 문제가 자주 발생합니다.



대표 원인:



• 결빙
• 열수축
• 윤활 부족
• Vapor Leakage

이 때문에 다음 구조들이 사용됩니다.



Pump Type	특징
Mechanical Seal + Seal Gas	가장 일반적
Magnetic Drive Pump	Leak 최소화
Canned Motor Pump	초고순도 적용 가능



특히 액체산소(LOX)는 산화성이 매우 강하기 때문에 Seal 재질 선정이 안전과 직결됩니다.





Cryogenic Pump 운전 시 주의사항



배관 단열 상태 점검

Cryogenic System에서는 단열이 매우 중요합니다.



단열 불량 시:



• Boil-off 증가
• Pump Cavitation 발생
• 압력 불안정
• 제품 손실 증가

문제가 발생할 수 있습니다.



대표 단열 방식:



• Vacuum Jacket
• Perlite Insulation
• Multi-Layer Insulation(MLI)

Dead Head 운전 금지

Cryogenic Pump가 Valve Closed 상태에서 계속 운전되면 내부 유체가 빠르게 가열됩니다.



결과적으로:



• Vapor Formation
• Overpressure
• Pump Damage

위험이 발생할 수 있습니다. 따라서 Minimum Flow Line 또는 Auto Recycle Valve 설치가 일반적입니다.



Warm-up 절차도 중요

정지 후에도 갑작스러운 온도 상승은 장비 손상을 유발할 수 있습니다.



따라서:



• Controlled Warm-up
• Dry Purging
• Moisture 제거

절차를 수행해야 합니다. 특히 대기 중 수분이 결빙되면 Valve나 Seal 동작 문제가 발생할 수 있습니다.





Cryogenic Pump가 사용되는 산업



산업가스(ASU)

대표 사용처:



• 액체산소
• 액체질소
• 액체아르곤 이송



LNG 산업

• LNG Loading
• BOG Handling
• LNG Transfer

등에 사용됩니다.



반도체 산업

초고순도 질소 및 특수가스 공급 시스템에 적용됩니다.



우주항공 산업

액체수소(LH₂), 액체산소(LOX) Rocket Fuel Transfer에 사용됩니다.



대표적으로 SpaceX의 로켓 연료 시스템에도 Cryogenic Pump 기술이 적용됩니다.





Cryogenic Pump와 일반 Pump의 차이점



구분	일반 Pump	Cryogenic Pump
운전 온도	상온	-150°C 이하
주요 위험	Cavitation	Vaporization + Cavitation
재질	Carbon Steel 가능	저온용 특수재질 필요
Seal 문제	일반적	결빙 및 수축 고려
운전 핵심	유량/압력	온도 안정성
중요 요소	Hydraulic	Thermodynamic Stability







결론



Cryogenic Condition에서 Pump 운전은 단순한 유체 이송이 아니라, 극저온 상태를 안정적으로 유지하기 위한 열역학적 제어 과정에 가깝습니다.



특히 다음 요소들이 핵심입니다.



• 충분한 Cool Down
• NPSH 확보
• Vapor Generation 억제
• 단열 관리
• Minimum Flow 유지
• 적절한 Seal 설계

산업가스, LNG, 수소 산업이 성장할수록 Cryogenic Pump 기술의 중요성은 더욱 커지고 있습니다. 특히 최근 액체수소 및 친환경 에너지 시장 확대와 함께 Cryogenic Engineering 역량은 플랜트 엔지니어에게 필수 지식으로 자리 잡고 있습니다.
