플랜트 설비 A to Z (8): Instrument Air Supply System이란 무엇인가?

플랜트에서 사용하는 공기에도 ‘급’이 있다는 사실, 알고 계셨나요?



일반 압축공기와는 완전히 다른 기준으로 관리되는 것이 바로 Instrument Air입니다.



이번 글에서는 Instrument Air Supply System(계장 공기 공급 시스템)의 개념부터 구성, 설계 기준, 실무 포인트까지 근거 기반으로 정리해 드립니다.

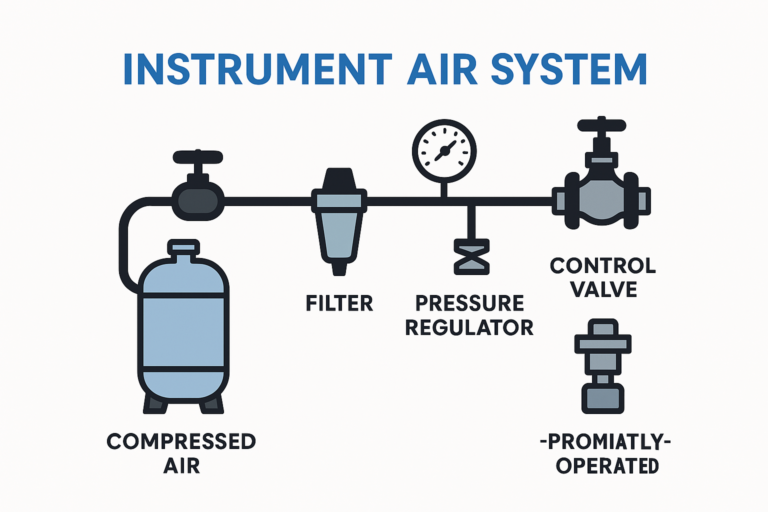

계장공기, Instrument Air (IA)공급 시스템은 생각보다 매우 중요합니다. ❘ 출처 : zeroinstrument.com



1️⃣ Instrument Air란 무엇인가?

Instrument Air는 플랜트 내에서 계측기기(Instrumentation) 및 **제어밸브(Control Valve)**를 구동하기 위해 사용되는 압축공기입니다.



일반 공기와의 가장 큰 차이는 다음과 같습니다.

• 수분(Moisture) 제거 필수
• 오일(Oil) 함유 금지 수준
• 미세 입자(Particle) 제거
• 안정적인 압력 유지

즉, 정밀 제어를 위한 “고품질 공기”라고 이해하시면 됩니다.



👉 특히 공압식 제어 시스템(Pneumatic Control System)에서는 Instrument Air의 품질이 곧 플랜트 안정성과 직결됩니다.





2️⃣ 왜 Instrument Air System이 별도로 존재할까?

많은 분들이 궁금해하는 부분입니다.



“압축기 하나로 다 쓰면 안 되나?”



결론부터 말씀드리면 절대 불가능에 가깝습니다.



그 이유는 다음과 같습니다.

✔️ 1. 공정 안정성 확보

계장 공기는 밸브 개폐, 트립 시스템 등에 사용됩니다.



만약 수분이나 오일이 포함되면:

• 밸브 sticking 발생
• actuator 오작동
• 긴급 차단 실패

👉 즉, 사고로 직결될 수 있습니다.



✔️ 2. 품질 기준 (ISO 8573)

Instrument Air는 일반적으로 다음 수준을 요구합니다.

• Oil-free
• Dew Point: -40℃ 이하 (일반적 기준)
• Particle: micron 단위 제거

이는 ISO 8573 기준에 기반합니다.



✔️ 3. 신뢰성 (Reliability)

Instrument Air System은 보통 다음과 같이 설계됩니다.

• 2 x 100% Compressor (Duty/Standby)
• Dual Dryer System
• Buffer Tank 포함

👉 “멈추면 안 되는 설비”이기 때문에 redundancy가 필수입니다.





3️⃣ Instrument Air Supply System 구성

전체 시스템은 크게 5가지로 나눌 수 있습니다.



① Air Compressor

공기를 압축하는 핵심 설비입니다.

• Oil-free Compressor 사용 (주로)
• Screw Type 또는 Centrifugal Type 적용

👉 오일 혼입 방지를 위해 오일프리 타입이 선호됩니다.



② After Cooler & Moisture Separator

압축 과정에서 발생한 열과 수분을 제거합니다.

• 온도 감소 → 응축 발생
• 수분 제거 효율 증가



③ Air Dryer

Instrument Air 품질의 핵심입니다.



대표 방식:

• Refrigerated Dryer (일반용)
• Desiccant Dryer (계장용 필수)

👉 Desiccant Dryer는 흡착제를 이용해 -40℃ 이하 Dew Point를 구현합니다.



④ Air Receiver (Buffer Tank)

압력 안정화 및 저장 역할을 합니다.



주요 기능:

• 압력 변동 완화
• 순간 수요 대응
• Compressor Cycling 감소



⑤ Air Filter System

다단 필터 구조로 구성됩니다.

• Pre-filter (입자 제거)
• Coalescing filter (오일 미스트 제거)
• Activated carbon filter (잔여 오일 제거)





4️⃣ 설계 기준 및 핵심 스펙

Instrument Air System 설계 시 반드시 고려해야 할 요소입니다.



✔️ 압력 (Pressure)

• 일반적으로 6 ~ 8 bar(g)

✔️ Dew Point

• 통상: -40℃ 이하
• 극한 환경: -60℃ 이하 요구

✔️ Oil Content

• 0.01 mg/m³ 이하 (사실상 무오일 수준)

✔️ Particle Size

• 1 μm 이하 관리

👉 이러한 기준은 플랜트 종류(석유화학, LNG, 발전)에 따라 더 엄격해질 수 있습니다.





5️⃣ Utility Air vs Instrument Air 차이

많이 헷갈리는 개념이므로 정리드립니다.



구분	Instrument Air	Utility Air
용도	계측 및 제어	일반 작업
품질	매우 높음	상대적으로 낮음
Dryer	필수 (Desiccant)	선택
오일	거의 없음	일부 허용

👉 일부 플랜트에서는 Utility Air를 Instrument Air의 Backup으로 사용하기도 합니다.





6️⃣ 실무에서 자주 발생하는 문제

현장에서 실제로 많이 발생하는 이슈입니다.



⚠️ Dew Point 관리 실패

• Dryer 성능 저하
• 계측기 내부 결빙

⚠️ Filter 막힘

• 압력 강하 증가
• 밸브 응답 지연

⚠️ Compressor Oil Carryover

• 밸브 및 계기 오염
• 유지보수 비용 증가

⚠️ 배관 내 응축수 문제

• Drain Trap 미설치 또는 고장

👉 따라서 정기적인 PM(Preventive Maintenance)가 매우 중요합니다.





7️⃣ 결론

Instrument Air Supply System은 단순한 공기 공급 설비가 아닙니다.



✔ 플랜트의 “신경계” 역할
✔ 제어 시스템의 안정성 핵심
✔ 사고 예방의 마지막 방어선



특히 공정 자동화가 고도화될수록 Instrument Air의 중요성은 더욱 커지고 있습니다.



따라서 설계, 시공, 운영 모든 단계에서 품질 기준과 신뢰성 확보를 최우선으로 고려해야 합니다.
