플랜트 설비 A to Z (6) : Flare Stack이란 무엇인가?

📌 플랜트 안전의 최후 방어선, Flare Stack의 모든 것

이전 글에서 Heating Medium Package를 통해 공정 내 열에너지 관리의 중요성을 살펴보았습니다. 그러나 플랜트에서는 단순한

열 관리뿐만 아니라, 비정상 상황에서 발생하는 위험 물질을 어떻게 처리할 것인가가 훨씬 더 중요한 문제입니다.



이때 등장하는 설비가 바로 Flare Stack(플레어 스택)입니다.



Flare Stack은 단순한 배출 설비가 아니라, 플랜트 전체의 안전을 지키는 최후의 보호 시스템이라고 할 수 있습니다.

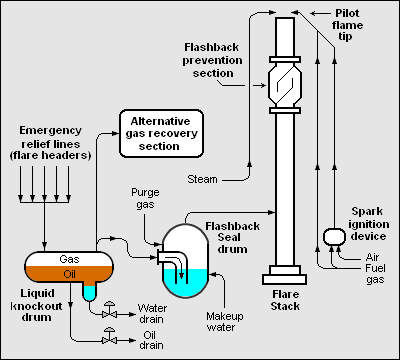

Flare Stack Schematic Diagram ❘ 출처 : 위키피디아





📌 Flare Stack이란 무엇인가?

Flare Stack은 플랜트에서 발생하는 가연성 가스 또는 유해 가스를 안전하게 연소(Flare)시켜 대기로 방출하는 설비입니다.

주요 목적은 다음과 같습니다.

• 공정 이상 시 압력 상승 방지
• 폭발성 가스의 안전한 제거
• 유해 물질의 무해화
• 설비 및 인명 보호

즉, 단순 배출이 아니라 “통제된 연소(Control Burning)”를 수행하는 핵심 안전장치입니다.





📌 Flare System의 구성 요소

Flare Stack은 단일 설비가 아니라 하나의 시스템(System)으로 구성됩니다.



1️⃣ Flare Stack (스택 본체)

• 고온 연소가 이루어지는 수직 구조물
• 충분한 높이를 확보하여 복사열 및 오염 영향 최소화



2️⃣ Flare Tip

• 실제 연소가 발생하는 지점
• 연소 효율 및 소음, 그을음 발생에 큰 영향



3️⃣ Knock-Out Drum (KOD)

• 액체와 기체를 분리하는 장치
• 액체 유입 시 화염 불안정 및 폭발 방지



4️⃣ Seal Drum / Water Seal

• 역화(Flashback) 방지
• 공기 유입 차단



5️⃣ Pilot Burner

• 항상 점화 상태 유지
• 비상시 즉시 점화 가능



6️⃣ Ignition System

• 점화 장치 (전기 점화 또는 가스 점화)



7️⃣ Flare Header

• 각 공정에서 발생한 가스를 모아 전달하는 배관





📌 Flare Stack의 작동 원리

Flare Stack의 작동은 다음과 같은 단계로 이루어집니다.

1. 공정 이상 발생 → 압력 상승
2. Relief Valve 또는 PSV 작동
3. 가스가 Flare Header로 이동
4. Knock-Out Drum에서 액체 제거
5. Flare Tip에서 점화 및 연소
6. 연소 후 배출

연소 반응의 기본 개념은 다음과 같습니다.



$$ CH_4 + 2O_2 \rightarrow CO_2 + 2H_2O $$



위와 같은 연소 반응을 통해 가연성 가스는 이산화탄소와 수증기 형태로 변환되어 상대적으로 안전하게 배출됩니다.





📌 Flare Stack의 종류

Flare Stack은 설치 위치와 방식에 따라 여러 유형으로 나뉩니다.



🔹 Elevated Flare (고가형)

• 가장 일반적인 형태
• 높은 구조물 위에서 연소
• 복사열 및 안전성 우수



🔹 Ground Flare (지상형)

• 지면 근처에서 연소
• 소음 및 시각적 영향 최소화
• 도시형 플랜트에 적합



🔹 Enclosed Flare

• 외부에서 화염이 보이지 않도록 설계
• 환경 규제 대응



🔹 Offshore Flare

• 해양 플랜트용
• 공간 제약 고려 설계





📌 설계 시 고려사항 (Engineering Point)

Flare Stack 설계는 단순 구조물이 아니라 정밀한 엔지니어링 계산이 요구됩니다.



✔️ 1. Flare Load (부하)

• 최대 방출 유량 고려
• Emergency Case 기준 설계



✔️ 2. Radiation (복사열)

• 인체 허용 기준:
  • 1.58 kW/m² (장시간 노출)
  • 4.73 kW/m² (단시간 노출)



✔️ 3. Stack Height (높이)

• 복사열, 대기 확산 고려
• 주변 설비 영향 최소화



✔️ 4. Smoke / Soot 발생

• 불완전 연소 방지
• Steam Injection 활용



✔️ 5. Noise

• 고유량 배출 시 소음 문제 발생





📌 Flare Stack의 장점과 한계



✅ 장점

• 폭발 위험 제거
• 즉각적인 압력 해소
• 공정 안정성 확보
• 다양한 가스 처리 가능

❌ 한계

• 환경오염 (CO₂, NOx 발생)
• 소음 및 복사열 문제
• 에너지 손실
• 지속적 연소 시 비용 발생





📌 환경 및 규제 관점

최근 플랜트 산업에서는 Flare 사용을 최소화하는 방향으로 변화하고 있습니다.

• Flare Gas Recovery System (FGRS) 도입
• 탄소 배출 규제 강화
• ESG 경영 확대

특히, 단순 연소가 아닌 가스 재활용 기술이 중요한 트렌드로 자리 잡고 있습니다.





📌 실무 관점에서의 Flare Stack

실제 프로젝트에서는 다음과 같은 포인트가 중요합니다.

• PSV Relief Case 정의가 Flare 설계의 핵심
• KOD 용량 부족 → Liquid Carryover 위험
• Pilot Flame 유지 신뢰성 확보
• Flare Tip Vendor 선정 중요
• HAZOP 및 SIL 분석과 연계

즉, Flare Stack은 단순 설비가 아니라 플랜트 안전 설계의 집약체라고 볼 수 있습니다.





📌 결론

Flare Stack은 플랜트에서 발생할 수 있는 최악의 상황을 대비하는 필수 안전 설비입니다. 단순히 가스를 태우는 장치가 아니라, 압력 보호, 폭발 방지, 환경 대응까지 포함된 종합 안전 시스템입니다.



최근에는 환경 규제 강화로 인해 Flare 사용을 줄이고 회수하는 방향으로 발전하고 있지만, 여전히 Flare Stack은 모든 플랜트에서 반드시 필요한 설비로 자리잡고 있습니다.



플랜트 엔지니어라면 Flare Stack의 구조와 원리뿐만 아니라, 설계 기준과 실무 적용까지 이해하는 것이 필수적입니다.
