플랜트 설비 A to Z (7): Compressor Package란 무엇인가?

플랜트 산업에서 압축기는 유체를 이동시키는 핵심 설비 중 하나입니다. 특히 기체를 다루는 공정에서는 압력과 유량을 제어하는 역할을 수행하기 때문에 필수적인 장비로 분류됩니다.



이번 글에서는 Compressor Package의 개념, 구성, 특징, 그리고 왜 펌프보다 패키지 형태가 많은지를 실무 관점에서 설명드립니다.

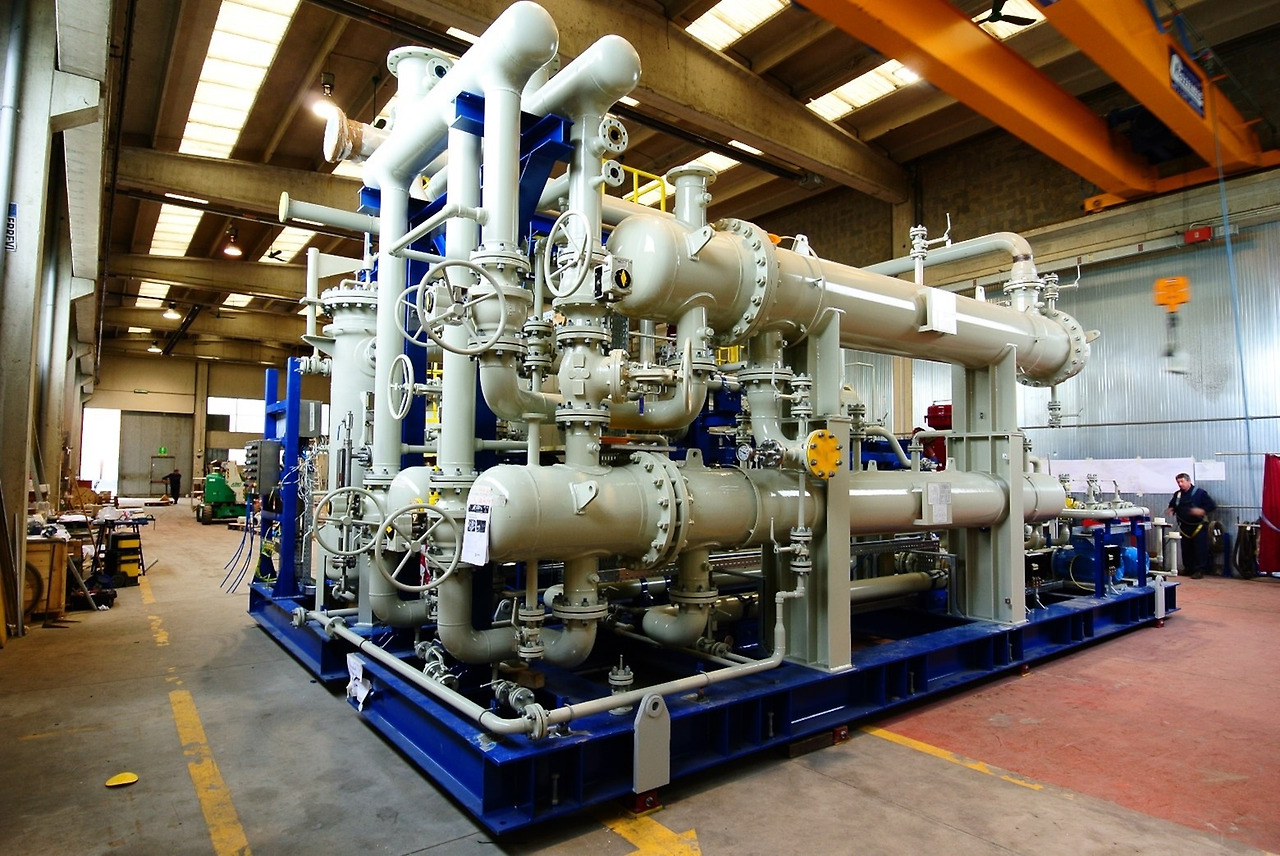

Compressor는 일반적으로 단일설비가 아닌 Package형태로 제공되는 경우가 많습니다. ❘ 출처 : clauger.com





Compressor란 무엇인가?

Compressor(압축기)는 기체의 압력을 상승시키는 설비입니다.

기체는 액체와 달리 압축성(Compressibility)을 가지기 때문에 압력 변화에 따라 부피가 크게 변하는 특징이 있습니다.



대표적인 압축 과정은 다음과 같은 열역학 관계로 설명할 수 있습니다.



$$ PV^n = C $$



위 식은 다변화 과정(polytropic process)을 나타내며, 실제 압축기 설계 및 성능 계산에서 널리 사용됩니다.



※ Compressor 종류에 대한 글은 아래 글을 확인하세요.









Compressor Package란 무엇인가?

Compressor Package는 단순히 압축기 본체만을 의미하지 않습니다.

다음과 같은 보조 설비(Auxiliary System)까지 포함된 통합 시스템을 의미합니다.



주요 구성 요소

• Compressor 본체 (Centrifugal, Reciprocating 등)
• Driver (Electric Motor, Gas Turbine)
• Lubrication System (윤활 시스템)
• Cooling System (Aftercooler, Intercooler)
• Suction/Discharge Drum
• Control Panel (PLC, DCS 연동)
• Safety System (ESD, PSV 등)
• Base Frame & Enclosure

즉, Compressor Package는 설치 후 바로 운전 가능한 Turn-key 설비라고 이해하시면 됩니다.





왜 Compressor는 Package 형태가 많은가?

이 부분이 실무에서 매우 중요한 포인트입니다. Compressor는 Pump보다 Package 형태로 공급되는 경우가 압도적으로 많습니다. 그 이유는 다음과 같습니다.

1. 기체의 특성: 압축성 + 온도 상승

기체는 압축 시 온도가 급격히 상승합니다.

이로 인해 단순 압력 상승뿐만 아니라 열 관리(냉각 시스템)가 필수적으로 요구됩니다.



→ Pump는 상대적으로 온도 변화 영향이 적음



2. 공정 안정성 요구 수준이 높음

압축기는 공정 전체에 영향을 미치는 핵심 장비입니다.

• 압력 변동 → 공정 불안정
• Surge 발생 → 설비 손상

따라서 다음과 같은 고급 제어가 필요합니다.

• Anti-Surge Control System
• Load/Unload Control
• Recycling Line

이러한 시스템은 단품 장비로 구성하기 어렵고, 패키지화가 효율적입니다.



3. 회전체 설비 특성 (고속 + 고위험)

Compressor는 고속 회전체 설비입니다.

• 수천 ~ 수만 RPM 운전
• 진동 및 베어링 관리 필수
• 정밀 정렬 요구

→ Lubrication, Seal Gas, Vibration Monitoring 등이 통합되어야 함



이러한 요소들은 개별 설치보다 Package로 사전 통합 제작하는 것이 훨씬 안정적입니다.





4. Utility 및 보조 설비 의존도가 높음

압축기는 단독 운전이 불가능한 경우가 많습니다.

필수 유틸리티:

• Cooling Water / Air
• Instrument Air
• Seal Gas
• Lube Oil System

→ 이 모든 요소를 현장에서 개별 구축하면 리스크 증가
→ 따라서 Package 형태로 공급





5. Vendor 책임 범위 명확화

플랜트 프로젝트에서는 책임 구분이 매우 중요합니다.

• Pump: 비교적 단순 → EPC에서 직접 구성 가능
• Compressor: 복잡 → Vendor Package로 책임 일원화

즉, 성능 보증 및 문제 발생 시 Vendor가 전체 시스템에 대해 책임지는 구조가 필요합니다.





6. Compressor vs Pump: 구조적 차이 요약



구분	Compressor	Pump
유체	기체 (압축성)	액체 (비압축성)
온도 변화	매우 큼	상대적으로 작음
보조 설비	매우 많음	비교적 단순
제어 시스템	복잡 (Anti-Surge 등)	단순
공급 형태	Package 위주	단품 + 일부 Package







7. Compressor Package의 장점

1. 설치 기간 단축

• Pre-assembled 구조
• 현장 설치 최소화



2. 품질 안정성 확보

• Factory Acceptance Test(FAT) 수행
• Vendor 기준 품질 보증



3. 시운전 리스크 감소

• 이미 통합 테스트 완료
• Interface 문제 최소화





8. 실무 적용 시 체크 포인트

Compressor Package를 적용할 때는 다음 사항을 반드시 확인해야 합니다.

• Design Pressure & Temperature
• Required Flow Rate (Capacity)
• Driver Type (Motor vs Turbine)
• Anti-Surge Requirement
• Utility Availability
• Maintenance Accessibility

특히 Surge Curve 분석 및 Control Logic 검토는 필수입니다.





결론

Compressor Package는 단순한 장비가 아니라 복합 시스템 설비입니다.

기체의 압축 특성, 고온 발생, 정밀 제어 요구 등으로 인해 Pump와 달리 Package 형태가 일반화되어 있습니다.



따라서 Compressor를 단순 기계 설비로 접근하기보다는 “공정 안정성을 책임지는 통합 시스템”으로 이해하는 것이 중요합니다.



플랜트 설비를 설계하거나 운영할 때, Compressor Package에 대한 이해는 프로젝트의 성공 여부를 좌우하는 핵심 요소가 됩니다.
