Isometric Drawing이란 무엇인가? 화공엔지니어도 반드시 이해해야 하는 배관 도면

플랜트 프로젝트에서 가장 많이 사용되는 도면을 떠올리면 대부분 P&ID(Process & Instrumentation Diagram)를 먼저 생각합니다. 하지만 실제 플랜트가 제작되고 설치되는 과정에서는 P&ID보다 더욱 자주 활용되는 도면이 있습니다. 바로 Isometric Drawing(아이소메트릭 드로잉)입니다.



P&ID는 공정(Process)의 흐름과 설계 의도를 표현하는 기본 설계도라면, Isometric Drawing은 실제 배관을 제작(Fabrication)하고 설치(Erection) 하기 위한 상세 시공 도면입니다. 따라서 Piping Engineer뿐 아니라 Process Engineer, Mechanical Engineer, Construction Engineer, 제작업체와 시공업체까지 모두가 활용하는 핵심 문서입니다.



특히 많은 화공엔지니어는 "배관 설계는 Piping Engineer의 영역"이라고 생각하기 쉽지만, 실제 프로젝트에서는 Hydraulic Calculation, Model Review, HAZOP, 시공성 검토 등을 위해 Process Engineer 역시 Isometric Drawing을 이해해야 하는 경우가 매우 많습니다.



이번 글에서는 Isometric Drawing의 개념부터 작성 목적, 주요 구성 요소, P&ID와의 차이점, 그리고 화공엔지니어가 반드시 이해해야 하는 이유까지 자세히 알아보겠습니다.

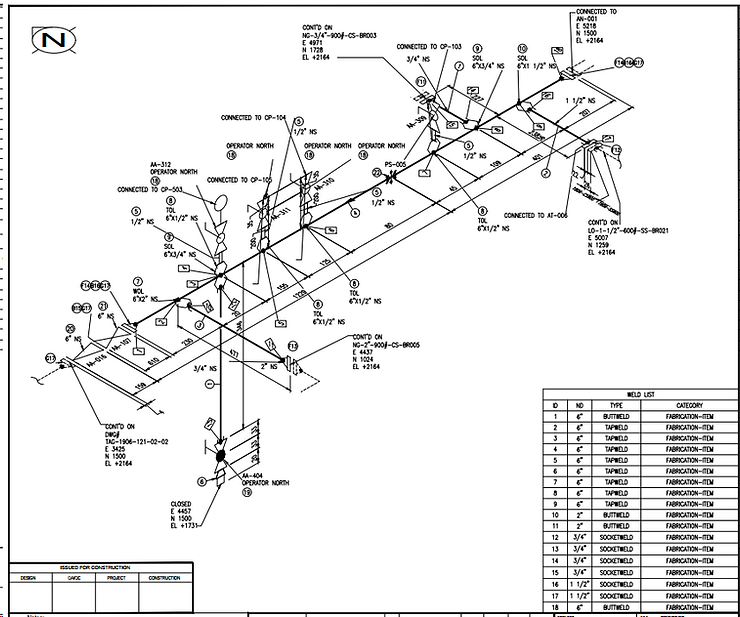

일명 빵빵이라고도 불리는 Isometric Drawing에 대해서 화공엔지니어도 이해 할 필요가 있습니다. ❘ 출처 : destechengineering.com





Isometric Drawing이란?



Isometric Drawing은 배관을 3차원 형태로 표현한 제작 및 시공용 도면입니다.



여기서 'Isometric'은 등각투상법(Isometric Projection)을 의미하며, X축·Y축·Z축을 일정한 각도로 표현하여 실제 공간 구조를 한 장의 도면으로 이해할 수 있도록 만든 방식입니다.



일반적인 평면도(Plan View)나 입면도(Elevation View)는 한 방향에서 바라본 모습만 표현하지만, Isometric Drawing은 배관이 공간을 어떻게 지나가는지를 입체적으로 보여줍니다.



즉,

"실제 현장에서 설치될 배관의 모습을 가장 현실적으로 표현한 도면"



이라고 이해하면 됩니다.





왜 Isometric Drawing이 필요한가?





플랜트의 배관은 단순히 장비와 장비를 직선으로 연결하는 구조가 아닙니다.



실제 현장에서는



• 여러 층을 통과하고
• 다양한 장비를 연결하며
• Elevation이 반복적으로 변경되고
• 수많은 Valve와 Instrument가 설치됩니다.
• Pipe Rack와 Structure를 피해 Routing이 변경되기도 합니다.

이러한 복잡한 배관을 평면도만으로 제작하거나 시공하는 것은 사실상 불가능합니다.



그래서 제작업체(Fabricator)는 Isometric Drawing을 기준으로 Pipe를 절단하고 용접하며, 시공업체(Constructor)는 이를 기준으로 현장 설치를 수행합니다.



즉,



• P&ID는 "무엇을 연결할 것인가"를 정의하는 도면
• Isometric Drawing은 "어떻게 만들고 설치할 것인가"를 정의하는 도면

이라고 이해하면 가장 쉽습니다.





Isometric Drawing에는 어떤 정보가 포함될까?



1. Pipe Routing

배관이 어느 방향으로 지나가는지가 표시됩니다.



• North / South / East / West
• Rise
• Drop
• Branch

등이 모두 표현되므로 실제 배관 형상을 쉽게 이해할 수 있습니다.



2. 배관 길이(Dimension)

제작에 필요한 가장 중요한 정보입니다. 각 Pipe Piece의 길이가 모두 표시됩니다.



예를 들어



• 650 mm
• 1,250 mm
• 3,800 mm

등과 같이 실제 제작 치수가 기입됩니다. Fabrication Shop에서는 이 치수를 기준으로 Pipe를 절단합니다.



3. Elevation

배관이 설치되는 높이가 표시됩니다.



예를 들어 EL. +5,000 이라면 기준점보다 5 m 높은 위치에 설치된다는 의미입니다.



Pump Suction이나 Gravity Flow Line에서는 Elevation 정보가 Hydraulic Calculation에도 직접적인 영향을 줍니다.



4. Pipe Size

배관의 Nominal Size가 표시됩니다.



예)



• 1"
• 2"
• 4"
• 6"
• 12"

등이 표기됩니다.



5. Pipe Specification

배관 재질(Material)과 Pressure Rating이 함께 표시됩니다.



예를 들어



• Carbon Steel
• Stainless Steel
• ASME Class 150
• ASME Class 300

등의 정보가 포함되며, 프로젝트에서는 Pipe Spec Number를 함께 사용하는 경우가 대부분입니다.



6. Pipe Fittings

배관 부속품도 모두 표시됩니다.



대표적으로



• Elbow
• Tee
• Reducer
• Cap
• Coupling
• Union

등이 포함됩니다. 이러한 Fittings는 단순한 자재 정보가 아니라 Hydraulic Calculation 시 Minor Loss 계산에도 중요한 요소가 됩니다.



7. Valve

각종 Valve의 설치 위치도 함께 표시됩니다.



대표적으로



• Ball Valve
• Gate Valve
• Globe Valve
• Check Valve
• Control Valve

등이 포함됩니다.



8. Instrument

필요한 계장기기 역시 함께 표현됩니다.



예를 들어



• Pressure Gauge
• Temperature Indicator
• Pressure Transmitter
• Flow Meter

등이 표시됩니다.



9. Weld Number

용접 위치마다 고유 번호가 부여됩니다.



예를 들어



• W-101
• W-102

등과 같이 표시되며, 이를 기준으로 RT, UT, PMI, Hydro Test 등의 품질관리가 수행됩니다.



10. BOM(Bill of Materials)

대부분의 Isometric Drawing에는 자재 목록이 함께 첨부됩니다.



여기에는



• Pipe
• Flange
• Elbow
• Tee
• Valve
• Gasket
• Bolt
• Nut

등의 규격과 수량이 포함되어 구매와 자재관리의 기준이 됩니다.





Isometric Drawing은 어떻게 만들어질까?



과거에는 CAD를 이용해 엔지니어가 직접 작성하는 경우가 많았습니다.



하지만 최근 대부분의 EPC 프로젝트에서는 3D Plant Model을 기반으로 자동 생성됩니다.



대표적인 프로그램은 다음과 같습니다.



• AVEVA E3D
• AVEVA PDMS
• Hexagon Smart 3D(S3D)
• Autodesk Plant 3D
• AutoCAD 2D (실제 국내/해외에서도 2D 프로그램을 활용하여 3D 도면과 같이 작성, 글 윗부분의 사진 참고)

3D 모델이 완성되면 소프트웨어가 Isometric Drawing을 자동 생성하며, 이후 Piping Engineer가 치수, 용접 위치, 자재 정보 등을 검토한 후 최종 발행합니다.





P&ID와 Isometric Drawing의 차이



구분	P&ID	Isometric Drawing
목적	공정 및 제어 개념 표현	제작 및 시공 정보 제공
표현 방식	2D 개념도	3D 등각 도면
실제 길이	표시하지 않음	정확한 치수 표시
Elevation	없음	있음
Routing	단순화	실제 경로 반영
제작 가능 여부	불가능	가능
주요 사용자	Process Engineer	Piping·Construction·Fabrication Engineer



결국 P&ID는 설계 의도를 설명하는 도면이고, Isometric Drawing은 이를 현실에서 구현하기 위한 실행 도면이라고 볼 수 있습니다.





화공엔지니어도 Isometric Drawing을 알아야 하는 이유



많은 Process Engineer는 P&ID만 이해하면 충분하다고 생각하지만, 실제 프로젝트에서는 Isometric Drawing을 검토하는 일이 매우 빈번합니다. 특히 상세설계(Detailed Engineering) 단계에서는 P&ID만으로는 확인할 수 없는 정보들이 대부분 Isometric Drawing에 포함되어 있기 때문입니다.



그중 가장 중요한 이유는 Hydraulic Calculation의 정확도를 높이기 위해서입니다.



초기 설계에서는 P&ID와 예상 배관 길이를 기반으로 압력강하(Pressure Drop)를 계산하는 경우가 많습니다. 그러나 상세설계가 진행되면 실제 배관 Routing, Elevation 변화, Elbow·Tee·Reducer와 같은 Fitting의 개수, Valve 위치 등이 Isometric Drawing에 모두 반영됩니다.



이러한 요소들은 모두 배관 내 유체의 마찰손실(Major Loss)과 국부손실(Minor Loss)에 직접적인 영향을 미칩니다. 따라서 Isometric Drawing을 반영하지 않은 Hydraulic Calculation은 실제 운전 조건과 차이가 발생할 가능성이 있습니다.



예를 들어,



• 예상보다 Elbow가 많이 추가된 경우
• Pipe Rack를 우회하면서 실제 배관 길이가 증가한 경우
• 여러 차례 Elevation 변화가 발생한 경우
• Valve, Strainer, Flow Meter 등의 부속품이 추가된 경우

에는 설계 초기보다 압력손실이 크게 증가할 수 있습니다. 이는 단순히 Pressure Drop 계산에만 영향을 주는 것이 아니라,



• Pump Head 산정
• Compressor Discharge Pressure 검토
• Control Valve Cv 선정
• PSV Inlet Pressure Loss 검토
• Minimum Flow Line 검토

등 Process Engineering의 핵심 계산에도 직접적인 영향을 미칩니다.



실제로 프로젝트 후반에는 Isometric Drawing을 기반으로 Hydraulic Calculation을 다시 수행하거나 기존 계산 결과를 검증(Revalidation)하는 사례도 적지 않습니다.



이 외에도 Process Engineer는 다음과 같은 사항을 함께 검토합니다.



• PSV 및 Control Valve 설치 방향
• Instrument Tap 위치
• 배관 경사(Slope)
• Drain 및 Vent 위치
• Dead Leg 발생 여부
• 배관 응력을 고려한 배치
• 유지보수 접근성
• 시운전(Operation & Commissioning) 작업성

특히 HAZOP Action, P&ID Screen Meeting, 3D Model Review, Constructability Review 단계에서는 Isometric Drawing이 핵심 검토 자료로 활용됩니다.



즉, Isometric Drawing은 단순히 배관 제작을 위한 도면이 아니라 Hydraulic Calculation의 정확도를 높이고, 설계와 실제 시공 간의 차이를 줄이며, 플랜트의 운전성과 유지보수성까지 검증하는 핵심 Engineering Document라고 할 수 있습니다.



결론



Isometric Drawing은 단순히 배관을 입체적으로 표현한 그림이 아니라 플랜트 배관을 제작하고 설치하기 위한 핵심 실무 도면입니다.



P&ID가 공정의 기능과 연결 관계를 정의한다면, Isometric Drawing은 실제 배관의 치수, 자재, 용접, 설치 위치 등 현장에서 필요한 모든 정보를 담고 있습니다. 최근에는 대부분 3D 설계 모델을 기반으로 자동 생성되지만, 이를 검토하고 설계 의도와 일치하는지 확인하는 것은 여전히 엔지니어의 중요한 역할입니다.



특히 화공엔지니어에게 Isometric Drawing은 단순히 배관 형상을 확인하는 도면이 아닙니다. 실제 배관 경로와 부속품 정보를 바탕으로 Hydraulic Calculation의 정확도를 높이고, Pump와 Compressor의 설계 조건을 검증하며, Control Valve와 PSV의 적정성을 확인하는 데 중요한 근거 자료가 됩니다.



따라서 플랜트 분야에서 커리어를 쌓고자 한다면 P&ID를 읽을 줄 아는 것에서 한 걸음 더 나아가 Isometric Drawing까지 이해하는 것이 실무 경쟁력을 높이는 중요한 역량이라고 할 수 있습니다.
