플랜트 설비 A to Z (20) : Breather Valve란 무엇인가? 저장탱크가 '숨 쉬는' 이유

플랜트에서 저장탱크(Storage Tank)는 원유, 화학물질, 용제(Solvent), 산업용 가스 응축액 등 다양한 유체를 저장하는 핵심 설비입니다. 많은 엔지니어들이 압력용기(Pressure Vessel)의 안전에는 관심을 가지지만, 상대적으로 대기압 저장탱크(Atmospheric Storage Tank)의 보호장치에는 관심이 적은 경우가 많습니다.



그러나 저장탱크는 생각보다 쉽게 손상될 수 있습니다. 내부 압력이 높아져 탱크가 부풀어 오르거나(Overpressure), 반대로 진공(Vacuum)이 형성되어 탱크가 찌그러지는 사례도 실제 플랜트에서 발생합니다.



이러한 문제를 방지하기 위해 설치되는 대표적인 장치가 바로 Breather Valve(브리더 밸브)입니다.



이번 글에서는 Breather Valve의 개념부터 작동 원리, 설치 목적, 종류, 설계 시 고려사항까지 실무 중심으로 자세히 알아보겠습니다.

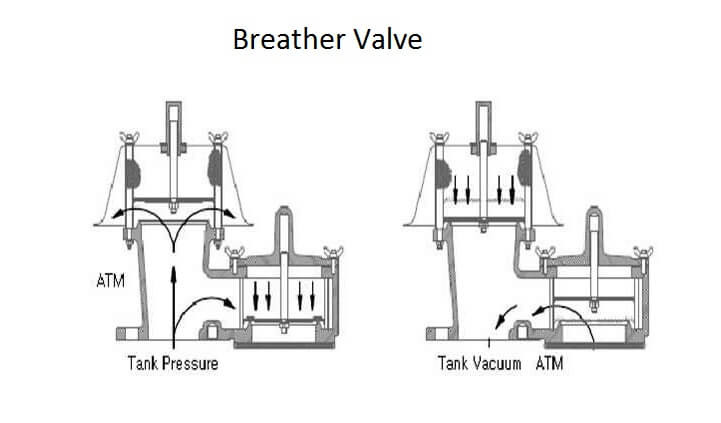

PSV와 비슷할것같지만, 또 전혀 다른 Breather Valve에 대해서 알아보겠습니다. ❘ 출처 : instrumentationtools.com



Breather Valve란 무엇인가?



Breather Valve는 저장탱크 내부 압력이 설정값 이상으로 상승하거나, 반대로 일정 수준 이하로 낮아질 경우 자동으로 개폐되어 내부 압력을 일정 범위 내에서 유지하는 Pressure/Vacuum Relief Device(PVRV)입니다.



쉽게 말하면,

탱크가 숨을 쉬도록(Breathe) 만들어 주는 밸브라고 이해하면 됩니다.



평상시에는 완전히 닫혀 있으며,



• 내부 압력이 높아지면 Gas를 외부로 배출하고
• 내부 압력이 낮아지면 외부 공기를 유입시켜

탱크를 보호합니다. 그래서 현장에서는



• Breather Valve
• Pressure Vacuum Relief Valve(PVRV)
• Conservation Vent

등의 이름으로도 많이 불립니다.





왜 Breather Valve가 필요한가?



많은 사람들이

"저장탱크는 대기와 연결되어 있는데 왜 압력이 생기지?"

라는 의문을 가집니다.



실제로 저장탱크 내부 압력은 다양한 원인으로 계속 변화합니다.



대표적인 원인은 다음과 같습니다.



1. 액체 주입(Filling)

탱크에 액체를 주입하면 액체가 차지하는 부피만큼 Vapor Space가 줄어들게 됩니다.



이때 내부 기체가 압축되면서 압력이 상승합니다. Breather Valve가 없다면 탱크 내부 압력은 계속 증가하게 됩니다.



2. 액체 배출(Emptying)

반대로 제품을 출하하거나 공정으로 보내면 탱크 내부 공간이 커집니다.



외부 공기가 들어오지 못하면 내부는 진공 상태로 변하게 됩니다.



심한 경우 탱크 Shell이 안쪽으로 찌그러지는 Vacuum Collapse가 발생할 수 있습니다.



3. 주야간 온도 변화(Thermal Breathing)

가장 흔한 원인입니다. 낮에는 태양열 때문에 탱크 내부 Vapor가 팽창합니다.



밤이 되면 기체가 수축하면서 진공이 형성됩니다.



이를 Thermal Breathing이라고 합니다. 하루에도 여러 번 반복되는 현상입니다.





Breather Valve의 작동 원리



Breather Valve는 매우 단순한 구조를 가지고 있습니다.



Pressure Relief 기능

내부 압력이 설정압력(Set Pressure) 보다 높아지면



Valve Disc가 열립니다. 내부 Vapor가 외부로 배출됩니다.



압력이 정상 범위로 내려오면자동으로 다시 닫힙니다.



Vacuum Relief 기능

반대로 내부 압력이 설정치 이하로 떨어지면 Vacuum Disc가 열립니다.



외부 공기가 유입되어 압력이 회복되면 Valve는 다시 닫힙니다.



즉, 하나의 장치 안에 Pressure Relief와 Vacuum Relief가 함께 존재하는 구조입니다.





Breather Valve의 주요 구성품



일반적으로 다음과 같은 부품으로 구성됩니다.



• Valve Body
• Pressure Disc
• Vacuum Disc
• Weight 또는 Spring
• Seat
• Guide
• Weather Hood
• Flame Screen(선택사양)

구조는 단순하지만 설정압력의 정확성이 매우 중요합니다.





Breather Valve 설치 위치



대부분 저장탱크 Roof 상부에 설치됩니다.



그 이유는 기체가 가장 많이 모이는 공간이 탱크 상부 Vapor Space이기 때문입니다.



일반적으로



• Roof Center
• Roof Nozzle

부근에 설치합니다.



대형 탱크는 Breather Valve를 여러 개 설치하기도 합니다.





Breather Valve의 설정압력(Set Pressure)



Breather Valve는 PSV처럼 높은 압력을 보호하는 장치가 아닙니다.



Atmospheric Tank 자체가 높은 압력을 견디도록 설계되지 않았기 때문입니다.



대표적으로 Pressure Side는 수 mbar 수준, Vacuum Side 역시 수 mbar 수준으로 설정되는 경우가 많습니다.



예를 들어



• Pressure : +20 ~ +35 mbar
• Vacuum : -5 ~ -15 mbar

정도의 범위가 많이 적용되며, 정확한 설정값은 탱크의 설계압력과 적용 규격에 따라 결정됩니다.





Emergency Vent와의 차이



Breather Valve와 자주 혼동되는 장치가



Emergency Vent입니다.



구분	Breather Valve	Emergency Vent
목적	일상적인 압력 변화 대응	화재 등 비상상황 대응
작동 빈도	자주 작동	거의 작동하지 않음
용량	상대적으로 작음	매우 큼
설치 목적	Thermal Breathing, Filling, Emptying	외부 화재 시 급격한 압력 상승 완화

즉, Breather Valve는 정상 운전용, Emergency Vent는 비상 보호용입니다.





Flame Arrester와 함께 사용하는 이유



인화성 물질을 저장하는 탱크에서는 Breather Valve 앞단 또는 후단에 Flame Arrester를 함께 설치하는 경우가 많습니다.



그 이유는 외부에서 발생한 화염이 Breather Valve를 통해 탱크 내부로 전파되는 것을 방지하기 위해서입니다.



특히 휘발유, 벤젠, 톨루엔, 메탄올, 에탄올 등의 저장탱크에서는 거의 필수적으로 고려됩니다.





설계 시 고려해야 하는 사항



Breather Valve를 선정할 때는 단순히 배관 크기만 보는 것이 아니라 다음 사항을 함께 검토해야 합니다.



• 최대 충전(Filling) 유량
• 최대 배출(Emptying) 유량
• Thermal Breathing 유량
• 저장 유체의 증기압(Vapor Pressure)
• 허용 설계압력(MAWP 또는 탱크 설계압력)
• API 2000 기준 Venting Capacity
• 필요시 Flame Arrester 적용 여부
• 유지보수 및 점검 접근성

특히 API 2000은 저장탱크의 정상 통기(Normal Venting)와 비상 통기(Emergency Venting) 용량을 산정하는 대표적인 설계 기준으로 널리 사용됩니다.





화공엔지니어가 Breather Valve를 반드시 이해해야 하는 이유



Process Engineer는 저장탱크의 운전 조건을 정의하고, 필요한 Venting Capacity를 산정하는 역할을 수행합니다.



Mechanical Engineer는 탱크의 허용 압력과 구조적 안전성을 검토하며, Piping Engineer는 배관 연결과 설치 위치를 설계합니다.

또한 HSE Engineer는 가연성 증기 배출과 화재·폭발 위험을 평가합니다.



즉, Breather Valve는 하나의 장치이지만 공정, 기계, 배관, 안전 분야가 함께 검토해야 하는 대표적인 인터페이스 설비입니다. 설계 초기 단계에서 용량이나 설정압력을 잘못 선정하면 제품 손실, 탱크 변형, 환경 배출 증가, 심한 경우 설비 손상으로 이어질 수 있기 때문에 각 분야 엔지니어의 협업이 중요합니다.





결론



Breather Valve는 구조 자체는 단순하지만 저장탱크를 압력과 진공으로부터 보호하는 핵심 안전설비입니다.



탱크 내부의 압력은 제품 입출하뿐 아니라 일교차에 의한 Thermal Breathing으로도 지속적으로 변하기 때문에 적절한 Pressure/Vacuum Relief 기능이 반드시 필요합니다.



또한 Breather Valve는 단독으로 이해하기보다 Emergency Vent, Flame Arrester, 그리고 API 2000에 따른 Venting Capacity 산정과 함께 이해해야 실무에서 올바르게 적용할 수 있습니다.



플랜트 엔지니어에게 Breather Valve는 단순한 부속품이 아니라 저장탱크의 안전성과 운전 신뢰성을 좌우하는 핵심 설비라는 점을 기억하는 것이 중요합니다.
