분리 공정의 종류와 기술 실무 (5) - Reactive Distillation

Reactive Distillation(반응증류) 은 하나의 장치 내부에서 화학 반응과 증류 분리를 동시에 수행하는 고효율 공정 기술입니다. 반응 평형을 분리로 끌어내려 전환율을 향상시키고, 장치 수를 줄이며, 에너지 사용을 최적화할 수 있다는 점에서 정밀화학·석유화학·바이오연료 산업에서 상업적으로 널리 적용되고 있습니다.



이번 글에서는 원리 → 열역학·반응공학 기반 해석 → 장치 구조 → 설계·제어 실무 포인트 → 산업 적용 사례 → 기술 발전 방향 순으로 정리합니다.



반응기와 증류탑을 하나의 장치로 설계된 Reactive Distillation에 대해서 알아보겠습니다.



1. Reactive Distillation의 기본 개념

일반 공정에서는:

• Reactor (반응기)
• Distillation Column (증류탑)

을 분리하여 설계합니다.



Reactive Distillation은 증류탑 내부에 촉매 반응 구간을 형성하여 두 기능을 통합합니다.



핵심 아이디어는 다음과 같습니다:

✔ 생성물을 즉시 분리하여 평형을 이동
✔ Le Chatelier 원리에 따라 전환율 증가
✔ 공정 단순화 및 CAPEX 감소





2. 열역학 및 반응 평형 관점

가역 반응을 가정합니다.



$$ A+B⇌C+D $$



평형상수:



$$ K = \frac{a_C a_D}{a_A a_B} $$



증류를 통해 생성물 C 또는 D를 제거하면, 활동도 αi 가 감소하여 반응이 정반응 방향으로 진행됩니다.



즉, 반응 평형 + 상평형(VLE) 이 동시에 작용하는 시스템입니다.





3. 증류와 반응의 동시 지배 방정식

Reactive Distillation 설계는 다음 세 요소가 결합됩니다.

① 물질수지

$$ F = D + B $$

② 반응 속도식

$$ r = k C_A C_B $$



또는 촉매 반응의 경우 Langmuir-Hinshelwood 모델 사용.

③ 상평형 관계

$$ y_i = K_i x_i $$



이 세 식이 동시에 풀려야 합니다.



👉 일반 증류보다 수치해석 난이도가 매우 높습니다.





4. 장치 구조

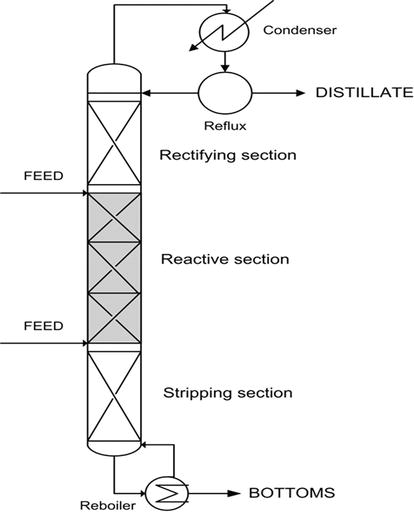

Reactive Distillation Column은 보통 다음과 같이 구성됩니다.

① 상부: 정제 구간(Rectifying Section)

• 가벼운 성분 제거
• 생성물 농축

② 중간: 반응 구간(Reaction Zone)

• 촉매 충전
• Tray형 또는 Structured Catalytic Packing 사용

③ 하부: 탈거 구간(Stripping Section)

• 무거운 성분 제거



5. 대표 산업 적용 사례

① MTBE(Methyl Tertiary Butyl Ether) 생산

• 이소부텐 + 메탄올 반응
• 반응증류 상업화 대표 사례

② 에스터화 반응

• 초산 + 에탄올 → 에틸아세테이트
• 물 제거로 평형 이동

③ 바이오디젤 생산

• Transesterification 반응



6. 실무 설계 관점에서 반드시 고려해야 할 사항

Reactive Distillation은 이론보다 실무 리스크 관리가 더 중요합니다.

1️⃣ 반응-분리 상호작용

• 반응 발열/흡열 여부
• 온도 프로파일 민감도
• 촉매 활성 저하

온도 제어 실패 시 반응 속도 급변 가능.

2️⃣ 촉매 선택 및 충전 방식

• 고정층 촉매
• Structured catalytic packing
• 압력강하 최소화 설계

촉매 교체 주기 고려 필수.

3️⃣ 열관리(Heat Management)

반응열이 증류 내부 열수지에 직접 영향.

• Reboiler Duty 조정
• 내부 열통합 고려
• Hot spot 방지

4️⃣ 제어 전략

일반 증류보다 제어가 훨씬 복잡합니다.



제어 변수:

• 상부 조성
• 하부 조성
• 반응 전환율
• 반응 구간 온도

MPC(Model Predictive Control) 적용 사례 증가 중입니다.

5️⃣ 운전 안정성

• Feed 조성 변화에 매우 민감
• Start-up 단계에서 반응 runaway 위험
• 동적 해석 필수



7. 일반 증류와의 비교

구분	일반 증류	Reactive Distillation
반응 수행	외부 Reactor	내부 통합
평형 제한	존재	분리로 극복
장치 수	다수	통합
설계 난이도	중간	매우 높음





8. 경제성 분석 관점

장점:

✔ 장치 수 감소
✔ CAPEX 절감
✔ 평형 전환율 향상
✔ 에너지 절감 가능



단점:

✔ 설계 난이도 상승
✔ 제어 복잡
✔ 촉매 유지비 발생



결국 공정 특성에 따라 경제성이 결정됩니다.



9. Reactive Distillation은 “공정 통합의 정점”입니다

Reactive Distillation은 단순히 반응과 증류를 합친 기술이 아닙니다.



✔ 반응공학
✔ 열역학(VLE)
✔ 열전달
✔ 물질전달
✔ 제어공학



이 다섯 분야가 동시에 작동하는 고난도 통합 기술입니다.



특히 평형 제한 반응 시스템에서 공정 혁신 솔루션으로 자리 잡고 있으며, 에너지 비용과 탄소 저감이 중요한 현대 산업에서 전략적 가치가 높습니다.
