Pilot Operated PSV의 숨겨진 원리, Rupture Disc를 설치할 수 없는 진짜 이유

플랜트 배관 및 압력용기 설계에서 Pressure Safety Valve(PSV)는 마지막 안전장치입니다. 특히 높은 Set Pressure 정확도와



낮은 Seat Leakage를 요구하는 공정에서는 Pilot Operated PSV(POPSV)가 널리 사용됩니다.



그런데 현장에서 종종 다음과 같은 질문이 나옵니다.

"Conventional PSV는 Rupture Disc와 함께 사용하는 사례가 있는데, Pilot Operated PSV도 가능한가?"



결론부터 말씀드리면 기술적으로 불가능한 것은 아니지만, 일반적인 설계에서는 적용하지 않는 것이 원칙이며 적용 시 매우 엄격한 검토가 필요합니다.



이번 글에서는 Pilot Operated PSV의 작동 원리와 함께 왜 Rupture Disc의 적용이 제한되는지 기술적인 근거를 중심으로 살펴보겠습니다.





Pilot Operated PSV란 무엇인가?



Pilot Operated PSV는 일반적인 Spring Loaded PSV와 달리 Pilot Valve가 Main Valve를 제어하는 방식입니다.



즉,



• Main Valve
• Pilot Valve
• Sense Line
• Dome Chamber

가 하나의 시스템으로 작동합니다.



Pilot Valve는 Process Pressure를 지속적으로 감지하다가 Set Pressure에 도달하면 Dome Pressure를 방출하고, Main Valve가 순간적으로 크게 열리면서 Relief가 시작됩니다.



Pilot Operated PSV의 구조 ❘ 출처 : tradeindia.com



이러한 구조 덕분에 Spring Loaded PSV보다



• 높은 Set Pressure 정확도
• 거의 Zero Leakage 수준의 Sealing
• 높은 Back Pressure 허용

등의 장점을 제공합니다.





Pilot Operated PSV의 핵심은 Dome Pressure



Pilot Operated PSV에서 가장 중요한 부분은 Dome Chamber입니다.



Main Valve 상부에는 Dome Chamber가 존재하며, 정상 운전 중에는 Inlet Pressure가 Pilot을 통해 Dome에도 동일하게 전달됩니다.



하지만 Dome 면적이 Main Seat보다 더 크기 때문에 동일한 압력이라도 Dome에서 더 큰 힘이 발생하여 Main Valve를 닫아주는 구조입니다.



즉, Pilot Valve가 압력을 얼마나 정확하게 감지하고 제어하는지가 Main Valve의 정상적인 작동을 결정합니다.





그렇다면 Rupture Disc 적용이 어려운 이유는 무엇일까?



많은 사람들이

"압력만 전달되면 되는 것 아닌가?"



라고 생각합니다.



하지만 Pilot Operated PSV는 단순히 압력을 감지하는 장치가 아니라 Pilot와 Dome이 하나의 제어 시스템으로 작동하는 구조입니다.



따라서 Rupture Disc를 전단에 설치하면 다음과 같은 설계상 문제가 발생할 수 있습니다.



① Pressure Sensing 정확도가 저하될 수 있다.

Pilot Valve는 매우 작은 압력 변화도 정확하게 감지해야 합니다.



그러나 Rupture Disc가 중간에 존재하면



• Disc와 PSV 사이의 Dead Volume
• Pocket 형성
• 압력 전달 지연
• 압력 맥동(Damping)

등이 발생할 수 있습니다.



이러한 현상은 Pilot Valve가 실제 Vessel Pressure를 정확하게 감지하는 것을 방해할 가능성이 있습니다.



② Dome Pressure Balance가 영향을 받을 수 있다.

Pilot Operated PSV는 Inlet Pressure와 Dome Pressure의 균형을 이용하여 Main Valve를 닫아두는 구조입니다.



따라서 압력 전달 특성이 변하면



• Opening Pressure 변화
• Chattering
• 불안정한 개방
• 예상보다 늦거나 빠른 Relief

등이 발생할 가능성이 있습니다.



Spring Loaded PSV보다 Pilot Operated PSV가 이러한 영향에 더욱 민감한 이유도 바로 Pilot 제어 시스템 때문입니다.



③ Rupture Disc 이상 시 예상하지 못한 작동이 발생할 수 있다.

만약 Rupture Disc가 미세하게 손상되거나 누설이 발생하면 Pilot가 정상적인 Pressure Balance를 유지하지 못할 수 있습니다.



그 결과



• Dome Pressure 손실
• Main Valve의 의도치 않은 Opening
• Seat Leakage 증가
• 반복적인 Valve Cycling

등이 발생할 가능성이 있습니다.



④ 설계 검토 항목이 크게 증가한다.

Pilot Operated PSV 앞단에 Rupture Disc를 설치하면 단순히 Relief Capacity만 계산해서는 안 됩니다.



추가적으로



• Pressure Drop
• Pressure Sensing Accuracy
• Pilot 응답성
• Dome Pressure Stability
• 제조사 승인 여부

등을 모두 검토해야 합니다. 즉, 일반적인 Spring Loaded PSV보다 훨씬 많은 설계 검증이 필요합니다.





API에서는 어떻게 규정하고 있을까?



API Standard에서도 Pilot Operated PSV 전단의 Rupture Disc를 일률적으로 금지하지는 않습니다.



다만 다음 사항들을 충분히 검토하도록 요구합니다.



• Pressure Loss
• Relief Capacity 감소 여부
• Pilot Pressure 전달 특성
• Inspection 및 Maintenance
• 제조사 권장사항

특히 Pilot Operated PSV는 제조사마다 Pilot 구조와 Pressure Sensing 방식이 다르므로, API 기준을 만족하더라도 제조사의 설치 조건을 반드시 확인해야 합니다.



실무에서도 이러한 이유로 대부분의 EPC와 운영사는 특별한 설계 사유가 없는 한 Pilot Operated PSV 전단에는 Rupture Disc를 적용하지 않는 방식을 채택하고 있습니다.





그렇다면 Conventional PSV는 왜 상대적으로 적용 사례가 많을까?



Spring Loaded PSV는 압력이 Spring Force를 초과하면 직접 Valve가 열리는 단순한 구조입니다.

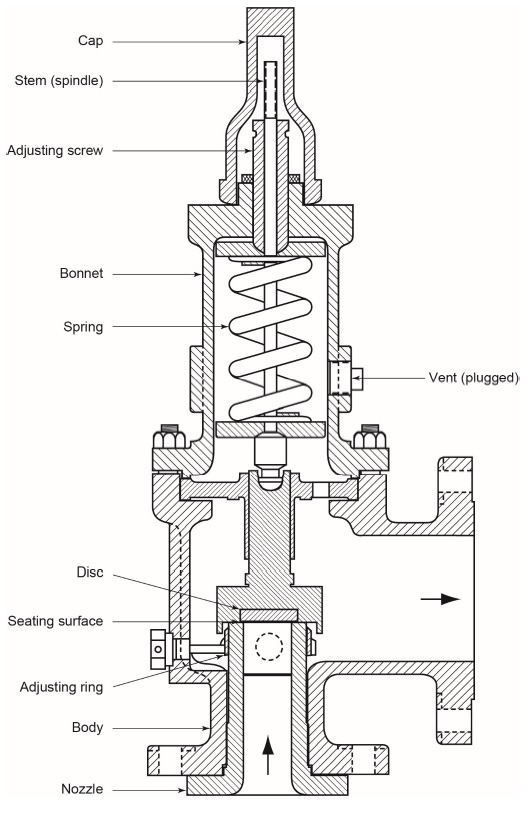

Conventional PSV 구조 ❘ 출처 : nuovageneral.it





즉, 압력 전달만 정상적으로 이루어진다면 Pilot System과 같은 추가적인 제어 요소가 없습니다.



반면 Pilot Operated PSV는

Pilot → Dome → Main Valve



순으로 압력이 전달되는 제어 시스템이므로 작은 Pressure Error도 Opening Pressure와 Valve Stability에 영향을 줄 수 있습니다.



바로 이것이 두 PSV의 가장 큰 차이입니다.





예외적으로 적용되는 경우도 존재한다.



물론 모든 경우에 Rupture Disc 적용이 불가능한 것은 아닙니다.



예를 들어



• 부식성이 매우 강한 유체
• 독성 유체
• 초고순도 공정
• Pilot Remote Sensing을 적용한 시스템

등에서는 Rupture Disc를 함께 사용하는 사례도 있습니다.



다만 이러한 경우에는



• 제조사의 적용 승인
• API 기준 만족
• Pressure Drop 계산
• Capacity Verification
• Dynamic Analysis
• Pilot 응답성 검토

등을 모두 수행한 후 적용됩니다. 즉, 기술적으로 가능할 수는 있지만 일반적인 설계에서 쉽게 적용할 수 있는 방식은 아닙니다.





마무리



Pilot Operated PSV는 단순히 압력이 일정 수준에 도달하면 열리는 Safety Valve가 아닙니다.



Pilot Valve와 Dome Chamber가 하나의 제어 시스템을 이루기 때문에 압력 전달 특성과 Pressure Balance가 매우 중요합니다.



이 때문에 Rupture Disc를 전단에 설치하면 압력 전달 특성 변화와 Pilot 응답성 저하 등 다양한 설계 리스크가 발생할 수 있으며, 충분한 기술적 검증 없이 적용하는 것은 바람직하지 않습니다.



따라서 실무에서는 "Pilot Operated PSV에는 Rupture Disc를 설치할 수 없다"라고 단정하기보다는, "특별한 설계 목적과 제조사 승인, 그리고 API 기준을 충족하지 않는 한 일반적으로 적용하지 않는다."라고 이해하는 것이 가장 정확한 접근입니다.



이러한 원리를 이해하면 단순히 설계 기준을 암기하는 수준을 넘어 Pilot Operated PSV의 제어 메커니즘과 안전 철학까지 함께 이해할 수 있을 것입니다.
