Control Valve 특성 완전 정리 – Linear / Equal Percentage / Quick Opening 차이와 선정 기준

플랜트 공정설계 및 시운전 과정에서 Control Valve(제어밸브)의 특성 선정은 단순한 사양 문제가 아니라 공정 안정성, 에너지 효율, 제어 성능을 좌우하는 핵심 요소입니다.



이번 글에서는 Control Valve 특성(Valve Characteristic)의 개념부터 Linear, Equal Percentage, Quick Opening의 차이점과 실무 적용 기준까지 근거 기반으로 정리해 드리겠습니다.

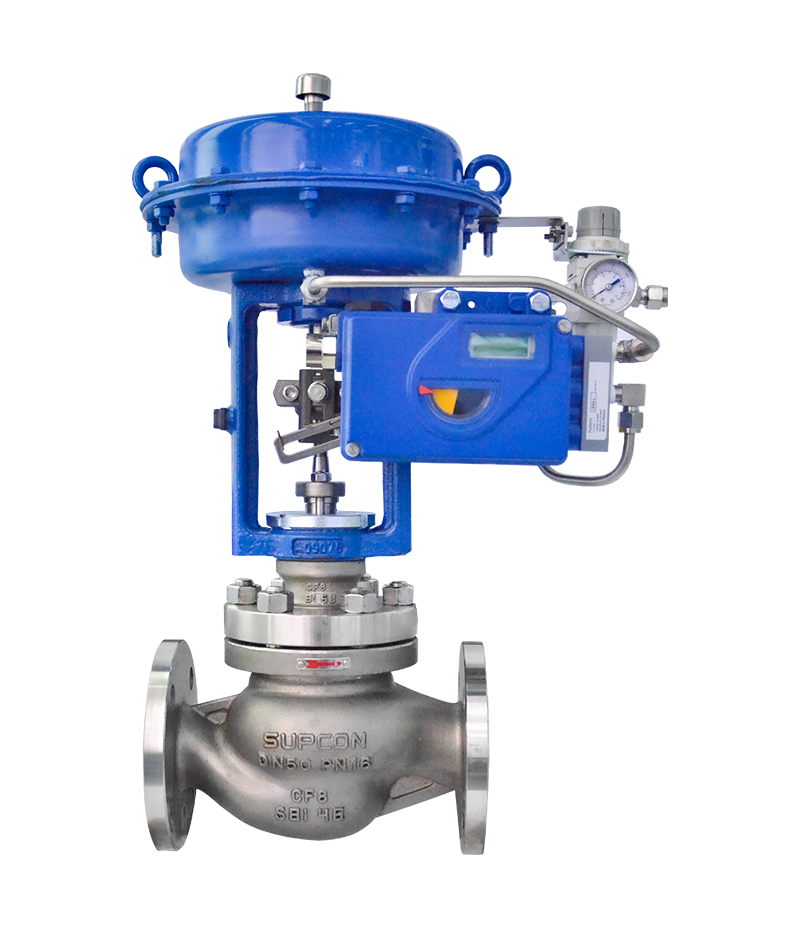

어떤 변수(유량, 압력, 온도, 액위 등)을 제어하는 밸브를 Control Valve라고 합니다. 이번 글은 Control Valve의 특성에 대해서 이야기 해보겠습니다. 출처 : www.supconvalve.com



1. Control Valve 특성이란 무엇인가?

Control Valve 특성은 밸브 개도(Opening %)와 유량(Flow Rate) 사이의 관계를 의미합니다.



일반적으로 제조사 카탈로그에서 제시하는 특성은 Inherent Characteristic(고유 특성)이며, 이는 다음 조건을 가정합니다.

• 밸브 전후 압력차(ΔP)가 일정
• 이상 유체 조건

그러나 실제 플랜트에서는 배관 손실, 펌프 곡선, 열교환기 저항 등의 영향으로 **Installed Characteristic(설치 특성)**이 달라질 수 있습니다.



따라서 설계 시에는 단순히 카탈로그 특성만 볼 것이 아니라 시스템 전체 압력분포와 동특성을 고려해야 합니다.





2. Linear Characteristic

🔹 정의

밸브 개도와 유량이 비례 관계를 갖는 특성입니다.

50% 개도 → 최대 유량의 약 50%

수식적으로는 다음과 같은 관계를 가집니다.



Q ∝ Opening



🔹 특징

• 제어 응답이 직관적
• 압력손실이 거의 일정한 시스템에 적합
• 저부하 영역에서 세밀한 제어가 어려울 수 있음

🔹 적용 사례

• 레벨 제어(Level Control)
• 압력손실이 일정한 Liquid Service
• On-Off에 가까운 비교적 단순 제어

🔹 장단점

장점	단점
제어 해석이 쉬움	저개도 영역에서 제어 해상도 낮음
비교적 예측 가능	시스템 압력 변화에 취약







3. Equal Percentage Characteristic

🔹 정의

개도가 일정 비율 증가할 때마다 유량이 일정 비율(%)로 증가하는 특성입니다.



예를 들어:

• 10% → 20% 증가 시 유량 20% 증가
• 20% → 30% 증가 시 유량도 동일 비율 증가

즉, 로그 함수 형태의 증가 특성을 가집니다.

🔹 특징

• 저개도에서 매우 미세한 제어 가능
• 고개도로 갈수록 유량 급증
• 압력 변화가 큰 시스템에 매우 유리

🔹 왜 Equal Percentage가 가장 많이 쓰이는가?

실제 공정에서는 부하 변화에 따라 밸브 전후 ΔP가 변합니다.



Equal Percentage 밸브는 이러한 압력 변화가 있어도 설치 특성이 거의 선형에 가까워지는 경향이 있습니다.



따라서 다음과 같은 시스템에 적합합니다.

• Steam Control
• Temperature Control
• 펌프가 포함된 유량 제어
• Heat Exchanger Duty Control

실무적으로는 대부분의 공정 제어에 기본 선택 옵션으로 간주됩니다.

🔹 장단점

장점	단점
넓은 제어 범위	설계 이해도 필요
낮은 유량에서 정밀 제어 가능	단순 시스템엔 과설계 가능
압력 변화에 강함







4. Quick Opening Characteristic

🔹 정의

밸브가 약간만 열려도 빠르게 최대 유량에 근접하는 특성입니다.

🔹 특징

• 초기 개도에서 유량 급증
• 제어용보다는 차단용에 가까움

🔹 적용 사례

• Safety Relief Line
• Emergency Bypass
• On-Off Service
• Blowdown Line

🔹 제어용으로 부적합한 이유

초기 20~30% 구간에서 대부분의 유량이 발생하므로:

• PID 제어 안정성 저하
• 헌팅(Hunting) 발생 가능
• 세밀 제어 불가

따라서 정밀 제어 루프에는 일반적으로 사용하지 않습니다.





5. 3가지 특성 비교 정리

구분	Linear	Equal%	Quick Opening
유량 증가 방식	직선	로그	초기 급증
정밀 제어	보통	매우 우수	불리
압력 변화 대응	약함	강함	부적합
주요 적용	레벨	온도, 유량, 스팀	차단

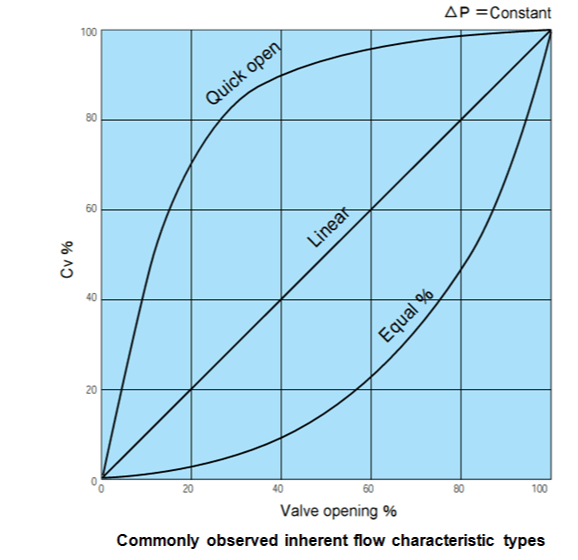

Control Valve 개도 특성을 그래프화 하면 상기 커브와 같은 형태로 나타납니다.









6. 실무에서의 선정 기준

Control Valve 특성 선정 시 반드시 고려해야 할 요소는 다음과 같습니다.

① 시스템 압력 분포

• 배관 압력손실 비율
• Valve Authority (밸브 압력비)

② 제어 목적

• 정밀 제어 vs 단순 차단
• 부하 변동 폭

③ 공정 유체 특성

• 액체 / 기체 / 스팀
• 점도 및 밀도

④ 펌프 또는 열교환기 포함 여부

특히 펌프 곡선이 포함된 시스템에서는 Equal Percentage가 거의 표준 선택이 됩니다.





7. Installed Characteristic의 중요성

설계 시 간과하기 쉬운 부분이 바로 Installed Characteristic 분석입니다.



밸브 특성을 잘못 선정하면 다음 문제가 발생할 수 있습니다.

• PID 튜닝 불안정
• Overshoot
• Hunting
• Cavitation 위험 증가
• 소음 문제

따라서 단순히 “Equal %가 좋다”가 아니라, Valve Authority가 0.3~0.5 이상 확보되는지 반드시 검토해야 합니다.





8. Control Valve 특성은 제어 성능의 핵심입니다

Control Valve 특성은 단순한 카탈로그 옵션이 아닙니다.

• Linear는 단순 시스템에 적합
• Equal Percentage는 대부분의 공정 제어에 최적
• Quick Opening은 제어용보다는 차단용

설계 단계에서 시스템 압력 구조와 부하 변동 특성을 충분히 분석하고 선정해야 안정적인 제어와 에너지 효율을 동시에 확보할 수 있습니다.



실무에서는 “어떤 특성이 더 좋은가?”보다 “이 공정에 가장 적합한 특성은 무엇인가?”를 묻는 것이 정답입니다.
