루프관이란 무엇일까? 긴 배관에 U자 형태를 만드는 이유

공장이나 플랜트를 걷다 보면 배관이 단순히 목적지까지 가장 짧은 길로 연결되어 있지 않은 경우가 있습니다.

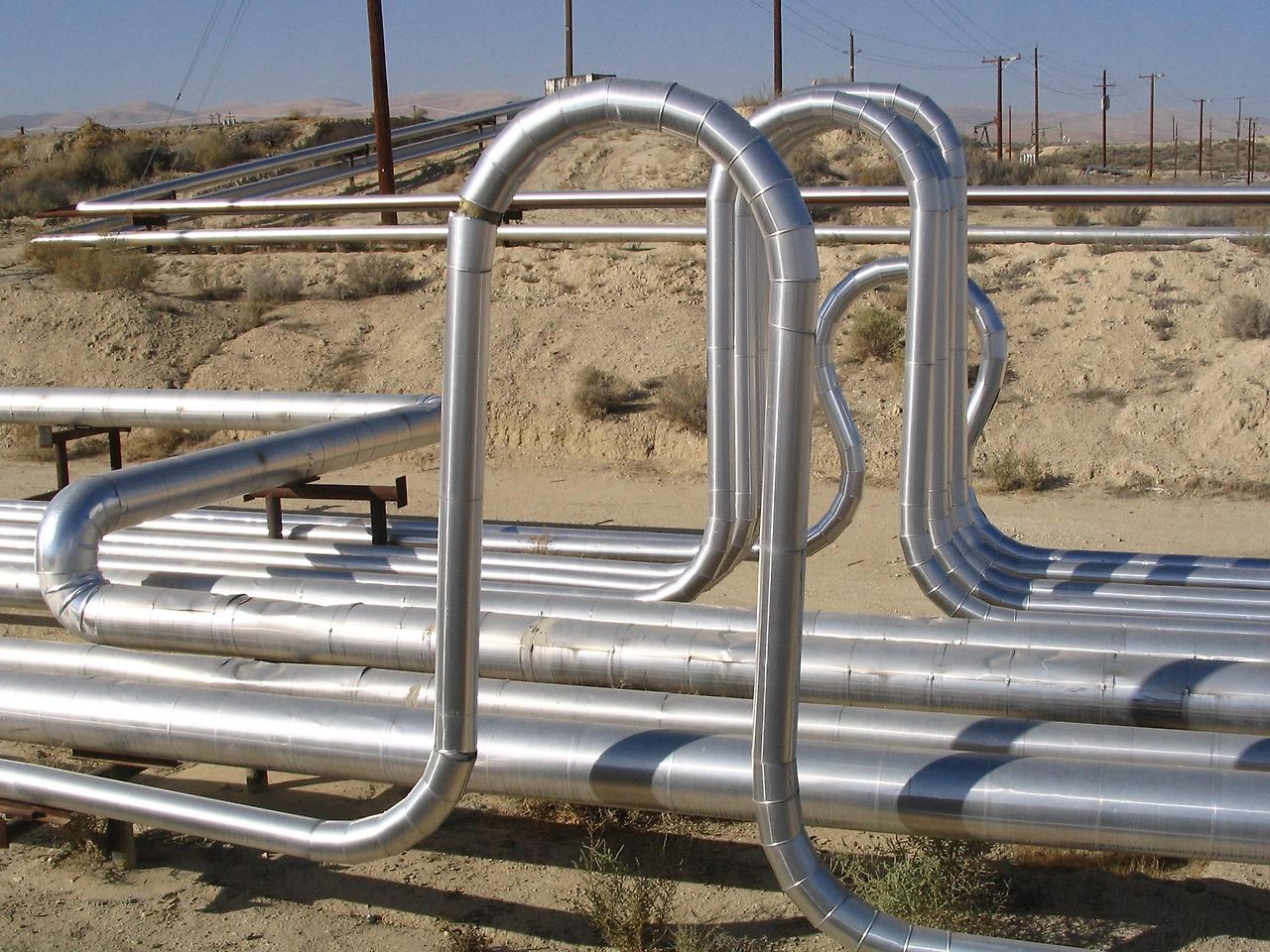

특히 아래 사진처럼 배관이 한 번 위로 올라갔다가 다시 내려오는 U자 형태의 구간을 볼 수 있습니다.





처음 보면 이런 생각이 들 수 있습니다.

"배관을 그냥 직선으로 연결하면 될 텐데, 왜 굳이 이렇게 돌아가게 만들었을까?"



결론부터 말씀드리면, 이런 배관 형상은 단순히 공간을 낭비하기 위해 만들어 놓은 것이 아닙니다.



배관의 열팽창과 열수축을 흡수하기 위한 '루프(Loop)'입니다.



정확하게는 Expansion Loop, Pipe Expansion Loop, 또는 Thermal Expansion Loop라고 부릅니다.



이번 글에서는 루프관이 왜 필요한지, 배관이 뜨거워지면 실제로 무슨 일이 발생하는지, 그리고 왜 배관 엔지니어가 일부러 배관을 길게 돌아가도록 설계하는지를 쉽게 알아보겠습니다.





1. 루프관이란 무엇인가?



루프관은 배관의 열팽창(Thermal Expansion) 또는 열수축(Thermal Contraction)을 흡수하기 위해 의도적으로 배관에 굴곡과 여유 길이를 만들어 놓은 배관 형상입니다.



쉽게 말하면 다음과 같습니다.



직선 배관

─────────────────────



루프가 적용된 배관

───────┐
　　　       　       │
　　　              　│
　　　              　└───────



배관을 일부러 돌아가게 만들어 놓은 것입니다.



그렇다면 여기서 중요한 질문이 생깁니다.



"배관이 조금 늘어나는 것이 그렇게 큰 문제인가?"



생각보다 큰 문제가 될 수 있습니다.



ASME B31.3 Process Piping Code에서도 배관 시스템은 온도 변화에 따른 열팽창·수축과 배관 지지물 및 연결 설비의 움직임 때문에 배관이나 지지물의 과도한 응력, 연결부 누설, 배관 및 밸브의 변형, 펌프·터빈 등의 연결부에 과도한 힘과 모멘트가 발생하지 않도록 충분한 유연성(Flexibility)을 가져야 한다고 규정하고 있습니다.



즉, 루프관의 핵심 목적은 한마디로 표현하면 다음과 같습니다.

배관이 온도 변화에 따라 움직일 수 있도록 일부러 유연성을 만들어 주는 것입니다.







2. 배관은 온도가 변하면 길이가 변다



배관은 강철로 만들어졌다고 해서 온도가 변해도 크기가 그대로 유지되는 것은 아닙니다.



모든 재료는 온도가 올라가면 팽창하고, 온도가 내려가면 수축합니다.



배관의 열팽창량은 기본적으로 다음과 같이 계산할 수 있습니다.



$$ \Delta L = \alpha L \Delta T $$



여기서



• \(\Delta L\) : 배관의 열팽창량
• \(\alpha\) : 배관 재료의 선팽창계수
• \(L\) : 배관의 초기 길이
• \(\Delta T\) : 온도 변화량

입니다.



예를 들어 어떤 배관의 길이가 100m이고 온도가 20℃에서 120℃로 상승한다고 생각해 보겠습니다.



온도가 무려 100℃ 올라간 것입니다.



강재 배관에서는 이러한 온도 변화만으로도 수 mm에서 수십 mm 수준의 길이 변화가 발생할 수 있습니다.



배관이 짧다면 문제가 크지 않을 수 있습니다. 하지만 플랜트 배관은 수십 m, 때로는 수백 m에 달하는 긴 배관이 많습니다.



따라서 온도 변화가 큰 배관에서는 열팽창을 무시하기 어렵습니다.





3. 그런데 배관이 그냥 늘어나면 되는 것 아닌가?



여기서 루프관의 원리를 이해하는 가장 중요한 포인트가 나옵니다.



배관이 자유롭게 늘어날 수 있다면 열팽창 자체는 큰 문제가 아닙니다.



예를 들어 100 m짜리 배관이 있다고 하겠습니다.



한쪽 끝과 다른 쪽 끝이 아무런 구속 없이 자유롭게 움직일 수 있다면 배관은 온도가 올라갔을 때 그냥 조금 늘어나면 됩니다.



문제는 실제 플랜트 배관이 그렇게 자유롭지 않다는 것입니다.



배관은 여러 가지와 연결되어 있습니다.



• 장비 Nozzle
• Pump
• Compressor
• Vessel
• Heat Exchanger
• Valve
• Pipe Rack
• Pipe Support
• Anchor
• Guide
• 다른 배관

등과 연결되어 있습니다. 따라서 배관이 마음대로 움직일 수 없는 경우가 많습니다.





4. 긴 배관을 양쪽에서 잡아버리면 어떻게 될까?

간단한 상황을 생각해 보겠습니다. 양쪽 끝이 고정된 긴 직선 배관이 있다고 하겠습니다.

  Anchor                                                      Anchor
    │                                                            │
    ▼                                                            ▼
──┴──────────────────────────────┴──





이 배관의 온도가 올라갑니다.



배관은 원래 늘어나려고 합니다. 그런데 양쪽 끝이 고정되어 있습니다.



늘어날 수가 없습니다.



그렇다면 배관은 어떻게 될까요?



배관 내부에는 열팽창을 억제하기 위한 압축 변형과 응력(Stress)이 발생합니다.



배관이 더 이상 움직일 수 없을수록 열팽창에 의해 발생하는 힘과 응력은 커질 수 있습니다.



ASME B31.3 역시 이러한 상황을 배관의 Displacement Strain 관점에서 다루고 있으며, 온도 변화로 발생하는 변위를 연결 설비와 지지물 등이 구속하면 배관에 변위가 발생한다고 설명합니다.



결국 문제가 되는 것은 단순히 "배관이 늘어난다"는 사실이 아닙니다. 늘어나려고 하는 배관을 억지로 붙잡아 놓는 것이 문제입니다.





5. 그렇다면 배관을 일부러 휘게 만들면 어떨까?



여기서 엔지니어가 생각해 낸 방법이 바로 Loop입니다.



직선 배관을 그대로 설치하는 대신 중간에 굴곡을 만들어 줍니다.

──────────────────┐
                                    │
                                    │
                                    └──────────────────





이렇게 하면 배관이 열팽창할 때 모든 변위를 배관의 축 방향 압축으로 받아내는 것이 아니라 루프 부분이 휘어지면서 움직임을 흡수할 수 있습니다.



즉, 직선 배관

열팽창 → 축 방향으로 움직이려고 함 → 구속되면 큰 반력과 응력



루프 배관

열팽창 → 루프가 휘어짐 → 배관의 변위를 분산 → 응력 및 반력 감소



가 되는 것입니다. ASME B31.3에서도 배관의 유연성을 증가시키는 방법으로 bends, loops, offsets 등을 명시적으로 제시하고 있습니다.





6. 사진 속 배관이 바로 이런 원리를 이용



위와 같은 사진을 보면 배관이 한 방향으로 길게 이어지다가 중간에서 위쪽으로 올라갔다가 다시 내려오는 형태를 가지고 있습니다.



특히 사진에서는 비슷한 방향으로 배치된 배관에 이러한 굴곡이 반복적으로 만들어져 있습니다.



이런 형상의 핵심은 배관을 목적지까지 가장 짧은 거리로 연결하는 것이 아니라, 배관 자체에 추가적인 길이와 방향 변화를 만들어 유연성을 확보하는 것입니다.



사진의 배관이 실제로 어떤 유체를 운송하는지, 운전온도가 얼마인지, 그리고 정확히 어떤 Stress Analysis 결과를 바탕으로 해당 Loop가 결정되었는지는 사진만으로 판단할 수 없습니다.



하지만 형상 자체는 배관의 유연성을 확보하기 위해 만들어진 Expansion Loop 형태로 이해할 수 있습니다.





7. 왜 하필 U자 형태일까?



여기서 재미있는 점이 있습니다.



배관의 열팽창을 흡수하려면 반드시 거대한 U자 형태를 만들어야 하는 것은 아닙니다.



배관에 방향 전환(Direction Change)이 들어가면 그 자체가 유연성을 만들어 줍니다.



예를 들어 다음과 같은 배관을 생각해 보겠습니다.

직선 배관

────────────────────────



유연성이 부족합니다. 반면,

L자 배관

───────────────┐
                              │
                              │





방향이 바뀌었습니다. 또는,

Z자 배관

──────────┐
                    │
                    └────────────





처럼 만들 수도 있습니다. 이러한 굴곡 자체가 열팽창을 흡수하는 역할을 할 수 있습니다.



실제로 ASME B31.3에서는 배관의 방향 변화로 인해 자연적으로 유연성이 확보되는 것을 inherent flexibility의 개념으로 설명하며, 필요한 경우 bends, loops, offsets 등을 이용해 추가적인 유연성을 확보하도록 하고 있습니다.



따라서 루프관은 배관을 예쁘게 U자로 만드는 작업이 아니라, 배관의 유연성을 의도적으로 확보하는 설계 방법이라고 이해하는 것이 정확합니다.





8. 루프관은 '배관을 길게 만드는 장치'가 아닙니다



처음 루프관을 보면 이런 생각을 할 수도 있습니다.

"배관을 돌아가게 만들었으니까 결국 배관이 더 많이 들어가는 것 아닌가?"



맞습니다. 실제로 루프를 설치하면 배관 길이가 늘어나고 공간도 더 필요합니다.



그렇다면 왜 굳이 그렇게 할까요?



배관을 추가로 사용하는 비용보다 배관의 열팽창으로 발생할 수 있는 문제를 방지하는 것이 중요하기 때문입니다.



배관이 충분히 유연하지 않으면 다음과 같은 문제가 발생할 수 있습니다.



① 배관 자체의 과도한 Stress

열팽창을 억제하는 과정에서 배관에 높은 변위응력이 발생할 수 있습니다.



② Pipe Support에 큰 Reaction 발생

배관이 움직이려고 하는 힘이 Support와 Anchor에 전달됩니다.



따라서 Support 설계에도 영향을 줍니다.



③ 장비 Nozzle에 과도한 Load 발생

이 부분이 특히 중요합니다.



배관이 Pump나 Compressor, Vessel 등의 Nozzle에 직접 연결되어 있다면 배관의 열팽창으로 발생한 힘과 모멘트가 장비 Nozzle로 전달될 수 있습니다.



이 경우 배관 자체가 문제가 없어 보여도 장비 연결부가 문제가 될 수 있습니다.



ASME B31.3가 배관 유연성 확보의 목적 중 하나로 펌프나 터빈과 같은 연결 장비에 발생하는 과도한 Thrust와 Moment를 방지하도록 명시하는 이유도 여기에 있습니다.



④ Flange 및 연결부 누설

배관이 과도하게 움직이면 Flange나 연결부에 영향을 줄 수 있습니다.



⑤ 반복적인 열 사이클에 따른 Fatigue

플랜트가

Startup → Operation → Shutdown → Cooling → Restart



를 반복한다면 배관 역시 반복적으로 팽창하고 수축합니다.



따라서 단순히 한 번의 열팽창만 보는 것이 아니라 반복적인 변위에 대한 Fatigue 및 Stress Range도 고려해야 합니다.





9. 루프가 크면 클수록 무조건 좋은 것일까?



그렇지는 않습니다. 이 부분이 실제 배관 설계에서 중요한 부분입니다.



루프를 크게 만들면 일반적으로 배관이 더 쉽게 휘어질 수 있습니다.



하지만 그만큼



• 배관 길이 증가
• 배관 자재비 증가
• 설치 공간 증가
• Support 증가
• 구조물 증가
• 보온재 증가
• Drain/Pocket 문제
• 다른 배관과의 간섭 가능성 증가

등의 문제가 생길 수 있습니다.



따라서 무조건 큰 Loop를 만드는 것이 아니라 필요한 유연성을 확보할 수 있는 최적의 형상을 찾는 것이 중요합니다.



실제 연구에서도 Expansion Loop의 형상과 치수를 변화시키면서 ASME B31.3 기준의 Stress와 Flexibility를 검토하는 방식으로 최적 설계를 수행하고 있습니다.





10. 그래서 배관 Stress Analysis가 필요



루프관을 설계할 때 단순히

"이 정도 크기로 만들면 되겠지."



라고 결정하는 것은 아닙니다.



배관 설계에서는 필요에 따라 Piping Stress Analysis를 수행합니다.



대표적인 검토 대상은 다음과 같습니다.



검토 항목	의미
Sustained Load	배관 자중, 압력 등에 의한 하중
Thermal Expansion	온도 변화에 따른 배관 변위
Displacement Stress	열팽창 등 변위에 의해 발생하는 응력
Occasional Load	Wind, Seismic 등 일시적 하중
Support Reaction	Pipe Support에 전달되는 하중
Anchor Load	Anchor에 전달되는 하중
Nozzle Load	장비 Nozzle에 전달되는 하중
Displacement	실제 배관이 얼마나 움직이는지



ASME B31.3의 Flexibility Analysis 역시 단순히 배관의 Stress만 계산하는 것이 아니라 배관 Stress, Support/Restraint 및 장비에 전달되는 Reaction, 그리고 배관의 Displacement를 함께 평가하는 개념입니다.



실무에서는 이러한 검토를 위해 CAESAR II와 같은 배관 응력해석 프로그램 등을 사용하기도 합니다.





11. 루프관에는 'Anchor'와 'Guide'도 중요



여기서 한 가지 더 알아야 할 것이 있습니다.



루프만 만들어 놓는다고 열팽창 문제가 자동으로 해결되는 것은 아닙니다.



배관에는 Anchor와 Guide 같은 지지 및 구속 조건이 함께 설계됩니다.



쉽게 생각하면 다음과 같습니다.



Anchor

"여기는 움직이지 마."



Guide

"이 방향으로는 움직이지 말고, 정해진 방향으로 움직여."



Loop

"그렇다면 움직임을 내가 휘어지면서 받아줄게."



이 세 가지가 서로 조화를 이루어야 합니다.



ASME B31.3에서도 배관의 열팽창을 고려하여 Support의 위치와 설계를 결정해야 하며, 필요한 경우 Anchor, Tie 등의 구속장치를 이용해 배관에 발생하는 힘을 관리하도록 설명합니다.



따라서 현장에서 루프관을 볼 때는 단순히 U자 배관만 볼 것이 아니라 어디가 Anchor이고, 어디가 Guide이며, 배관이 어느 방향으로 움직이도록 설계되어 있는지를 함께 보는 것이 좋습니다.





12. 루프관은 뜨거운 배관에만 사용하는 것일까?



그렇지도 않습니다. 루프의 핵심은 온도 변화에 따른 변위(Displacement)입니다.



따라서



• 고온 Steam
• Hot Oil
• 고온 Process Gas
• 고온 공정 배관
• 냉각 배관
• 저온 배관
• Cryogenic Service

등에서도 열수축 또는 열팽창을 고려할 수 있습니다.



중요한 것은 운전온도와 설치온도의 차이입니다.



예를 들어 설치할 때 20℃였던 배관이 운전 중 150℃가 된다면 상당한 열팽창이 발생할 수 있습니다.



반대로 극저온 유체가 흐르는 배관이라면 배관이 크게 수축할 수도 있습니다.



따라서 루프관을 단순히 "뜨거운 배관을 위한 장치"라고 이해하기보다는,

"배관의 온도 변화로 발생하는 움직임을 흡수하기 위한 Flexibility 확보 방법"



이라고 이해하는 것이 더 정확합니다.





13. 그렇다면 모든 배관에 루프가 필요한 것은 아닙니다



여기서 중요한 오해 하나를 짚어보겠습니다.



모든 배관에 Expansion Loop를 설치하는 것은 아닙니다.



배관 자체에 이미 충분한 방향 전환과 길이가 있다면 그 배관 자체가 충분한 Flexibility를 가지고 있을 수 있습니다.



예를 들어 배관이

───────┐
              │
              └────────┐
                                │
                                └────────





처럼 여러 번 방향을 바꾼다면 이러한 배관 형상 자체가 열팽창을 흡수할 수 있습니다. 반대로

────────────────────────────────





처럼 매우 긴 직선 배관이면서 온도 변화가 크고 양쪽이 구속되어 있다면 추가적인 Flexibility 확보가 필요할 수 있습니다.



즉,

"온도가 높다 → 무조건 루프 설치"



가 아니라,

"배관의 전체 Routing과 구속 조건을 검토했을 때 필요한 Flexibility가 확보되지 않는다 → Loop 또는 다른 방법으로 Flexibility를 확보"



라는 것이 정확한 설계 개념입니다.





14. 루프관 대신 다른 방법을 사용할 수도 있다



Expansion Loop가 유일한 해결책은 아닙니다.



배관의 열팽창을 흡수하는 방법에는 여러 가지가 있습니다.



① Natural Flexibility

배관 자체의 방향 전환을 이용합니다.



② Expansion Loop

배관에 의도적인 굴곡을 만들어 열팽창을 흡수합니다.



③ Expansion Joint

Bellows 등의 장치를 이용하여 배관의 변위를 흡수합니다.



④ Flexible Joint

특정한 배관 시스템에서 유연한 연결부를 이용합니다.



ASME B31.3에서도 이러한 방법들을 배관의 유연성을 증가시키는 수단으로 제시하고 있습니다.



다만 각각 장단점이 있기 때문에 배관의 온도, 압력, 유체, 이동량, 유지보수성, 비용, 설치 공간 등을 종합적으로 검토해야 합니다.





15. 결국 루프관은 '배관의 스프링'이라고 생각하면 쉽습니다



루프관을 처음 접하는 분이라면 복잡한 Stress Analysis보다 다음과 같이 이해하면 가장 쉽습니다.



직선 배관

열팽창
←──────────────→

────────────────





움직일 공간이 부족합니다.



루프 배관

열팽창
←──────────────→

──────────┐
                    │
                    │
                    └──────────
                         ↕
                      휘어지며 흡수





배관이 늘어나려고 할 때 루프가 휘어지면서 변위를 흡수합니다.



결국 루프는 배관에 만들어 놓은 일종의 스프링과 같은 역할을 한다고 생각하면 이해하기 쉽습니다.





16. 사진을 다시 보면 보이는 것들



처음 사진을 다시 보겠습니다.



처음에는

"왜 배관을 저렇게 이상하게 설치했지?"



라고 생각할 수 있습니다.



하지만 이제는 조금 다르게 보입니다.



배관이 단순히 목적지까지 최단거리로 연결된 것이 아니라, 직선 → 방향 전환 → 수직 구간 → 방향 전환 → 직선이라는 형상을 통해 배관에 의도적으로 Flexibility를 만들어 놓은 것입니다.



그리고 그 주변에는 Pipe Support가 설치되어 있습니다.



즉, 이 배관은 단순한 "배관 Routing"이 아니라, Thermal Expansion + Flexibility + Support + Stress를 함께 고려한 결과물이라고 볼 수 있습니다.



물론 실제 사진의 정확한 설계 의도와 운전 조건은 해당 프로젝트의 P&ID, Line List, Piping Layout 및 Stress Analysis 결과를 확인해야 확정할 수 있습니다.





마무리



플랜트에서 배관은 단순히 A 지점에서 B 지점으로 유체를 보내는 통로가 아닙니다.



배관은 운전 중 온도가 변하고, 압력이 변하며, 자체 무게를 지탱해야 하고, 주변 구조물과 장비의 움직임까지 받아들여야 합니다.



특히 긴 배관에서 온도 변화가 발생하면 배관은 팽창하거나 수축합니다.



이때 배관을 무조건 단단하게 잡아버리면 그 움직임이 Stress와 Reaction Force로 바뀌어 배관, Support, Valve 또는 장비 Nozzle에 문제를 일으킬 수 있습니다.



그래서 엔지니어는 배관을 때로는 일부러 길게 돌아가게 만듭니다.



바로 그 이유 때문에 우리가 플랜트에서 사진과 같은 U자 형태의 배관을 볼 수 있는 것입니다.

루프관은 공간을 낭비하는 배관이 아닙니다.
배관이 안전하게 움직일 수 있는 공간을 만들어 주는 배관입니다.



결국 좋은 배관 설계란 배관을 가장 짧게 연결하는 설계가 아니라,



필요한 유체를 안전하게 운송하면서 열팽창과 수축, 하중, 응력, 장비 연결부까지 모두 고려하여 배관이 '움직일 수 있는 만큼 움직이게' 만드는 설계라고 할 수 있습니다.



그리고 플랜트를 볼 때 이런 관점으로 배관을 바라보기 시작하면, 현장에서 보이는 수많은 굴곡과 배관 Support가 왜 그렇게 배치되어 있는지도 조금씩 보이기 시작합니다.
