기체 상태의 열역학적 구분과 상거동 해석 – Gas, Vapor, Critical & Supercritical Fluid, Plasma

1. 우리는 정말 ‘기체’를 제대로 이해하고 있을까?

우리는 일상적으로 “기체”라는 표현을 사용합니다. 그러나 산업 현장, 특히 플랜트·가스·반도체·에너지 분야에서는 단순히 “기체”라는 말로 모든 상태를 설명할 수 없습니다.



Gas, Vapor, Critical Fluid, Supercritical Fluid, Plasma는 모두 기체와 관련된 개념이지만, 열역학적 정의·상변화 조건·물성 거동·설계 기준이 서로 다릅니다.



예를 들어, 배관 설계에서 Vapor를 Gas로 잘못 해석하면 응축 문제로 수격현상이 발생할 수 있으며, 임계영역 근처에서는 밀도 변화가 급격해 압력 계산이 크게 달라질 수 있습니다. 또한 초임계 영역에서는 기존의 액체·기체 개념이 더 이상 통하지 않습니다.



본 글에서는 각 상태를 열역학적 정의와 산업 적용 관점에서 근거 기반으로 정리해 보겠습니다.



학창시절에서 배웠던 단순 기체가 실무에서는 기체도 특성에 따라 다르게 구분됩니다. 열역학적 구분을 통해 어떻게 분류되는지 다뤄보겠습니다.



2. Gas란 무엇인가?

Gas는 상온·상압 조건에서 기체 상태로 존재하는 물질을 의미합니다.



대표적인 예시는 산소(O₂), 질소(N₂), 수소(H₂)입니다.



Gas의 주요 특징은 다음과 같습니다.

• 분자 간 인력이 매우 약함
• 높은 압축성
• 일정한 부피가 없음
• 이상기체 방정식으로 1차 근사 가능

이상기체 상태방정식은 다음과 같습니다.



$$ PV = nRT $$



여기서

• P = 압력
• V = 부피
• n = 몰수
• R = 기체상수
• T = 절대온도

저압 영역에서는 이상기체 가정이 비교적 유효하지만, 고압 영역에서는 압축계수(Z)를 고려한 실제기체 보정이 필요합니다.



3. Vapor(증기)란 무엇인가?

Vapor는 단순히 “기체와 다른 개념”이 아니라, 상평형(Phase Equilibrium) 관점에서 정의되는 상태입니다.

① 열역학적 정의

Vapor는 주어진 온도에서 포화압(Saturation Pressure) 이하의 압력 조건에서 존재하는 기상(氣相)입니다.



즉,



$$ P<Psat(T) $$



일 때 해당 물질은 Vapor 상태로 존재합니다.



여기서

• Psat(T) : 해당 온도에서의 포화압

Vapor는 항상 액체 또는 고체와의 상평형 관계를 전제로 존재하는 기상이라는 점이 핵심입니다.

② 포화증기(Saturated Vapor)와 과열증기(Superheated Vapor)

Vapor는 다시 두 가지로 나뉩니다.

1. 포화증기 (Saturated Vapor)
   • 액체와 평형 상태
   • 압력 또는 온도 변화 시 즉시 응축
2. 과열증기 (Superheated Vapor)
   • 포화선 위의 영역
   • 일정 온도에서 포화압보다 낮은 압력
   • 일정 압력에서 포화온도보다 높은 온도

예를 들어, 물의 경우 1 atm에서 100℃는 포화점이며, 100℃ 이상이면 과열증기 영역입니다.



이 구분은 터빈 설계, 증기 배관, 응축기 설계에서 매우 중요합니다.

③ Vapor의 물성적 특징

Vapor는 다음과 같은 특징을 가집니다.

• Gas보다 분자 간 인력 영향이 큼
• 압축 시 비교적 쉽게 응축
• 포화선 근처에서 밀도 급변
• 잠열(Latent Heat) 개념 존재

특히 포화선 근처에서는 소량의 압력 변화로도 응축이 발생할 수 있어, 배관 설계 시 수격현상(Water Hammer) 위험이 존재합니다.

④ 임계점과의 관계

모든 Vapor는 임계점 이하에서만 정의됩니다.



예를 들어 물의 경우,

• 임계온도: 374℃
• 임계압력: 22.1 MPa

임계점을 초과하면 더 이상 Vapor라는 개념은 성립하지 않고, Supercritical Fluid 영역으로 진입합니다.



즉,

Vapor는 “상변화가 가능한 기상”이며,
임계점 이하에서만 의미를 갖는 상태입니다.





4. 임계점(Critical Point)과 Critical Fluid

임계점은 기체와 액체의 구분이 사라지는 지점입니다. 대표적인 예로 이산화탄소를 들 수 있습니다.



CO₂의 임계 조건:

• 임계온도(Tc): 31.1℃
• 임계압력(Pc): 73.8 bar

임계점에서는 다음 현상이 발생합니다.

• 액체와 기체의 밀도 차이 = 0
• 상경계 소멸
• 증발잠열 = 0

이 상태를 Critical Fluid라고 합니다. 이 영역에서는 기존의 액체/기체 구분이 의미를 잃게 됩니다.

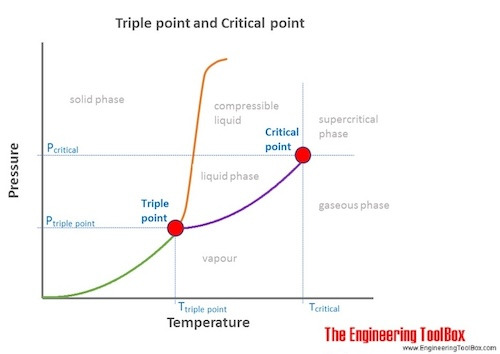

그림과 같이 Critical Point에서부터는 기/액의 경계가 모호해지는 점이고, 이후부터는 Supercritical Fluid로 분류됩니다. 출처 : www.engineeringtoolbox.com





5. Supercritical Fluid(초임계 유체)

임계온도와 임계압력을 모두 초과하면 Supercritical Fluid(SCF) 상태가 됩니다.



이 상태는 다음과 같은 독특한 물성을 가집니다.

• 기체 수준의 확산성
• 액체 수준의 용해력
• 낮은 점도
• 높은 침투성

대표적인 산업 적용은 이산화탄소 초임계 추출 공정입니다.



활용 사례:

• 디카페인 커피 생산
• 천연물 추출
• 반도체 세정 공정

초임계 CO₂는 인화성이 낮고 잔류 용매 문제가 적어 친환경 공정에 활용됩니다.



설계 시 고려사항:

• 임계 근처 밀도 급변
• 비선형 압축계수
• Joule-Thomson 계수 변화



6. Plasma – 제4의 물질 상태

Plasma는 기체가 높은 에너지를 받아 이온화된 상태입니다.



$$ Gas+Energy→Ion+Electron $$



플라즈마의 특징은 다음과 같습니다.

• 전기 전도성 존재
• 자기장에 반응
• 높은 에너지 상태
• 집단적 거동 발생

산업 적용 예:

• 반도체 식각 공정
• 플라즈마 세정
• 핵융합 연구

대표적 핵융합 국제 프로젝트는 ITER입니다.



플라즈마는 일반 열역학 상변화와 달리 전자기학적 해석이 필수입니다.





7. 다섯 가지 상태 비교

구분	Gas	Vapor	Critical Fluid	Supercritical Fluid	Plasma
상온 기준	기체	액체/고체 기화	임계점	Tc,Pc 초과	이온화
압축 시	유지	응축	밀도 동일	특이 거동	재결합
적용 분야	압축/수송	증류/응축	고압 설계	추출/세정	반도체/핵융합





결론

Gas, Vapor, Critical Fluid, Supercritical Fluid, Plasma는 모두 “기체”와 관련된 상태이지만, 열역학적 정의·물성 거동·설계 접근 방식이 본질적으로 다릅니다.

• Gas와 Vapor의 차이는 응축 가능성
• Critical 영역은 상경계 소멸
• Supercritical은 새로운 공정 영역
• Plasma는 이온화된 에너지 상태

플랜트 및 가스 산업에서는 단순한 용어 구분이 아니라, 정확한 상태 정의와 물성 기반 해석이 안전과 직결됩니다.
